【クリーン洗浄品】検査治具用差し込みピン　テーパ・テーパ段差なし

【クリーン洗浄品】検査治具用差し込みピン　テーパ・テーパ段差なし

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
  • KF追加工（指定文字刻印）は、文字制約があります。詳細は最下部のKF追加工欄をご確認ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定110件の候補があります。

Loading...

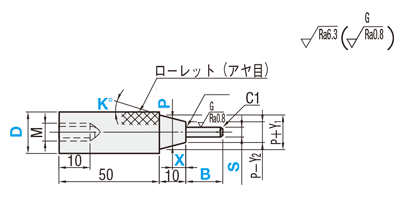

外形図・規格表

①②③先端丸タイプ
小頭型：D＝8～25

[ ! ]4

[ ! ]3

[ ! ]2

[ ! ]3

検査治具用差し込みピン　テーパ・テーパ段差なし:関連画像
[ ! ]1 SUS440Cまたは13CrステンレスはD部に識別用の溝がつきます。
[ ! ]2 持ち手を短くする場合は追加工ZCをご利用ください。
[ ! ]3 幅1mm程度のニゲ溝（深さ0.2mm程度）がつきます。
[ ! ]4 P寸部分（テーパ部）は研磨していません。
[ ! ]本製品は製品全体に焼入が入ります。
[ ! ]指示無き寸法公差はJIS B 0405 中級(m)に準じる。ただし、面取り公差、めねじ深さ、角度寸法公差は除く。
[ M ]材質[ H ]硬度Type洗浄方法
①テーパ形状固定②角度選択③X寸指定
S 0−0.02Sg6S 0−0.02S 0−0.02洗浄方法洗浄環境梱包形態梱包環境
SUS304－SL-KJPDTSSL-KJPGDTSSL-KJPKTSSL-KJPXTS脱脂洗浄一般環境防錆梱包一般環境
SH-KJPDTSSH-KJPGDTSSH-KJPKTSSH-KJPXTS精密洗浄クラス1000脱気2重梱包クラス１0
SHD-KJPDTSSHD-KJPGDTSSHD-KJPKTSSHD-KJPXTS電解研磨＋精密洗浄
[ ! ]1 SUS440Cまたは
　　　 13Crステンレス		45～50HRCSL-KJPDTCSL-KJPGDTCSL-KJPKTCSL-KJPXTC脱脂洗浄一般環境防錆梱包一般環境
SH-KJPDTCSH-KJPGDTCSH-KJPKTCSH-KJPXTC精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

 型式(TYPE・D)−P−S−B−K−X
①テーパ形状固定SL-KJPDTS8−P5.01−S3.00−B10
②角度選択タイプSH-KJPKTS20−P16.00−S8.00−B20−K10
③X寸選択タイプSHD-KJPXTS20−P15.00−S10−B13  −X3
Sg6
3.00−0.002
−0.008
3.01〜 6.00−0.004
−0.012
6.01〜10.00−0.005
−0.014
10.01〜18.00−0.006
−0.017
18.01〜29.00−0.007
−0.020
■①テーパ形状固定
型式指定0.01mm単位指定1mm単位K°XY1・Y2M
TypeDPS(P−1≧S)B
S 0−0.02Sg6
SL-KJPDTS
SH-KJPDTS
SHD-KJPDTS

SL-KJPDTC
SH-KJPDTC		SL-KJPGDTS
SH-KJPGDTS
SHD-KJPGDTS

SL-KJPGDTC
SH-KJPGDTC		84.00〜 6.003.00〜 5.00(S＜8の場合)
5〜25

(S≧8の場合)
5〜40

SUS304の場合
B≦S×5		テーパ
1/5		51M4
104.00〜 8.003.00〜 7.00M5
125.00〜10.003.00〜 9.00
168.00〜14.003.00〜13.00
2010.00〜18.005.00〜17.00
2515.00〜23.008.00〜22.00
■②角度選択タイプ（X寸は固定）③X寸選択タイプ（角度K°は固定）
型式指定0.01mm単位1mm単位K°XY1・Y2条件M
TYPEDPSB選択固定選択固定
S 0−0.02
②角度選択③X寸選択
SL-KJPKTS
SH-KJPKTS
SHD-KJPKTS

SL-KJPKTC
SH-KJPKTC		SL-KJPXTS
SH-KJPXTS
SHD-KJPXTS

SL-KJPXTC
SH-KJPXTC		10 4.21〜 7.593.00〜 5.985〜25

SUS304の場合
B≦S×5		10
15		テーパ
1/5		1
2
3		5K°＝10のとき、1.8K°＝10のとき、S＜P−2.8 D＞P＋2.8M5
12 5.00〜 9.593.00〜 7.98K°＝15のとき、2.7K°＝15のとき、S＜P−3.7 D＞P＋3.7
16 8.00〜13.594.00〜11.98X＝1のとき、Y1＝1.8 Y2＝0.2X＝1のとき、S＜P−1.2 D＞P＋2.8
2010.00〜17.596.00〜15.98X＝2のとき、Y1＝1.6 Y2＝0.4X＝2のとき、S＜P−1.4 D＞P＋2.6
2515.00〜22.598.00〜20.98X＝3のとき、Y1＝1.4 Y2＝0.6X＝3のとき、S＜P−1.6 D＞P＋2.4

追加工

型式−P−S−B−K−X−(CH・KH・ZC…etc.)
SL-KJPDTS16−P12.00−S10.00−B15    −ZC30-KF-SL-KJPDTS16
AlterationsCodeSpec.￥/1Code

指定文字刻印

検査治具用差し込みピン　テーパ・テーパ段差なし:関連画像		KFアルファベットまたは数字を刻印します。
指定方法KF−MISUMI0034
印字種類：アルファベット・数字・．(ピリオド)
[ NG ]持ち手長さ10は適用不可

[ ! ]刻印にハイフン(ー)等、上記以外の記号は刻印できません。

[ ! ]刻印の文字に対してピンの向きは任意になります。

[ ! ]KH併用時には、裏側に刻印します。

[ ! ]数字は連続最大8文字まで適用

[ ! ]他のオプションと併用する際は最後に入力ください。

Z(持ち手)最大文字数
小頭大頭
205−
30105
401210
50
800

P寸法刻印

検査治具用差し込みピン　テーパ・テーパ段差なし:関連画像		KHローレット部に平取りをしてP寸法を刻印します。(文字の向きは任意となります。)
[ NG ]持ち手長さ10は適用不可
[ ! ]KF併用時には裏側に刻印します。		300
AlterationsCodeSpec.￥/1Code

持ち手長さ変更

検査治具用差し込みピン　テーパ・テーパ段差なし:関連画像		ZC持ち手長さ50を10・20・30・40に変更します。

[ NG ]持ち手長さ10のときはタップ穴は つきません。

[ ! ]持ち手長さ10、20のとき、P≧5かつピン全長（10＋BまたはL＋10）≦30の場合のみ適用。

[ ! ]大頭型は持ち手長さ30, 40のみ適用。
[ NG ]持ち手長さ10のときKH・KFとの併用不可。		200

チェーン追加工

検査治具用差し込みピン　テーパ・テーパ段差なし:関連画像		CH紛失防止用のチェーン(長さ600mm)をゲージ本体にセットします。
[ ! ]チェーン単体のみはこちらをご利用ください。		500
ニゲ溝なし追加工
NMNローレットとストレート部の間にあるニゲ溝をなしにします。300

KF追加工（指定文字刻印）注意点

①「KF-」のあとに指定したい文字を入れてください。
②印字種類は、アルファベット、数字、ピリオド(.)です。
③数字は最大8文字までの適用になります。
④他の追加工と併用する際はKFは最後に入力ください。
⑤ピリオド(.)は2つ以上使用できません。
【例】
　OK：SL-KJPGSH16-P9.34-L30-STT-KH-KF-246625.5020
　NG：SL-KJPGSH16-P9.34-L30-STT-KH-KF-246625..5020
　NG：SL-KJPGSH16-P9.34-L30-STT-KH-KF-246.625.5020
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
特性・用途
材質
詳細材質
洗浄方法
硬度
大頭／小頭
挿入部S寸公差
テーパ形状
外径D(φ)
B(mm)
K(°)
P(mm)
S(mm)
X(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
テーパ形状固定
8
5 ～ 25
-
4 ～ 6
3 ～ 5
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
テーパ形状固定
10
5 ～ 25
-
4 ～ 8
3 ～ 7
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
テーパ形状固定
12
5 ～ 40
-
5 ～ 10
3 ～ 9
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
テーパ形状固定
16
5 ～ 40
-
8 ～ 14
3 ～ 13
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
テーパ形状固定
20
5 ～ 40
-
10 ～ 18
5 ～ 17
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
テーパ形状固定
25
5 ～ 40
-
15 ～ 23
8 ～ 22
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
8
5 ～ 25
-
4 ～ 6
3 ～ 5
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
10
5 ～ 25
-
4 ～ 8
3 ～ 7
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
12
5 ～ 40
-
5 ～ 10
3 ～ 9
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
16
5 ～ 40
-
8 ～ 14
3 ～ 13
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
20
5 ～ 40
-
10 ～ 18
5 ～ 17
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
25
5 ～ 40
-
15 ～ 23
8 ～ 22
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
g6
テーパ形状固定
8
5 ～ 25
-
4 ～ 6
3 ～ 5
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
g6
テーパ形状固定
10
5 ～ 25
-
4 ～ 8
3 ～ 7
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
g6
テーパ形状固定
12
5 ～ 40
-
5 ～ 10
3 ～ 9
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
g6
テーパ形状固定
16
5 ～ 40
-
8 ～ 14
3 ～ 13
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
g6
テーパ形状固定
20
5 ～ 40
-
10 ～ 18
5 ～ 17
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
g6
テーパ形状固定
25
5 ～ 40
-
15 ～ 23
8 ～ 22
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
g6
テーパ形状固定
8
5 ～ 25
-
4 ～ 6
3 ～ 5
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
g6
テーパ形状固定
10
5 ～ 25
-
4 ～ 8
3 ～ 7
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
g6
テーパ形状固定
12
5 ～ 40
-
5 ～ 10
3 ～ 9
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
g6
テーパ形状固定
16
5 ～ 40
-
8 ～ 14
3 ～ 13
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
g6
テーパ形状固定
20
5 ～ 40
-
10 ～ 18
5 ～ 17
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
g6
テーパ形状固定
25
5 ～ 40
-
15 ～ 23
8 ～ 22
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
角度選択
10
5 ～ 25
10 ～ 15
4 ～ 8
3 ～ 7
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
角度選択
12
5 ～ 25
10 ～ 15
5 ～ 10
3 ～ 9
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
角度選択
16
5 ～ 25
10 ～ 15
8 ～ 14
4 ～ 13
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
角度選択
20
5 ～ 25
10 ～ 15
10 ～ 18
6 ～ 17
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
角度選択
25
5 ～ 25
10 ～ 15
15 ～ 23
8 ～ 21
-
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
角度選択
10
5 ～ 25
10 ～ 15
4 ～ 8
3 ～ 7
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
角度選択
12
5 ～ 25
10 ～ 15
5 ～ 10
3 ～ 9
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
角度選択
16
5 ～ 25
10 ～ 15
8 ～ 14
4 ～ 13
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
角度選択
20
5 ～ 25
10 ～ 15
10 ～ 18
6 ～ 17
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
角度選択
25
5 ～ 25
10 ～ 15
15 ～ 23
8 ～ 21
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
X寸選択
10
5 ～ 25
-
4 ～ 8
3 ～ 7
1 ～ 3
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
X寸選択
12
5 ～ 25
-
5 ～ 10
3 ～ 9
1 ～ 3
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
X寸選択
16
5 ～ 25
-
8 ～ 14
4 ～ 13
1 ～ 3
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
X寸選択
20
5 ～ 25
-
10 ～ 18
6 ～ 17
1 ～ 3
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
精密洗浄
45～50HRC
小頭型
0/-0.02
X寸選択
25
5 ～ 25
-
15 ～ 23
8 ～ 21
1 ～ 3
SUS440Cまたは13Crステンレス
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
X寸選択
10
5 ～ 25
-
4 ～ 8
3 ～ 7
1 ～ 3
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
X寸選択
12
5 ～ 25
-
5 ～ 10
3 ～ 9
1 ～ 3
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
X寸選択
16
5 ～ 25
-
8 ～ 14
4 ～ 13
1 ～ 3
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
X寸選択
20
5 ～ 25
-
10 ～ 18
6 ～ 17
1 ～ 3
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
精密洗浄
焼入無し
-
-
X寸選択
25
5 ～ 25
-
15 ～ 23
8 ～ 21
1 ～ 3
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
8
5 ～ 25
-
4 ～ 6
3 ～ 5
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
10
5 ～ 25
-
4 ～ 8
3 ～ 7
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
12
5 ～ 40
-
5 ～ 10
3 ～ 9
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
16
5 ～ 40
-
8 ～ 14
3 ～ 13
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
20
5 ～ 40
-
10 ～ 18
5 ～ 17
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
小頭型
0/-0.02
テーパ形状固定
25
5 ～ 40
-
15 ～ 23
8 ～ 22
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
g6
テーパ形状固定
8
5 ～ 25
-
4 ～ 6
3 ～ 5
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
g6
テーパ形状固定
10
5 ～ 25
-
4 ～ 8
3 ～ 7
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
g6
テーパ形状固定
12
5 ～ 40
-
5 ～ 10
3 ～ 9
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
g6
テーパ形状固定
16
5 ～ 40
-
8 ～ 14
3 ～ 13
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
g6
テーパ形状固定
20
5 ～ 40
-
10 ～ 18
5 ～ 17
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
g6
テーパ形状固定
25
5 ～ 40
-
15 ～ 23
8 ～ 22
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
-
角度選択
10
5 ～ 25
10 ～ 15
4 ～ 8
3 ～ 7
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
-
角度選択
12
5 ～ 25
10 ～ 15
5 ～ 10
3 ～ 9
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
-
角度選択
16
5 ～ 25
10 ～ 15
8 ～ 14
4 ～ 13
-
SUS304
10

1個

-( - )

6日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 非磁性
[ステンレス] SUS304
SUS304
電解研磨＋精密洗浄
焼入無し
-
-
角度選択
20
5 ～ 25
10 ～ 15
10 ～ 18
6 ～ 17
-
SUS304
10

1個

-( - )

6日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）：型番SHD-□□
商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境（目安）工程別
SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
SH-□□精密洗浄脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□電解研磨＋精密洗浄脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・板金など、薄い製品の引っ掛りを防止できるピンです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
  • KF追加工（指定文字刻印）は、文字制約があります。詳細は最下部のKF追加工欄をご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D￥基準単価
①テーパ形状固定
S 0−0.02Sg6
SL-KJPDTSSH-KJPDTSSHD-KJPDTSSL-KJPDTCSH-KJPDTCSL-KJPGDTSSH-KJPGDTSSHD-KJPGDTSSL-KJPGDTCSH-KJPGDTC
84,6905,5906,1305,1806,0804,7905,6906,2305,3006,200
104,6905,5906,1305,1806,0804,7905,6906,2305,3006,200
124,7905,6906,2305,3006,2004,9105,8106,3505,4206,320
165,0205,9206,4605,5606,4605,1306,0306,5705,6806,580
205,2806,1806,7205,8706,7705,3906,2906,8305,9906,890
255,6706,5707,1106,3507,2505,7906,6907,2306,4507,350
D￥基準単価
②角度選択③X寸選択
SL-KJPKTSSH-KJPKTSSHD-KJPKTSSL-KJPKTCSH-KJPKTCSL-KJPXTSSH-KJPXTSSHD-KJPXTSSL-KJPXTCSH-KJPXTC
105,2806,1806,7205,8706,7705,0605,9606,5005,6106,510
125,4606,3606,9006,0906,9905,2406,1406,6805,8206,720
165,6806,5807,1206,3607,2605,4606,3606,9006,0906,990
205,9506,8507,3906,6507,5505,7306,6307,1706,3907,290
256,3407,2407,7807,1208,0206,1207,0207,5606,8707,770
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1〜1920〜3435〜4950〜99100～200201～
値引率基準単価5%15%23%28%お見積り
出荷日通常＋9日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】検査治具用差し込みピン　テーパ・テーパ段差なし

【クリーン洗浄品】検査治具用差し込みピン　テーパ・テーパ段差なし

    検査治具用差し込みピン　テーパ・テーパ段差なし

    検査治具用差し込みピン　テーパ・テーパ段差なし

      【クリーン洗浄品】検査治具用差し込みピン　おねじピン

      【クリーン洗浄品】検査治具用差し込みピン　おねじピン

        検査治具用差し込みピン　おねじテーパ回転ダイヤタイプ

        検査治具用差し込みピン　おねじテーパ回転ダイヤタイプ

          【クリーン洗浄品】検査治具用差し込みピン　四角ストレート

          【クリーン洗浄品】検査治具用差し込みピン　四角ストレート

            【クリーン洗浄品】検査治具用差し込みピン　おねじテーパタイプ

            【クリーン洗浄品】検査治具用差し込みピン　おねじテーパタイプ

              【クリーン洗浄品】検査治具用差し込みピン　ストレート 持ち手長さ固定タイプ

              【クリーン洗浄品】検査治具用差し込みピン　ストレート 持ち手長さ固定タイプ

                【クリーン洗浄品】検査治具用差し込みピン　段付ストレート 持ち手長さ固定タイプ

                【クリーン洗浄品】検査治具用差し込みピン　段付ストレート 持ち手長さ固定タイプ

                  【クリーン洗浄品】検査治具用差し込みピン　段付おねじストレート　２段タイプ

                  【クリーン洗浄品】検査治具用差し込みピン　段付おねじストレート　２段タイプ

                    【クリーン洗浄品】検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

                    【クリーン洗浄品】検査治具用差し込みピン　段付ダイヤストレート　ダイヤ形状指定タイプ

                      【クリーン洗浄品】検査冶具用差し込みピン　段付きおねじストレート

                      【クリーン洗浄品】検査冶具用差し込みピン　段付きおねじストレート

                        検査治具用差し込みピン　おねじピン

                        検査治具用差し込みピン　おねじピン

                          検査治具用差し込みピン　ストレートロング

                          検査治具用差し込みピン　ストレートロング
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 6日目   3日目   5日目   5日目   6日目   6日目   6日目   6日目   6日目   6日目   6日目   2日目   3日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            種類 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン 差し込みピン
                            形状 テーパ テーパ ストレート 段付 段付 テーパ ストレート 段付 段付 段付 ストレート ストレート ストレート
                            先端形状 円形 円形 円形 円形 Dカット 円形 円形 円形 円形 Dカット 円形 円形 円形
                            先端種類 ストレート ストレート おねじ おねじ ストレート おねじ ストレート ストレート おねじ ストレート おねじ おねじ ストレート

                            【クリーン洗浄品】検査治具用差し込みピン　テーパ・テーパ段差なしのレビュー

                            この商品のレビューはありません レビューを書く

                            検査治具用ピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
