【クリーン洗浄品】防振ゲル－めねじ・おねじ止めタイプ－

【クリーン洗浄品】防振ゲル－めねじ・おねじ止めタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,390円
税込価格
4,829円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • めねじ取付用のボルトは別途ご選定ください。
  • ねじ・ボルト選定ページはこちら

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定10件の候補があります。

Loading...

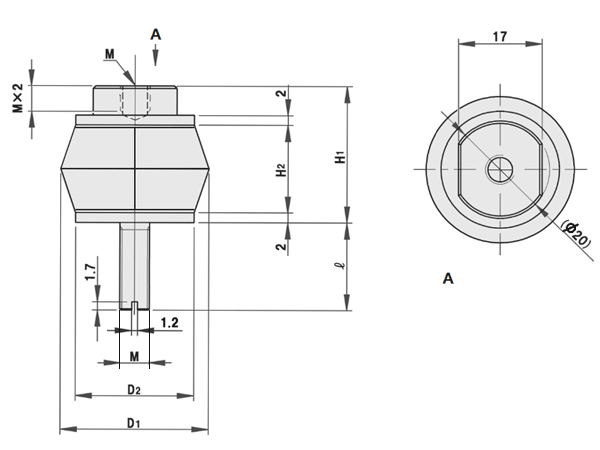

外形図・規格表

（標準タイプ）
（下ねじショートタイプ）

（※めねじ用金具外形図）

[ ! ]めねじ用金具に回り止めのフランジ加工をしております。スパナ等でおさえた上で取付をしてください。
[ ! ]仕様上、めねじ用金具が下部ねじのスリ割りに対して最大±6°ズレている可能性があります。使用には問題ございません。
Type[ M ]材質[ A ]付属品洗浄方法
標準タイプ下ねじショートタイプ本体取付部洗浄方法洗浄環境梱包形態梱包環境
SH-BGELFSH-SBGELFシリコーンSUS304相当六角ナット：SUS304相当　1個
スプリングワッシャ：SUS304相当　1個		精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SH-BGELF050
SH-SBGELF100

タイプ型式D1D2H1H2ℓM
(並目)
TypeNo.（SH-BGELF）（SH-SBGELF）
軽量 SH-BGELF
SH-SBGELF		  303024281818146
 50
 70
071※308
100286
101※308

タイプ型式使用荷重
N｛kgf｝		ばね定数
N/mm｛kgf/mm｝±20%		硬度使用周波数
Hz		本体の色￥基準単価
TypeNo.アスカーC針入度SH-BGELFSH-SBGELF
軽量 SH-BGELF
SH-SBGELF		  3019.6～34.3｛2.0～3.5｝13.13｛1.34｝19.7 3217～➀乳白色4,3904,390
 5034.3～53.9｛3.5～5.5｝21.75｛2.22｝29.8 −16～②薄緑色
 7053.9～83.4｛5.5～8.5｝33.71｛3.44｝38.0 −16～③薄橙色
071※
10083.4～122.5｛8.5～12.5｝46.74｛4.77｝44.3 −16～④薄青色
101※
[ ! ]硬度：記載の数値は測定値の一例で、保証値ではありません。[ ! ]針入度：JIS K2207・アスカーC：JIS S6050 こちら参照
[ ! ]めねじ取付用のボルトは別途ご選定ください。（並目/M6 or M8）
※No.071、101はSH-BGELFのみ選択可能です。
kgf＝N×0.101972
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
接続ねじ M
厚さ(mm)
ばね定数(N/mm)
色
使用周波数範囲(Hz)
使用荷重範囲(N)
おねじ形状
最大許容荷重(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
M6
28
13.13
[乳白] 乳白色
17～
19.6～34.3
標準タイプ
34.3
10

1個

4,390円( 4,829円 )

3日目

M6
28
21.75
[薄緑] 薄緑色
16～
34.3～53.9
標準タイプ
53.9
10

1個

4,390円( 4,829円 )

3日目

M6
28
33.71
[薄橙] 薄橙色
16～
53.9～83.4
標準タイプ
83.4
10

1個

4,390円( 4,829円 )

3日目

M8
30
33.71
[薄橙] 薄橙色
16～
53.9～83.4
標準タイプ
83.4
10

1個

4,390円( 4,829円 )

3日目

M6
28
46.74
[薄青] 薄青色
16～
83.4～122.5
標準タイプ
122.5
10

1個

4,390円( 4,829円 )

3日目

M8
30
46.74
[薄青] 薄青色
16～
83.4～122.5
標準タイプ
122.5
10

1個

4,390円( 4,829円 )

3日目

M6
28
13.13
[乳白] 乳白色
17～
19.6～34.3
下ねじショートタイプ
34.3
10

1個

4,390円( 4,829円 )

3日目

M6
28
21.75
[薄緑] 薄緑色
16～
34.3～53.9
下ねじショートタイプ
53.9
10

1個

4,390円( 4,829円 )

3日目

M6
28
33.71
[薄橙] 薄橙色
16～
53.9～83.4
下ねじショートタイプ
83.4
10

1個

4,390円( 4,829円 )

3日目

M6
28
46.74
[薄青] 薄青色
16～
83.4～122.5
下ねじショートタイプ
122.5
10

1個

4,390円( 4,829円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

防振体がシリコーンの為、防振ゴムと比べヘタリが少なく軽荷重・微振動の防振に効果的です。
めねじ取付用金具採用しており、使用環境に合わせて取付方法をお選びいただけます。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • めねじ取付用のボルトは別途ご選定ください。
  • ねじ・ボルト選定ページはこちら

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜45〜910〜200201～
値引率基準単価10%13%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

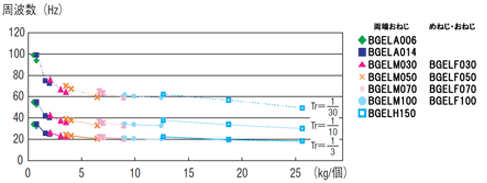

振動伝達率グラフ
防振特性比較

[ ! ]共振点が低く設計されているため比較的
　　低周波数域の防振が可能です。

使用例

■防振ゲルブシュ、防振ゲルの特長
・防振ゴムでは対処しにくい軽荷重、微振動の防振により効果的です。
・ヘタリが少なく、耐久性に優れています。
・防振効果に支障をきたす二次、三次共振がありません。

■特性
材 質耐候性耐水性耐油性耐オゾン使用温度範囲
シリコーン◎◎△◎－40～200℃
天然ゴム△△××－30～ 60℃
クロロプレンゴム◎△〇〇－20～ 70℃
◎=優　　〇=良　　△=可　　×=不可
[ ! ]シリコーン(Silicone)はシリコン(Silicon)をもとにつくりだされた人工化合物です。

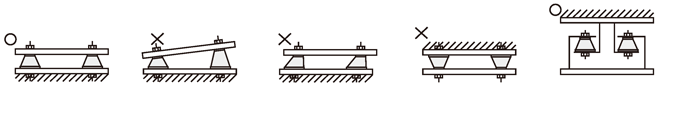

■取付方法
・荷重が均等に掛かるように取付けてご使用ください。
・防振ゲルは垂直方向の荷重のみご使用できます。またBGELP・BGELAは取付部の小径の方を上にして使用ください。
・ズレ、ねじれた状態での取付けは性能、耐久性が著しく低下しますので避けてください。
・引張り方向での使用は避けてください。
均一な荷重
不均一な荷重
ズレ、ねじれた取付け
吊り下げ
ステイ等を利用して
圧縮方向での吊り下げ
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
