【クリーン洗浄品】円形支柱－片端おねじ片端めねじ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 電解研磨＋精密洗浄
- 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
- 通常価格(税別)
- -
- 税込価格
- -
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
-
- 環境対応：
- RoHS対応（10物質）
-
- 種類：
- 円形
-
- 軸単形状：
- 片端おねじ片端めねじ
-
- インロー(端部凹凸)：
- なし
-
- 目盛：
- 目盛なし
-
- ガス抜き穴：
- なし
-
- 材質証明書：
- 対象
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。 適用場所や保管環境には十分ご注意くださいますようお願いいたします。
- 鉄材質品の発売を開始いたしました。
- LVCは1明細行のご注文が20本以下の場合にのみ適用されます。
- スパナ溝付近はバリ取り(バフ研磨)のため、光沢が出ることがあります。

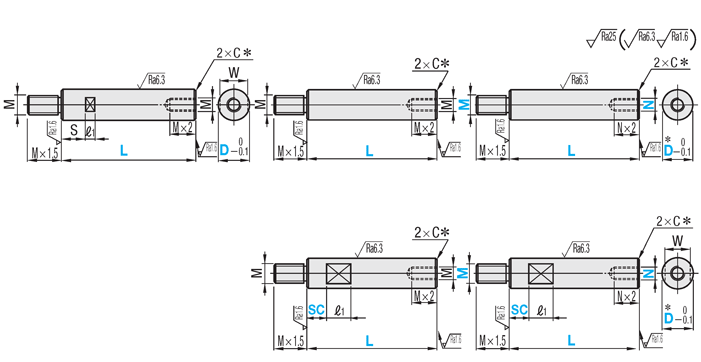

外形図・規格表
外形図
●L寸固定
●L寸指定
●ねじ径指定
●L寸指定・スパナ溝付
●ねじ径指定・スパナ溝付
■L寸公差
| L寸 | L寸公差 |
| 15≦L≦300 | ±0.1 |
| 300＜L≦600 | ±0.3 |
| 600＜L≦1000 | ±0.4 |
[ ! ]L、S、SC、ℓ1寸の寸法公差はJISB0405m級に準じる。
[ ! ]L寸公差変更について下部追加工LKCご検討ください。
■支柱 おねじ逃げ部寸法（参考値）
| M | MC | g |
| 2.6 | 2.1 | 0.8 |
| 3 | 2.4 | 1 |
| 4 | 3.2 | 1.2 |
| 5 | 4.1 | 1.5 |
| 6 | 4.4 | 2 |
| 8 | 6 | 3 |
| 10 | 7.7 | |
| 12 | 9.4 | 4 |
| 16 | 13 | |
| 20 | 16.4 | 5 |
| 24 | 19.6 |
＊コーナーはC0.2〜0.5
[ ! ]三価クロメート（黒色）、白・黒アルマイトはおねじ部、めねじ内部に表面処理されない場合があります。無電解ニッケルめっきはおねじ部、めねじ内部や側面全てに表面処理されています。
＊三価クロメート（黒色）のD寸公差は±0.05になります。
[ ! ]三価クロメート（黒色）品はメッキの厚みにより、おねじがリングゲージを通らない場合がございますが、汎用品のねじ穴（旧JIS2級）にご使用いただけます。
[ ! ]SC≦Lーℓ1
[ ! ]めねじの加工によりめねじ部のDは多少ふくらむことがあります。
[ ! ]材質SS400相当の商品には防錆油がつきます。
[ ! ]スパナ溝付近はバリ取り（バフ研磨）のため、光沢が出ることがあります。
[ ! ]同軸度等の精度を求める場合シャフトをご検討ください。
| Type | [ M ]材質 | [ S ]表面処理 | 洗浄方法 | |||||||
| L寸固定 | L寸指定 | |||||||||
| 標準 | スパナ溝付 | ねじ径指定 | ねじ径指定 スパナ溝付 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-SETGR | SL-SETGRF | SL-SETGRS | SL-SETG | SL-SETGS | SUS304 | SUS304 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SETGR | SH-SETGRF | SH-SETGRS | SH-SETG | SH-SETGS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||
| SHD-SETGR | SHD-SETGRF | SHD-SETGRS | SHD-SETG | SHD-SETGS | 電解研磨＋精密洗浄 | |||||
| － | SL-AETGRF | SL-AETGRS | SL-AETG | SL-AETGS | A2017−T4 | 白アルマイト | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| － | SH-AETGRF | SH-AETGRS | SH-AETG | SH-AETGS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||
| － | SL-ABETGRF | SL-ABETGRS | SL-ABETG | SL-ABETGS | 黒アルマイト | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| － | SH-ABETGRF | SH-ABETGRS | SH-ABETG | SH-ABETGS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||
| SL-PETGR | SL-PETGRF | SL-PETGRS | SL-PETG | SL-PETGS | SS400相当 | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-PETGR | SH-PETGRF | SH-PETGRS | SH-PETG | SH-PETGS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||
| − | SL-BETGRF | SL-BETGRS | SL-BETG | SL-BETGS | 三価クロメート(黒色) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| − | SH-BETGRF | SH-BETGRS | SH-BETG | SH-BETGS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。おねじ推奨締付トルク表（N・m）
(参考値）
[ ! ]推奨トルク（0.5T系列）の計算方法は技術データ>> こちらになります。
[ ! ]有効かかり山数は3山以上の場合となります。
(参考値）
アルミ | SS400・SUS304 | |
M | 推奨トルク | 推奨トルク |
(0.5T系列) | (T系列) | |
3 | 0.315 | 0.63 |
4 | 0.75 | 1.5 |
5 | 1.5 | 3 |
6 | 2.6 | 5.2 |
8 | 6.2 | 13 |
10 | 12.2 | 25 |
12 | 21 | 42 |
16 | 53 | 106 |
[ ! ]有効かかり山数は3山以上の場合となります。
規格表
| 型式 | − | L | − | SC | − | M | − | N |
| SL-SETGR10 | − | 150 | ||||||
| SH-SETGRF6 | − | 32 | ||||||
| SHD-SETG12 | − | 250 | − | M6 | − | N8 | ||
| SH-SETGS20 | − | 400 | − | SC100 | − | M8 | − | N10 |
■L寸固定
| 型式 | L 選択 | M (並目) | S | W | ℓ1 | |||||||||||||||||||
| Type | D | |||||||||||||||||||||||
| SL-SETGR SH-SETGR SHD-SETGR SL-PETGR SH-PETGR | 6 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 3 | 3.5 | 5 | 8 | |||||||||||
| 8 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 4 | 6 | 7 | ||||
| 10 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 200 | 5 | 6 | 8 | |||
| 12 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 200 | 6 | 7.5 | 10 | 10 | |||
| 15 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 200 | 8 | 10 | 13 | |||||
| 20 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 200 | 10 | 15 | 17 | |||||||
■Ｌ寸指定
[ ! ]全長（Y）800までとなります。
[ ! ]黒アルマイトは全長（Y）500までとなります。L寸の（ ）は黒アルマイトに適用されます。
| 型式 | L 指定0.1mm単位 ＊D＝5,35,40,50は指定0.5mm単位 | M (並目) | |
| Type | D | ||
| SUS304(D≦30） SL-SETGRF SH-SETGRF SHD-SETGRF A2017 白アルマイト（6≦D≦20） SL-AETGRF SH-AETGRF A2017 黒アルマイト（6≦D≦20,Y≦500） SL-ABETGRF SH-ABETGRF SS400相当 SL-PETGRF SH-PETGRF SS400相当（D≦30） SL-BETGRF SH-BETGRF | ＊ 5 | 15.0〜100.0 | 2.6 |
| 6 | 15.0〜290.0 | 3 | |
| 8 | 20.0〜390.0 | 4 | |
| 10 | 20.0〜580.0(492.5) | 5 | |
| 12 | 25.0〜680.0(491.0) | 6 | |
| 15 | 30.0〜780.0(488.0) | 8 | |
| 20 | 35.0〜770.0(485.0) | 10 | |
| 25 | 45.0〜782.0 | 12 | |
| 30 | 55.0〜776.0 | 16 | |
| ＊35 | 55.0〜776.0 | 16 | |
| ＊40 | 65.0〜770.0 | 20 | |
| ＊50 | 80.0〜764.0 | 24 | |
[ ! ]黒アルマイトは全長（Y）500までとなります。L寸の（ ）は黒アルマイトに適用されます。
■Ｌ寸指定・スパナ溝付
[ ! ]全長（Y）800までとなります。
[ ! ]黒アルマイトは全長（Y）500までとなります。L寸・SC寸の（ ）は黒アルマイトに適用されます。
| 型式 | L 指定0.1mm単位 ＊D＝5,35,40,50は指定0.5mm単位 | SC 指定0.5mm単位 | M (並目) | W | ℓ1 | |
| Type | D | |||||
| SUS304（D≦30） SL-SETGRS SH-SETGRS SHD-SETGRS A2017 白アルマイト（6≦D≦20） SL-AETGRS SH-AETGRS A2017 黒アルマイト（6≦D≦20,Y≦500） SL-ABETGRS SH-ABETGRS SS400相当 SL-PETGRS SH-PETGRS SS400相当（D≦30） SL-BETGRS SH-BETGRS | ＊ 5 | 15.0〜100.0 | 0〜92.0 | 2.6 | 4 | 8 |
| 6 | 15.0〜290.0 | 0〜282.0 | 3 | 5 | ||
| 8 | 20.0〜390.0 | 0〜382.0 | 4 | 7 | ||
| 10 | 20.0〜580.0(492.5) | 0～572.0(484.5) | 5 | 8 | ||
| 12 | 25.0〜680.0(491.0) | 0～670.0(481.0) | 6 | 10 | 10 | |
| 15 | 30.0〜780.0(488.0) | 0～770.0(478.0) | 8 | 13 | ||
| 20 | 35.0〜770.0(485.0) | 0～760.0(475.0) | 10 | 17 | ||
| 25 | 45.0〜782.0 | 0〜772.0 | 12 | 22 | ||
| 30 | 55.0〜776.0 | 0〜761.0 | 16 | 27 | 15 | |
| ＊35 | 55.0〜776.0 | 0〜761.0 | 16 | 30 | ||
| ＊40 | 65.0〜770.0 | 0〜750.0 | 20 | 36 | 20 | |
| ＊50 | 80.0〜764.0 | 0〜744.0 | 24 | 41 | ||
[ ! ]黒アルマイトは全長（Y）500までとなります。L寸・SC寸の（ ）は黒アルマイトに適用されます。
■ねじ径指定
[ ! ]全長（Y）800までとなります。
[ ! ]LーSC≦N×3の場合、WーN≧2が必要です。[ ! ]L≧N×3＋2
[ ! ]黒アルマイトは全長（Y）500までとなります。L寸の（ ）は黒アルマイトに適用されます。
| 型式 | L 指定0.1mm単位 ＊D＝5,35,40,50は指定0.5mm単位 | M(並目)おねじ選択 | N(並目)めねじ選択 | |||||||||||||||||||||
| Type | D | |||||||||||||||||||||||
| SUS304（D≦30） SL-SETG SH-SETG SHD-SETG A2017 白アルマイト（6≦D≦20） SL-AETG SH-AETG A2017 黒アルマイト（6≦D≦20,Y≦500） SL-ABETG SH-ABETG SS400相当 SL-PETG SH-PETG SS400相当（D≦30） SL-BETG SH-BETG | ＊ 5 | 15.0〜100.0 | 2.6 | 3 | 4 | 2.6 | 3 | |||||||||||||||||
| 6 | 15.0〜290.0 | 3 | 4 | 5 | 3 | 4 | ||||||||||||||||||
| 8 | 20.0〜390.0 | 3 | 4 | 5 | 6 | 3 | 4 | 5 | ||||||||||||||||
| 10 | 20.0〜580.0(495.5) | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | ||||||||||||||
| 12 | 25.0〜680.0(494.0) | 4 | 5 | 6 | 8 | 4 | 5 | 6 | 8 | |||||||||||||||
| 15 | 30.0〜780.0(492.5) | 5 | 6 | 8 | 10 | 12 | 5 | 6 | 8 | 10 | ||||||||||||||
| 20 | 40.0〜770.0(492.5) | 5 | 6 | 8 | 10 | 12 | 16 | 5 | 6 | 8 | 10 | 12 | ||||||||||||
| 25 | 55.0〜792.5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 5 | 6 | 8 | 10 | 12 | 16 | ||||||||||
| 30 | 65.0〜792.5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | ||||||||
| ＊35 | 80.0〜791.0 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | |||||||||
| ＊40 | 80.0〜788.0 | 8 | 10 | 12 | 16 | 20 | 24 | 8 | 10 | 12 | 16 | 20 | 24 | |||||||||||
| ＊50 | 80.0〜785.0 | 10 | 12 | 16 | 20 | 24 | 10 | 12 | 16 | 20 | 24 | |||||||||||||
[ ! ]LーSC≦N×3の場合、WーN≧2が必要です。[ ! ]L≧N×3＋2
[ ! ]黒アルマイトは全長（Y）500までとなります。L寸の（ ）は黒アルマイトに適用されます。
■ねじ径指定・スパナ溝付
[ ! ]全長（Y）800までとなります。
[ ! ]]LーSC≦N×3の場合、WーN≧2が必要です。[ ! ]L≧N×3＋2
[ ! ]黒アルマイトは全長（Y）500までとなります。L寸・SC寸の（ ）は黒アルマイトに適用されます。
| 型式 | L 指定0.1mm単位 ＊D＝5,35,40,50は指定0.5mm単位 | SC 指定0.5mm単位 | M(並目)おねじ選択 | N(並目)めねじ選択 | W | ℓ1 | |||||||||||||||||||||
| Type | D | ||||||||||||||||||||||||||
| SUS304（D≦30） SL-SETGS SH-SETGS SHD-SETGS A2017 白アルマイト（6≦D≦20） SL-AETGS SH-AETGS A2017 黒アルマイト（6≦D≦20,Y≦500） SL-ABETGS SH-ABETGS SS400相当 SL-PETGS SH-PETGS SS400相当（D≦30） SL-BETGS SH-BETGS | ＊ 5 | 15.0〜100.0 | 0〜92.0 | 2.6 | 3 | 4 | 2.6 | 3 | 4 | 8 | |||||||||||||||||
| 6 | 15.0〜290.0 | 0〜282.0 | 3 | 4 | 5 | 3 | 4 | 5 | |||||||||||||||||||
| 8 | 20.0〜390.0 | 0〜382.0 | 3 | 4 | 5 | 6 | 3 | 4 | 5 | 7 | |||||||||||||||||
| 10 | 20.0〜580.0(495.5) | 0〜572.0(487.5) | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | |||||||||||||||
| 12 | 25.0〜680.0(494.0) | 0〜670.0(484.0) | 4 | 5 | 6 | 8 | 4 | 5 | 6 | 8 | 10 | 10 | |||||||||||||||
| 15 | 30.0〜780.0(492.5) | 0〜770.0(482.5) | 5 | 6 | 8 | 10 | 12 | 5 | 6 | 8 | 10 | 13 | |||||||||||||||
| 20 | 40.0〜770.0(492.5) | 0〜760.0(482.5) | 5 | 6 | 8 | 10 | 12 | 16 | 5 | 6 | 8 | 10 | 12 | 17 | |||||||||||||
| 25 | 55.0〜792.5 | 0〜782.5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | |||||||||||
| 30 | 65.0〜792.5 | 0〜777.5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | ||||||||
| ＊35 | 80.0〜791.0 | 0〜776.0 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | ||||||||||
| ＊40 | 80.0〜788.0 | 0〜768.0 | 8 | 10 | 12 | 16 | 20 | 24 | 8 | 10 | 12 | 16 | 20 | 24 | 36 | 20 | |||||||||||
| ＊50 | 80.0〜785.0 | 0〜765.0 | 10 | 12 | 16 | 20 | 24 | 10 | 12 | 16 | 20 | 24 | 41 | ||||||||||||||
[ ! ]]LーSC≦N×3の場合、WーN≧2が必要です。[ ! ]L≧N×3＋2
[ ! ]黒アルマイトは全長（Y）500までとなります。L寸・SC寸の（ ）は黒アルマイトに適用されます。
■L寸公差表
| L寸 | L寸公差 |
| 15≦L≦300 | ±0.1 |
| 300＜L≦600 | ±0.3 |
| 600＜L≦792.5 | ±0.4 |
追加工
| 型式 | − | L | − | SC | − | M | − | N | − | (LKC・LVC…etc.) |
| SL-SETGR10 | − | 150 | − | MLC7.0 | ||||||
| SHD-SETG12 | − | 250.3 | − | M6 | − | N8 | − | LKC | ||
| SH-SETGS20 | − | 400 | − | SC100 | − | M8 | − | ND10 | − | LKC-HL10 |
| Alterations | L寸公差変更 | 全長（L寸）精度変更 | めねじ部有効長変更 | おねじ部長さ変更 | 六角レンチ用通し穴 | |||||||||||||||||||||||||||||||||||||||
 |  |  |  |  | ||||||||||||||||||||||||||||||||||||||||
| Code | LKC | LVC | ND | MLC | HL | |||||||||||||||||||||||||||||||||||||||
| Spec. | L寸法公差は以下のようになります。 指定方法 LKC LKC使用時、L寸単位0.1mm指定可
| 複数注文時、各L寸法のバラつきを ±0.02mm以内に致します。 指定方法 LVC [ ! ]L≦200かつ1明細行のご注文が 20本以下の場合に適用 [ NG ]L寸固定、黒アルマイトは 適用不可 | めねじ部の有効長をN×3に変更します。 指定方法 ND6 (NをNDに変更) [ ! ]ND×4＋2≦L [ ! ]ねじ径指定のみ適用 [ NG ]N2.6は適用不可 | おねじ部長さ変更 [ NG ]D＝5は適用不可 [ ! ]MLC＝指定0.1mm単位 M×1≦MLC＜M×1.5 指定方法 MLC10 [ ! ]L寸固定は適用不可 | HL＝指定1mm単位 指定方法 HL10 [ ! ]d/2＋5≦HL≦L－(d/2＋5) [ ! ]8≦D≦30のみ適用
位置につきます。 [ NG ]L寸固定は適用不可 | |||||||||||||||||||||||||||||||||||||||
| ￥/1Code | 400 | 50 | 200 | 200 | 400 | |||||||||||||||||||||||||||||||||||||||
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
| 型番 |
特性・用途 |
材質 |
詳細材質 |
表面処理 |
外径 D(φ) |
長さ L(mm) |
洗浄方法 |
寸法指定 |
スパナ溝 |
ねじ径 M(mm) |
ねじ径 N(mm) |
スパナ溝までの距離 S [SC](mm) |
めねじ部有効長変更(呼び径×3) [ND] |
二面幅 B（円形）(mm) |
材質証明書：材質 |
材質証明書：表面処理 |
材質証明書：材質（備考） |
材質証明書：表面処理（備考） | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 5
|
3 ～ 4
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 5
|
-
|
-
|
3 ～ 4
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 6
|
3 ～ 5
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 6
|
-
|
-
|
3 ～ 5
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
10
|
20 ～ 495.5
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 8
|
3 ～ 6
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
10
|
20 ～ 495.5
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 8
|
-
|
-
|
3 ～ 6
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
12
|
25 ～ 494
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
4 ～ 10
|
4 ～ 8
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
12
|
25 ～ 494
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
4 ～ 10
|
-
|
-
|
4 ～ 8
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
15
|
30 ～ 492.5
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
5 ～ 12
|
5 ～ 10
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
15
|
30 ～ 492.5
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
5 ～ 12
|
-
|
-
|
5 ～ 10
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
20
|
40 ～ 492.5
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
5 ～ 16
|
5 ～ 12
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
20
|
40 ～ 492.5
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
5 ～ 16
|
-
|
-
|
5 ～ 12
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
10
|
20 ～ 492.5
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
12
|
25 ～ 491
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
15
|
30 ～ 488
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
20
|
35 ～ 485
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 292
|
-
|
5
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 392
|
-
|
7
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
10
|
20 ～ 492.5
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 484.5
|
-
|
8
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
12
|
25 ～ 491
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 481
|
-
|
10
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
15
|
30 ～ 488
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 478
|
-
|
13
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
20
|
35 ～ 485
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 475
|
-
|
17
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
3 ～ 5
|
3 ～ 4
|
0 ～ 292
|
-
|
5
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
3 ～ 5
|
-
|
0 ～ 292
|
3 ～ 4
|
5
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
3 ～ 6
|
3 ～ 5
|
0 ～ 392
|
-
|
7
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
3 ～ 6
|
-
|
0 ～ 392
|
3 ～ 5
|
7
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
10
|
20 ～ 495.5
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
3 ～ 8
|
3 ～ 6
|
0 ～ 487.5
|
-
|
8
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
10
|
20 ～ 495.5
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
3 ～ 8
|
-
|
0 ～ 487.5
|
3 ～ 6
|
8
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
12
|
25 ～ 494
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
4 ～ 10
|
4 ～ 8
|
0 ～ 484
|
-
|
10
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
12
|
25 ～ 494
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
4 ～ 10
|
-
|
0 ～ 484
|
4 ～ 8
|
10
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
15
|
30 ～ 492.5
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
5 ～ 12
|
5 ～ 10
|
0 ～ 482.5
|
-
|
13
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
15
|
30 ～ 492.5
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
5 ～ 12
|
-
|
0 ～ 482.5
|
5 ～ 10
|
13
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
20
|
40 ～ 492.5
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
5 ～ 16
|
5 ～ 12
|
0 ～ 482.5
|
-
|
17
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
[アルミニウム] A2017-T4
|
A2017-T4
|
黒アルマイト
|
20
|
40 ～ 492.5
|
精密洗浄
|
L寸指定 ねじ径指定・スパナ溝付
|
あり
|
5 ～ 16
|
-
|
0 ～ 482.5
|
5 ～ 12
|
17
|
A2017-T4
|
黒アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 5
|
3 ～ 4
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 5
|
-
|
-
|
3 ～ 4
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 6
|
3 ～ 5
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 6
|
-
|
-
|
3 ～ 5
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
10
|
20 ～ 580
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 8
|
3 ～ 6
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
10
|
20 ～ 580
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
3 ～ 8
|
-
|
-
|
3 ～ 6
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
12
|
25 ～ 680
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
4 ～ 10
|
4 ～ 8
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
12
|
25 ～ 680
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
4 ～ 10
|
-
|
-
|
4 ～ 8
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
15
|
30 ～ 780
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
5 ～ 12
|
5 ～ 10
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
15
|
30 ～ 780
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
5 ～ 12
|
-
|
-
|
5 ～ 10
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
20
|
40 ～ 770
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
5 ～ 16
|
5 ～ 12
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
20
|
40 ～ 770
|
精密洗浄
|
L寸指定ねじ径指定
|
なし
|
5 ～ 16
|
-
|
-
|
5 ～ 12
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
10
|
20 ～ 580
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
12
|
25 ～ 680
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
15
|
30 ～ 780
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
20
|
35 ～ 770
|
精密洗浄
|
L寸指定標準
|
なし
|
-
|
-
|
-
|
-
|
-
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
6
|
15 ～ 290
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 292
|
-
|
5
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
8
|
20 ～ 390
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 392
|
-
|
7
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
10
|
20 ～ 580
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 592
|
-
|
8
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
12
|
25 ～ 680
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 690
|
-
|
10
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
15
|
30 ～ 780
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 790
|
-
|
13
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
[アルミニウム] A2017-T4
|
A2017-T4
|
白アルマイト
|
20
|
35 ～ 770
|
精密洗浄
|
L寸指定スパナ溝付
|
あり
|
-
|
-
|
0 ～ 790
|
-
|
17
|
A2017-T4
|
白アルマイト
|
-
|
-
| 10 | 1個 | -( -
) | 8日目 |
Loading...
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。 適用場所や保管環境には十分ご注意くださいますようお願いいたします。
- 鉄材質品の発売を開始いたしました。
- LVCは1明細行のご注文が20本以下の場合にのみ適用されます。
- スパナ溝付近はバリ取り(バフ研磨)のため、光沢が出ることがあります。
納期・価格
価格表
■L寸固定
| 型式 | ￥基準単価 | ||||
| Type | D | 最短 L～50 | L60～100 | L110～150 | L200 |
| SL-SETGR | 6 | 1,570 | - | - | - |
| 8 | 1,590 | 1,620 | 1,670 | - | |
| 10 | 1,600 | 1,630 | 1,690 | 1,780 | |
| 12 | 1,680 | 1,740 | 1,830 | 1,930 | |
| 15 | 1,810 | 1,970 | 2,180 | 2,400 | |
| 20 | 1,970 | 2,250 | 2,510 | 2,740 | |
| SH-SETGR | 6 | 2,070 | - | - | - |
| 8 | 2,090 | 2,120 | 2,170 | - | |
| 10 | 2,100 | 2,130 | 2,190 | 2,580 | |
| 12 | 2,180 | 2,240 | 2,330 | 2,730 | |
| 15 | 2,310 | 2,470 | 2,680 | 3,200 | |
| 20 | 2,470 | 2,750 | 3,010 | 3,540 | |
| SHD-SETGR | 6 | 2,370 | - | - | - |
| 8 | 2,390 | 2,420 | 2,470 | - | |
| 10 | 2,400 | 2,430 | 2,490 | 3,080 | |
| 12 | 2,480 | 2,540 | 2,630 | 3,230 | |
| 15 | 2,610 | 2,770 | 2,980 | 3,700 | |
| 20 | 2,770 | 3,050 | 3,310 | 4,040 | |
| SL-PETGR | 6 | 1,590 | - | - | - |
| 8 | 1,610 | 1,650 | 1,700 | - | |
| 10 | 1,630 | 1,660 | 1,710 | 1,770 | |
| 12 | 1,650 | 1,710 | 1,750 | 1,840 | |
| 15 | 1,710 | 1,850 | 2,010 | 2,190 | |
| 20 | 1,810 | 2,030 | 2,280 | 2,510 | |
| SH-PETGR | 6 | 2,090 | - | - | - |
| 8 | 2,110 | 2,150 | 2,200 | - | |
| 10 | 2,130 | 2,160 | 2,210 | 2,270 | |
| 12 | 2,150 | 2,210 | 2,250 | 2,340 | |
| 15 | 2,210 | 2,350 | 2,510 | 2,690 | |
| 20 | 2,310 | 2,530 | 2,780 | 3,010 | |
■Ｌ寸指定
SUS304
A2017
[ ! ]黒アルマイトはY≦500のみ適用となります。
[ ! ]黒アルマイトの場合には白アルマイトの価格に1.1を掛けた金額になります。（1円単位切り捨て）
SS400相当
SUS304
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～782.0 | |||
SL-SETGRF | 5 | 1,640 | 1,650 | - | - | - | - | - | - |
| 6 | 1,610 | 1,620 | 1,630 | 1,640 | 1,650 | - | - | - | |
| 8 | 1,630 | 1,640 | 1,650 | 1,660 | 1,670 | 2,180 | - | - | |
| 10 | 1,640 | 1,650 | 1,660 | 1,670 | 1,850 | 2,360 | 3,380 | - | |
| 12 | 1,720 | 1,750 | 1,770 | 1,790 | 2,370 | 3,020 | 4,040 | 5,060 | |
| 15 | 1,920 | 2,010 | 2,090 | 2,180 | 2,650 | 3,310 | 4,100 | 4,900 | |
| 20 | 2,240 | 2,330 | 2,430 | 2,520 | 3,310 | 4,030 | 4,710 | 5,400 | |
| 25 | 2,850 | 2,940 | 3,040 | 3,130 | 4,210 | 4,860 | 5,990 | 7,790 | |
| 30 | - | 3,720 | 3,850 | 3,970 | 5,350 | 6,120 | 8,060 | 9,240 | |
SH-SETGRF | 5 | 2,140 | 2,150 | - | - | - | - | - | - |
| 6 | 2,110 | 2,120 | 2,130 | 2,140 | 2,450 | - | - | - | |
| 8 | 2,130 | 2,140 | 2,150 | 2,160 | 2,470 | 3,680 | - | - | |
| 10 | 2,140 | 2,150 | 2,160 | 2,170 | 2,650 | 3,860 | 4,880 | - | |
| 12 | 2,220 | 2,250 | 2,270 | 2,290 | 3,170 | 4,520 | 5,540 | 6,560 | |
| 15 | 2,420 | 2,510 | 2,590 | 2,680 | 3,450 | 4,810 | 5,600 | 6,400 | |
| 20 | 2,740 | 2,830 | 2,930 | 3,020 | 4,110 | 5,530 | 6,210 | 6,900 | |
| 25 | 3,350 | 3,440 | 3,540 | 3,630 | 5,010 | 6,360 | 7,490 | 9,290 | |
| 30 | - | 4,220 | 4,350 | 4,470 | 6,150 | 7,620 | 9,560 | 10,740 | |
SHD-SETGRF | 5 | 2,440 | 2,450 | - | - | - | - | - | - |
| 6 | 2,410 | 2,420 | 2,430 | 2,440 | 2,950 | - | - | - | |
| 8 | 2,430 | 2,440 | 2,450 | 2,460 | 2,970 | 4,430 | - | - | |
| 10 | 2,440 | 2,450 | 2,460 | 2,470 | 3,150 | 4,610 | 5,630 | - | |
| 12 | 2,520 | 2,550 | 2,570 | 2,590 | 3,670 | 5,270 | 6,290 | 7,310 | |
| 15 | 2,720 | 2,810 | 2,890 | 2,980 | 3,950 | 5,560 | 6,350 | 7,150 | |
| 20 | 3,040 | 3,130 | 3,230 | 3,320 | 4,610 | 6,280 | 6,960 | 7,650 | |
| 25 | 3,650 | 3,740 | 3,840 | 3,930 | 5,510 | 7,110 | 8,240 | 10,040 | |
| 30 | - | 4,520 | 4,650 | 4,770 | 6,650 | 8,370 | 10,310 | 11,490 | |
A2017
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～780.0 | |||
| 6 | 1,110 | 1,120 | 1,130 | 1,140 | 1,150 | - | - | - | |
| 白アルマイト(×1.0) | 8 | 1,150 | 1,160 | 1,170 | 1,180 | 1,190 | 1,200 | - | - |
| SL-AETGRF | 10 | 1,240 | 1,250 | 1,260 | 1,270 | 1,540 | 1,540 | 2,300 | - |
| 黒アルマイト(×1.1) | 12 | 1,340 | 1,350 | 1,370 | 1,390 | 1,800 | 1,960 | 2,480 | 3,060 |
| SL-ABETGRF | 15 | 1,480 | 1,560 | 1,640 | 1,720 | 2,010 | 2,170 | 2,670 | 3,170 |
| 20 | 1,700 | 1,790 | 1,890 | 1,980 | 2,460 | 2,670 | 3,150 | 3,670 | |
| 6 | 1,360 | 1,370 | 1,380 | 1,390 | 1,400 | - | - | - | |
| 白アルマイト(×1.0) | 8 | 1,400 | 1,410 | 1,420 | 1,430 | 1,440 | 1,450 | - | - |
| SH-AETGRF | 10 | 1,490 | 1,500 | 1,510 | 1,520 | 1,790 | 1,790 | 2,550 | - |
| 黒アルマイト(×1.1) | 12 | 1,590 | 1,600 | 1,620 | 1,640 | 2,050 | 2,210 | 2,730 | 3,310 |
| SH-ABETGRF | 15 | 1,730 | 1,810 | 1,890 | 1,970 | 2,260 | 2,420 | 2,920 | 3,420 |
| 20 | 1,950 | 2,040 | 2,140 | 2,230 | 2,710 | 2,920 | 3,400 | 3,920 | |
[ ! ]黒アルマイトの場合には白アルマイトの価格に1.1を掛けた金額になります。（1円単位切り捨て）
SS400相当
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～782.0 | |||
| SL-PETGRF | 5 | 1,610 | 1,620 | 1,630 | 1,640 | - | - | - | - |
| 6 | 1,630 | 1,640 | 1,650 | 1,660 | 1,670 | - | - | - | |
| 8 | 1,650 | 1,660 | 1,670 | 1,690 | 1,700 | 2,210 | - | - | |
| 10 | 1,660 | 1,670 | 1,690 | 1,700 | 1,750 | 2,260 | 2,810 | - | |
| 12 | 1,690 | 1,710 | 1,730 | 1,750 | 2,140 | 2,810 | 3,350 | 3,900 | |
| 15 | 1,770 | 1,870 | 1,960 | 2,050 | 2,410 | 3,080 | 3,550 | 4,010 | |
| 20 | 2,060 | 2,160 | 2,270 | 2,370 | 2,950 | 3,690 | 4,230 | 4,770 | |
| 25 | 2,440 | 2,550 | 2,650 | 2,750 | 3,500 | 4,160 | 4,940 | 6,250 | |
| 30 | - | 3,010 | 3,140 | 3,280 | 4,230 | 5,040 | 6,240 | 7,200 | |
| 35 | - | 3,520 | 3,670 | 3,810 | 5,080 | 5,890 | 7,360 | 8,810 | |
| 40 | - | 4,200 | 4,360 | 4,530 | 6,240 | 7,220 | 9,120 | 10,940 | |
| 50 | - | 5,450 | 5,710 | 5,970 | 8,330 | 9,410 | 12,080 | 14,530 | |
| SH-PETGRF | 5 | 2,110 | 2,120 | 2,130 | 2,140 | - | - | - | - |
| 6 | 2,130 | 2,140 | 2,150 | 2,160 | 2,470 | - | - | - | |
| 8 | 2,150 | 2,160 | 2,170 | 2,190 | 2,500 | 3,710 | - | - | |
| 10 | 2,160 | 2,170 | 2,190 | 2,200 | 2,550 | 3,760 | 4,310 | - | |
| 12 | 2,190 | 2,210 | 2,230 | 2,250 | 2,940 | 4,310 | 4,850 | 5,400 | |
| 15 | 2,270 | 2,370 | 2,460 | 2,550 | 3,210 | 4,580 | 5,050 | 5,510 | |
| 20 | 2,560 | 2,660 | 2,770 | 2,870 | 3,750 | 5,190 | 5,730 | 6,270 | |
| 25 | 2,940 | 3,050 | 3,150 | 3,250 | 4,300 | 5,660 | 6,440 | 7,750 | |
| 30 | - | 3,510 | 3,640 | 3,780 | 5,030 | 6,540 | 7,740 | 8,700 | |
| 35 | - | 4,020 | 4,170 | 4,310 | 5,880 | 7,390 | 8,860 | 10,310 | |
| 40 | - | 4,700 | 4,860 | 5,030 | 7,040 | 8,720 | 10,620 | 12,440 | |
| 50 | - | 5,950 | 6,210 | 6,470 | 9,130 | 10,910 | 13,580 | 16,030 | |
| SL-BETGRF | 5 | 1,690 | 1,700 | 1,710 | 1,720 | - | - | - | - |
| 6 | 1,650 | 1,660 | 1,670 | 1,690 | - | - | - | - | |
| 8 | 1,670 | 1,690 | 1,700 | 1,710 | - | - | - | - | |
| 10 | 1,690 | 1,700 | 1,710 | 1,720 | 1,770 | 2,280 | - | - | |
| 12 | 1,710 | 1,730 | 1,750 | 1,770 | 2,170 | 2,840 | 3,410 | - | |
| 15 | 1,800 | 1,890 | 1,980 | 2,070 | 2,440 | 3,110 | 3,600 | - | |
| 20 | 2,100 | 2,190 | 2,300 | 2,400 | 2,990 | 3,730 | 4,280 | - | |
| 25 | 2,480 | 2,580 | 2,680 | 2,790 | 3,550 | 4,220 | 5,000 | 6,320 | |
| 30 | - | 3,060 | 3,200 | 3,330 | 4,310 | 5,100 | 6,320 | 7,290 | |
| SH-BETGRF | 5 | 2,190 | 2,200 | 2,210 | 2,220 | - | - | - | - |
| 6 | 2,150 | 2,160 | 2,170 | 2,190 | - | - | - | - | |
| 8 | 2,170 | 2,190 | 2,200 | 2,210 | - | - | - | - | |
| 10 | 2,190 | 2,200 | 2,210 | 2,220 | 2,570 | 3,780 | - | - | |
| 12 | 2,210 | 2,230 | 2,250 | 2,270 | 2,970 | 4,340 | 4,910 | - | |
| 15 | 2,300 | 2,390 | 2,480 | 2,570 | 3,240 | 4,610 | 5,100 | - | |
| 20 | 2,600 | 2,690 | 2,800 | 2,900 | 3,790 | 5,230 | 5,780 | - | |
| 25 | 2,980 | 3,080 | 3,180 | 3,290 | 4,350 | 5,720 | 6,500 | 7,820 | |
| 30 | - | 3,560 | 3,700 | 3,830 | 5,110 | 6,600 | 7,820 | 8,790 | |
■Ｌ寸指定・スパナ溝付
SUS304
A2017
[ ! ]黒アルマイトはY≦500のみ適用となります。
[ ! ]黒アルマイトの場合には白アルマイトの価格に1.1を掛けた金額になります。（1円単位切り捨て）
SS400相当
SUS304
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～782.0 | |||
SL-SETGRS | 5 | 2,060 | 2,070 | - | - | - | - | - | - |
| 6 | 2,030 | 2,040 | 2,050 | 2,060 | 2,070 | - | - | - | |
| 8 | 2,050 | 2,060 | 2,070 | 2,080 | 2,090 | 2,600 | - | - | |
| 10 | 2,060 | 2,070 | 2,080 | 2,090 | 2,270 | 2,780 | 3,800 | - | |
| 12 | 2,140 | 2,170 | 2,190 | 2,210 | 2,790 | 3,440 | 4,460 | 5,480 | |
| 15 | 2,340 | 2,430 | 2,510 | 2,600 | 3,070 | 3,730 | 4,520 | 5,320 | |
| 20 | 2,660 | 2,750 | 2,850 | 2,940 | 3,730 | 4,450 | 5,130 | 5,820 | |
| 25 | 3,270 | 3,360 | 3,460 | 3,550 | 4,630 | 5,280 | 6,410 | 8,210 | |
| 30 | - | 4,140 | 4,270 | 4,390 | 5,770 | 6,540 | 8,480 | 9,660 | |
SH-SETGRS | 5 | 2,560 | 2,570 | - | - | - | - | - | - |
| 6 | 2,530 | 2,540 | 2,550 | 2,560 | 2,870 | - | - | - | |
| 8 | 2,550 | 2,560 | 2,570 | 2,580 | 2,890 | 4,100 | - | - | |
| 10 | 2,560 | 2,570 | 2,580 | 2,590 | 3,070 | 4,280 | 5,300 | - | |
| 12 | 2,640 | 2,670 | 2,690 | 2,710 | 3,590 | 4,940 | 5,960 | 6,980 | |
| 15 | 2,840 | 2,930 | 3,010 | 3,100 | 3,870 | 5,230 | 6,020 | 6,820 | |
| 20 | 3,160 | 3,250 | 3,350 | 3,440 | 4,530 | 5,950 | 6,630 | 7,320 | |
| 25 | 3,770 | 3,860 | 3,960 | 4,050 | 5,430 | 6,780 | 7,910 | 9,710 | |
| 30 | - | 4,640 | 4,770 | 4,890 | 6,570 | 8,040 | 9,980 | 11,160 | |
SHD-SETGRS | 5 | 2,860 | 2,870 | - | - | - | - | - | - |
| 6 | 2,830 | 2,840 | 2,850 | 2,860 | 3,370 | - | - | - | |
| 8 | 2,850 | 2,860 | 2,870 | 2,880 | 3,390 | 4,850 | - | - | |
| 10 | 2,860 | 2,870 | 2,880 | 2,890 | 3,570 | 5,030 | 6,050 | - | |
| 12 | 2,940 | 2,970 | 2,990 | 3,010 | 4,090 | 5,690 | 6,710 | 7,730 | |
| 15 | 3,140 | 3,230 | 3,310 | 3,400 | 4,370 | 5,980 | 6,770 | 7,570 | |
| 20 | 3,460 | 3,550 | 3,650 | 3,740 | 5,030 | 6,700 | 7,380 | 8,070 | |
| 25 | 4,070 | 4,160 | 4,260 | 4,350 | 5,930 | 7,530 | 8,660 | 10,460 | |
| 30 | - | 4,940 | 5,070 | 5,190 | 7,070 | 8,790 | 10,730 | 11,910 | |
A2017
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～780.0 | |||
| 6 | 1,530 | 1,540 | 1,550 | 1,560 | 1,570 | - | - | - | |
| 白アルマイト(×1.0) | 8 | 1,570 | 1,580 | 1,590 | 1,600 | 1,610 | 1,620 | - | - |
| SL-AETGRS | 10 | 1,660 | 1,670 | 1,680 | 1,690 | 1,960 | 1,960 | 2,720 | - |
| 黒アルマイト(×1.1) | 12 | 1,760 | 1,770 | 1,790 | 1,810 | 2,220 | 2,380 | 2,900 | 3,480 |
| SL-ABETGRS | 15 | 1,900 | 1,980 | 2,060 | 2,140 | 2,430 | 2,590 | 3,090 | 3,590 |
| 20 | 2,120 | 2,210 | 2,310 | 2,400 | 2,880 | 3,090 | 3,570 | 4,090 | |
| 6 | 1,780 | 1,790 | 1,800 | 1,810 | 1,820 | - | - | - | |
| 白アルマイト(×1.0) | 8 | 1,820 | 1,830 | 1,840 | 1,850 | 1,860 | 1,870 | - | - |
| SH-AETGRS | 10 | 1,910 | 1,920 | 1,930 | 1,940 | 2,210 | 2,210 | 2,970 | - |
| 黒アルマイト(×1.1) | 12 | 2,010 | 2,020 | 2,040 | 2,060 | 2,470 | 2,630 | 3,150 | 3,730 |
| SH-ABETGRS | 15 | 2,150 | 2,230 | 2,310 | 2,390 | 2,680 | 2,840 | 3,340 | 3,840 |
| 20 | 2,370 | 2,460 | 2,560 | 2,650 | 3,130 | 3,340 | 3,820 | 4,340 | |
[ ! ]黒アルマイトの場合には白アルマイトの価格に1.1を掛けた金額になります。（1円単位切り捨て）
SS400相当
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～782.0 | |||
| SL-PETGRS | 5 | 2,060 | 2,070 | 2,080 | 2,100 | - | - | - | - |
| 6 | 2,080 | 2,100 | 2,110 | 2,120 | 2,130 | - | - | - | |
| 8 | 2,110 | 2,120 | 2,130 | 2,140 | 2,150 | 2,660 | - | - | |
| 10 | 2,120 | 2,130 | 2,140 | 2,150 | 2,200 | 2,710 | 3,270 | - | |
| 12 | 2,140 | 2,160 | 2,180 | 2,200 | 2,590 | 3,270 | 3,810 | 4,360 | |
| 15 | 2,230 | 2,320 | 2,410 | 2,510 | 2,860 | 3,540 | 4,000 | 4,460 | |
| 20 | 2,520 | 2,610 | 2,720 | 2,820 | 3,400 | 4,140 | 4,680 | 5,220 | |
| 25 | 2,890 | 3,000 | 3,100 | 3,210 | 3,950 | 4,620 | 5,390 | 6,700 | |
| 30 | - | 3,470 | 3,600 | 3,740 | 4,690 | 5,490 | 6,690 | 7,650 | |
| 35 | - | 3,970 | 4,130 | 4,270 | 5,530 | 6,340 | 7,810 | 9,260 | |
| 40 | - | 4,660 | 4,820 | 4,980 | 6,700 | 7,670 | 9,570 | 11,400 | |
| 50 | - | 5,910 | 6,170 | 6,430 | 8,780 | 9,860 | 12,530 | 14,980 | |
| SH-PETGRS | 5 | 2,560 | 2,570 | 2,580 | 2,600 | - | - | - | - |
| 6 | 2,580 | 2,600 | 2,610 | 2,620 | 2,930 | - | - | - | |
| 8 | 2,610 | 2,620 | 2,630 | 2,640 | 2,950 | 4,160 | - | - | |
| 10 | 2,620 | 2,630 | 2,640 | 2,650 | 3,000 | 4,210 | 4,770 | - | |
| 12 | 2,640 | 2,660 | 2,680 | 2,700 | 3,390 | 4,770 | 5,310 | 5,860 | |
| 15 | 2,730 | 2,820 | 2,910 | 3,010 | 3,660 | 5,040 | 5,500 | 5,960 | |
| 20 | 3,020 | 3,110 | 3,220 | 3,320 | 4,200 | 5,640 | 6,180 | 6,720 | |
| 25 | 3,390 | 3,500 | 3,600 | 3,710 | 4,750 | 6,120 | 6,890 | 8,200 | |
| 30 | - | 3,970 | 4,100 | 4,240 | 5,490 | 6,990 | 8,190 | 9,150 | |
| 35 | - | 4,470 | 4,630 | 4,770 | 6,330 | 7,840 | 9,310 | 10,760 | |
| 40 | - | 5,160 | 5,320 | 5,480 | 7,500 | 9,170 | 11,070 | 12,900 | |
| 50 | - | 6,410 | 6,670 | 6,930 | 9,580 | 11,360 | 14,030 | 16,480 | |
| SL-BETGRS | 5 | 2,140 | 2,150 | 2,160 | 2,170 | - | - | - | - |
| 6 | 2,110 | 2,120 | 2,130 | 2,140 | - | - | - | - | |
| 8 | 2,130 | 2,140 | 2,150 | 2,160 | - | - | - | - | |
| 10 | 2,140 | 2,150 | 2,160 | 2,170 | 2,230 | 2,740 | - | - | |
| 12 | 2,160 | 2,180 | 2,200 | 2,230 | 2,620 | 3,300 | 3,860 | - | |
| 15 | 2,260 | 2,340 | 2,430 | 2,530 | 2,890 | 3,570 | 4,050 | - | |
| 20 | 2,550 | 2,650 | 2,750 | 2,850 | 3,450 | 4,180 | 4,730 | - | |
| 25 | 2,940 | 3,040 | 3,130 | 3,240 | 4,010 | 4,670 | 5,460 | 6,780 | |
| 30 | - | 3,510 | 3,650 | 3,780 | 4,760 | 5,550 | 6,780 | 7,750 | |
| SH-BETGRS | 5 | 2,640 | 2,650 | 2,660 | 2,670 | - | - | - | - |
| 6 | 2,610 | 2,620 | 2,630 | 2,640 | - | - | - | - | |
| 8 | 2,630 | 2,640 | 2,650 | 2,660 | - | - | - | - | |
| 10 | 2,640 | 2,650 | 2,660 | 2,670 | 3,030 | 4,240 | - | - | |
| 12 | 2,660 | 2,680 | 2,700 | 2,730 | 3,420 | 4,800 | 5,360 | - | |
| 15 | 2,760 | 2,840 | 2,930 | 3,030 | 3,690 | 5,070 | 5,550 | - | |
| 20 | 3,050 | 3,150 | 3,250 | 3,350 | 4,250 | 5,680 | 6,230 | - | |
| 25 | 3,440 | 3,540 | 3,630 | 3,740 | 4,810 | 6,170 | 6,960 | 8,280 | |
| 30 | - | 4,010 | 4,150 | 4,280 | 5,560 | 7,050 | 8,280 | 9,250 | |
■ねじ径指定
SUS304
A2017
[ ! ]黒アルマイトはY≦500のみ適用となります。
[ ! ]黒アルマイトの場合には白アルマイトの価格に1.1を掛けた金額になります。（1円単位切り捨て）
SS400相当
SUS304
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～792.5 | |||
SL-SETG | 5 | 1,770 | 1,780 | - | - | - | - | - | - |
| 6 | 1,740 | 1,750 | 1,760 | 1,770 | 1,780 | - | - | - | |
| 8 | 1,760 | 1,770 | 1,780 | 1,790 | 1,800 | 2,310 | - | - | |
| 10 | 1,760 | 1,770 | 1,780 | 1,790 | 1,970 | 2,480 | 3,550 | - | |
| 12 | 1,850 | 1,870 | 1,890 | 1,910 | 2,540 | 3,200 | 4,270 | 5,340 | |
| 15 | 2,090 | 2,180 | 2,260 | 2,340 | 2,870 | 3,530 | 4,450 | 5,370 | |
| 20 | 2,450 | 2,540 | 2,640 | 2,730 | 3,580 | 4,300 | 5,070 | 5,840 | |
| 25 | - | 3,250 | 3,340 | 3,440 | 4,570 | 5,220 | 6,500 | 8,500 | |
| 30 | - | 4,170 | 4,300 | 4,420 | 5,830 | 6,600 | 8,800 | 10,040 | |
SH-SETG | 5 | 2,270 | 2,280 | - | - | - | - | - | - |
| 6 | 2,240 | 2,250 | 2,260 | 2,270 | 2,580 | - | - | - | |
| 8 | 2,260 | 2,270 | 2,280 | 2,290 | 2,600 | 3,810 | - | - | |
| 10 | 2,260 | 2,270 | 2,280 | 2,290 | 2,770 | 3,980 | 5,050 | - | |
| 12 | 2,350 | 2,370 | 2,390 | 2,410 | 3,340 | 4,700 | 5,770 | 6,840 | |
| 15 | 2,590 | 2,680 | 2,760 | 2,840 | 3,670 | 5,030 | 5,950 | 6,870 | |
| 20 | 2,950 | 3,040 | 3,140 | 3,230 | 4,380 | 5,800 | 6,570 | 7,340 | |
| 25 | - | 3,750 | 3,840 | 3,940 | 5,370 | 6,720 | 8,000 | 10,000 | |
| 30 | - | 4,670 | 4,800 | 4,920 | 6,630 | 8,100 | 10,300 | 11,540 | |
SHD-SETG | 5 | 2,570 | 2,580 | - | - | - | - | - | - |
| 6 | 2,540 | 2,550 | 2,560 | 2,570 | 3,080 | - | - | - | |
| 8 | 2,560 | 2,570 | 2,580 | 2,590 | 3,100 | 4,560 | - | - | |
| 10 | 2,560 | 2,570 | 2,580 | 2,590 | 3,270 | 4,730 | 5,800 | - | |
| 12 | 2,650 | 2,670 | 2,690 | 2,710 | 3,840 | 5,450 | 6,520 | 7,590 | |
| 15 | 2,890 | 2,980 | 3,060 | 3,140 | 4,170 | 5,780 | 6,700 | 7,620 | |
| 20 | 3,250 | 3,340 | 3,440 | 3,530 | 4,880 | 6,550 | 7,320 | 8,090 | |
| 25 | - | 4,050 | 4,140 | 4,240 | 5,870 | 7,470 | 8,750 | 10,750 | |
| 30 | - | 4,970 | 5,100 | 5,220 | 7,130 | 8,850 | 11,050 | 12,290 | |
A2017
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～780.0 | |||
| 6 | 1,240 | 1,250 | 1,260 | 1,270 | 1,280 | - | - | - | |
| 白アルマイト(×1.0) | 8 | 1,280 | 1,290 | 1,300 | 1,310 | 1,320 | 1,330 | - | - |
| SL-AETG | 10 | 1,370 | 1,380 | 1,390 | 1,400 | 1,670 | 1,670 | 2,430 | - |
| 黒アルマイト(×1.1) | 12 | 1,490 | 1,510 | 1,530 | 1,550 | 1,970 | 2,120 | 2,650 | 3,250 |
| SL-ABETG | 15 | 1,670 | 1,740 | 1,810 | 1,900 | 2,170 | 2,330 | 2,920 | 3,490 |
| 20 | 1,900 | 1,980 | 2,080 | 2,160 | 2,630 | 2,850 | 3,400 | 4,010 | |
| 6 | 1,490 | 1,500 | 1,510 | 1,520 | 1,530 | - | - | - | |
| 白アルマイト(×1.0) | 8 | 1,530 | 1,540 | 1,550 | 1,560 | 1,570 | 1,580 | - | - |
| SH-AETG | 10 | 1,620 | 1,630 | 1,640 | 1,650 | 1,920 | 1,920 | 2,680 | - |
| 黒アルマイト(×1.1) | 12 | 1,740 | 1,760 | 1,780 | 1,800 | 2,220 | 2,370 | 2,900 | 3,500 |
| SH-ABETG | 15 | 1,920 | 1,990 | 2,060 | 2,150 | 2,420 | 2,580 | 3,170 | 3,740 |
| 20 | 2,150 | 2,230 | 2,330 | 2,410 | 2,880 | 3,100 | 3,650 | 4,260 | |
[ ! ]黒アルマイトの場合には白アルマイトの価格に1.1を掛けた金額になります。（1円単位切り捨て）
SS400相当
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～792.5 | |||
| SL-PETG | 5 | 1,720 | 1,730 | 1,740 | 1,750 | - | - | - | - |
| 6 | 1,750 | 1,760 | 1,770 | 1,780 | 1,800 | - | - | - | |
| 8 | 1,770 | 1,780 | 1,800 | 1,810 | 1,830 | 2,340 | - | - | |
| 10 | 1,780 | 1,800 | 1,810 | 1,830 | 1,850 | 2,360 | 2,910 | - | |
| 12 | 1,810 | 1,840 | 1,860 | 1,880 | 2,290 | 2,950 | 3,510 | 4,060 | |
| 15 | 1,920 | 2,010 | 2,110 | 2,190 | 2,560 | 3,230 | 3,770 | 4,310 | |
| 20 | 2,230 | 2,330 | 2,430 | 2,540 | 3,110 | 3,850 | 4,490 | 5,120 | |
| 25 | - | 2,770 | 2,860 | 2,970 | 3,720 | 4,380 | 5,220 | 6,620 | |
| 30 | - | 3,270 | 3,410 | 3,540 | 4,540 | 5,330 | 6,630 | 7,630 | |
| 35 | - | 3,790 | 3,940 | 4,090 | 5,490 | 6,300 | 7,900 | 9,440 | |
| 40 | - | 4,530 | 4,680 | 4,840 | 6,740 | 7,710 | 9,800 | 11,710 | |
| 50 | - | 5,910 | 6,170 | 6,430 | 9,030 | 10,110 | 13,050 | 15,600 | |
| SH-PETG | 5 | 2,220 | 2,230 | 2,240 | 2,250 | - | - | - | - |
| 6 | 2,250 | 2,260 | 2,270 | 2,280 | 2,600 | - | - | - | |
| 8 | 2,270 | 2,280 | 2,300 | 2,310 | 2,630 | 3,840 | - | - | |
| 10 | 2,280 | 2,300 | 2,310 | 2,330 | 2,650 | 3,860 | 4,410 | - | |
| 12 | 2,310 | 2,340 | 2,360 | 2,380 | 3,090 | 4,450 | 5,010 | 5,560 | |
| 15 | 2,420 | 2,510 | 2,610 | 2,690 | 3,360 | 4,730 | 5,270 | 5,810 | |
| 20 | 2,730 | 2,830 | 2,930 | 3,040 | 3,910 | 5,350 | 5,990 | 6,620 | |
| 25 | - | 3,270 | 3,360 | 3,470 | 4,520 | 5,880 | 6,720 | 8,120 | |
| 30 | - | 3,770 | 3,910 | 4,040 | 5,340 | 6,830 | 8,130 | 9,130 | |
| 35 | - | 4,290 | 4,440 | 4,590 | 6,290 | 7,800 | 9,400 | 10,940 | |
| 40 | - | 5,030 | 5,180 | 5,340 | 7,540 | 9,210 | 11,300 | 13,210 | |
| 50 | - | 6,410 | 6,670 | 6,930 | 9,830 | 11,610 | 14,550 | 17,100 | |
| SL-BETG | 5 | 1,810 | 1,830 | 1,840 | 1,850 | - | - | - | - |
| 6 | 1,770 | 1,780 | 1,800 | 1,810 | - | - | - | - | |
| 8 | 1,800 | 1,810 | 1,830 | 1,840 | - | - | - | - | |
| 10 | 1,810 | 1,830 | 1,840 | 1,850 | 1,880 | 2,390 | - | - | |
| 12 | 1,840 | 1,860 | 1,880 | 1,900 | 2,330 | 3,010 | 3,590 | - | |
| 15 | 1,960 | 2,050 | 2,140 | 2,230 | 2,600 | 3,280 | 3,830 | - | |
| 20 | 2,270 | 2,370 | 2,460 | 2,570 | 3,180 | 3,910 | 4,550 | - | |
| 25 | - | 2,810 | 2,910 | 3,010 | 3,770 | 4,430 | 5,300 | 6,700 | |
| 30 | - | 3,330 | 3,470 | 3,600 | 4,600 | 5,390 | 6,730 | 7,730 | |
| SH-BETG | 5 | 2,310 | 2,330 | 2,340 | 2,350 | - | - | - | - |
| 6 | 2,270 | 2,280 | 2,300 | 2,310 | - | - | - | - | |
| 8 | 2,300 | 2,310 | 2,330 | 2,340 | - | - | - | - | |
| 10 | 2,310 | 2,330 | 2,340 | 2,350 | 2,680 | 3,890 | - | - | |
| 12 | 2,340 | 2,360 | 2,380 | 2,400 | 3,130 | 4,510 | 5,090 | - | |
| 15 | 2,460 | 2,550 | 2,640 | 2,730 | 3,400 | 4,780 | 5,330 | - | |
| 20 | 2,770 | 2,870 | 2,960 | 3,070 | 3,980 | 5,410 | 6,050 | - | |
| 25 | - | 3,310 | 3,410 | 3,510 | 4,570 | 5,930 | 6,800 | 8,200 | |
| 30 | - | 3,830 | 3,970 | 4,100 | 5,400 | 6,890 | 8,230 | 9,230 | |
■ねじ径指定・スパナ溝付
SUS304
A2017
[ ! ]黒アルマイトはY≦500のみ適用となります。
[ ! ]黒アルマイトの場合には白アルマイトの価格に1.1を掛けた金額になります。（1円単位切り捨て）
SS400相当
SUS304
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～792.5 | |||
SL-SETGS | 5 | 2,190 | 2,200 | - | - | - | - | - | - |
| 6 | 2,160 | 2,170 | 2,180 | 2,190 | 2,200 | - | - | - | |
| 8 | 2,180 | 2,190 | 2,200 | 2,210 | 2,220 | 2,730 | - | - | |
| 10 | 2,180 | 2,190 | 2,200 | 2,210 | 2,390 | 2,900 | 3,970 | - | |
| 12 | 2,270 | 2,290 | 2,310 | 2,330 | 2,960 | 3,620 | 4,690 | 5,760 | |
| 15 | 2,510 | 2,600 | 2,680 | 2,760 | 3,290 | 3,950 | 4,870 | 5,790 | |
| 20 | 2,870 | 2,960 | 3,060 | 3,150 | 4,000 | 4,720 | 5,490 | 6,260 | |
| 25 | - | 3,670 | 3,760 | 3,860 | 4,990 | 5,640 | 6,920 | 8,920 | |
| 30 | - | 4,590 | 4,720 | 4,840 | 6,250 | 7,020 | 9,220 | 10,460 | |
SH-SETGS | 5 | 2,690 | 2,700 | - | - | - | - | - | - |
| 6 | 2,660 | 2,670 | 2,680 | 2,690 | 3,000 | - | - | - | |
| 8 | 2,680 | 2,690 | 2,700 | 2,710 | 3,020 | 4,230 | - | - | |
| 10 | 2,680 | 2,690 | 2,700 | 2,710 | 3,190 | 4,400 | 5,470 | - | |
| 12 | 2,770 | 2,790 | 2,810 | 2,830 | 3,760 | 5,120 | 6,190 | 7,260 | |
| 15 | 3,010 | 3,100 | 3,180 | 3,260 | 4,090 | 5,450 | 6,370 | 7,290 | |
| 20 | 3,370 | 3,460 | 3,560 | 3,650 | 4,800 | 6,220 | 6,990 | 7,760 | |
| 25 | - | 4,170 | 4,260 | 4,360 | 5,790 | 7,140 | 8,420 | 10,420 | |
| 30 | - | 5,090 | 5,220 | 5,340 | 7,050 | 8,520 | 10,720 | 11,960 | |
SHD-SETGS | 5 | 2,990 | 3,000 | - | - | - | - | - | - |
| 6 | 2,960 | 2,970 | 2,980 | 2,990 | 3,500 | - | - | - | |
| 8 | 2,980 | 2,990 | 3,000 | 3,010 | 3,520 | 4,980 | - | - | |
| 10 | 2,980 | 2,990 | 3,000 | 3,010 | 3,690 | 5,150 | 6,220 | - | |
| 12 | 3,070 | 3,090 | 3,110 | 3,130 | 4,260 | 5,870 | 6,940 | 8,010 | |
| 15 | 3,310 | 3,400 | 3,480 | 3,560 | 4,590 | 6,200 | 7,120 | 8,040 | |
| 20 | 3,670 | 3,760 | 3,860 | 3,950 | 5,300 | 6,970 | 7,740 | 8,510 | |
| 25 | - | 4,470 | 4,560 | 4,660 | 6,290 | 7,890 | 9,170 | 11,170 | |
| 30 | - | 5,390 | 5,520 | 5,640 | 7,550 | 9,270 | 11,470 | 12,710 | |
A2017
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～780.0 | |||
| 6 | 1,660 | 1,670 | 1,680 | 1,690 | 1,700 | - | - | - | |
| 白アルマイト(×1.0) | 8 | 1,700 | 1,710 | 1,720 | 1,730 | 1,740 | 1,750 | - | - |
| SL-AETGS | 10 | 1,790 | 1,800 | 1,810 | 1,820 | 2,090 | 2,090 | 2,850 | - |
| 黒アルマイト(×1.1) | 12 | 1,910 | 1,930 | 1,950 | 1,970 | 2,390 | 2,540 | 3,070 | 3,670 |
| SL-ABETGS | 15 | 2,090 | 2,160 | 2,230 | 2,320 | 2,590 | 2,750 | 3,340 | 3,910 |
| 20 | 2,320 | 2,400 | 2,500 | 2,580 | 3,050 | 3,270 | 3,820 | 4,430 | |
| 6 | 1,910 | 1,920 | 1,930 | 1,940 | 1,950 | - | - | - | |
| 白アルマイト(×1.0) | 8 | 1,950 | 1,960 | 1,970 | 1,980 | 1,990 | 2,000 | - | - |
| SH-AETGS | 10 | 2,040 | 2,050 | 2,060 | 2,070 | 2,340 | 2,340 | 3,100 | - |
| 黒アルマイト(×1.1) | 12 | 2,160 | 2,180 | 2,200 | 2,220 | 2,640 | 2,790 | 3,320 | 3,920 |
| SH-ABETGS | 15 | 2,340 | 2,410 | 2,480 | 2,570 | 2,840 | 3,000 | 3,590 | 4,160 |
| 20 | 2,570 | 2,650 | 2,750 | 2,830 | 3,300 | 3,520 | 4,070 | 4,680 | |
[ ! ]黒アルマイトの場合には白アルマイトの価格に1.1を掛けた金額になります。（1円単位切り捨て）
SS400相当
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短 L～50 | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～100 | ～150 | ～200 | ～300 | ～400 | ～600 | ～792.5 | |||
| SL-PETGS | 5 | 2,170 | 2,180 | 2,190 | 2,200 | - | - | - | - |
| 6 | 2,200 | 2,210 | 2,230 | 2,240 | 2,260 | - | - | - | |
| 8 | 2,230 | 2,240 | 2,260 | 2,270 | 2,280 | 2,790 | - | - | |
| 10 | 2,240 | 2,260 | 2,270 | 2,280 | 2,300 | 2,810 | 3,360 | - | |
| 12 | 2,270 | 2,290 | 2,310 | 2,330 | 2,740 | 3,410 | 3,970 | 4,520 | |
| 15 | 2,380 | 2,460 | 2,560 | 2,650 | 3,010 | 3,690 | 4,230 | 4,770 | |
| 20 | 2,680 | 2,790 | 2,880 | 2,990 | 3,560 | 4,300 | 4,940 | 5,580 | |
| 25 | - | 3,220 | 3,320 | 3,420 | 4,170 | 4,830 | 5,670 | 7,080 | |
| 30 | - | 3,730 | 3,870 | 4,000 | 4,990 | 5,780 | 7,090 | 8,080 | |
| 35 | - | 4,240 | 4,400 | 4,550 | 5,940 | 6,750 | 8,350 | 9,900 | |
| 40 | - | 4,980 | 5,130 | 5,290 | 7,190 | 8,170 | 10,250 | 12,160 | |
| 50 | - | 6,360 | 6,620 | 6,880 | 9,480 | 10,570 | 13,500 | 16,050 | |
| SH-PETGS | 5 | 2,670 | 2,680 | 2,690 | 2,700 | - | - | - | - |
| 6 | 2,700 | 2,710 | 2,730 | 2,740 | 3,060 | - | - | - | |
| 8 | 2,730 | 2,740 | 2,760 | 2,770 | 3,080 | 4,290 | - | - | |
| 10 | 2,740 | 2,760 | 2,770 | 2,780 | 3,100 | 4,310 | 4,860 | - | |
| 12 | 2,770 | 2,790 | 2,810 | 2,830 | 3,540 | 4,910 | 5,470 | 6,020 | |
| 15 | 2,880 | 2,960 | 3,060 | 3,150 | 3,810 | 5,190 | 5,730 | 6,270 | |
| 20 | 3,180 | 3,290 | 3,380 | 3,490 | 4,360 | 5,800 | 6,440 | 7,080 | |
| 25 | - | 3,720 | 3,820 | 3,920 | 4,970 | 6,330 | 7,170 | 8,580 | |
| 30 | - | 4,230 | 4,370 | 4,500 | 5,790 | 7,280 | 8,590 | 9,580 | |
| 35 | - | 4,740 | 4,900 | 5,050 | 6,740 | 8,250 | 9,850 | 11,400 | |
| 40 | - | 5,480 | 5,630 | 5,790 | 7,990 | 9,670 | 11,750 | 13,660 | |
| 50 | - | 6,860 | 7,120 | 7,380 | 10,280 | 12,070 | 15,000 | 17,550 | |
| SL-BETGS | 5 | 2,270 | 2,280 | 2,290 | 2,300 | - | - | - | - |
| 6 | 2,230 | 2,240 | 2,260 | 2,270 | - | - | - | - | |
| 8 | 2,260 | 2,270 | 2,280 | 2,290 | - | - | - | - | |
| 10 | 2,270 | 2,280 | 2,290 | 2,300 | 2,330 | 2,840 | - | - | |
| 12 | 2,290 | 2,310 | 2,330 | 2,350 | 2,790 | 3,460 | 4,040 | - | |
| 15 | 2,410 | 2,510 | 2,590 | 2,680 | 3,060 | 3,730 | 4,280 | - | |
| 20 | 2,720 | 2,820 | 2,920 | 3,020 | 3,630 | 4,370 | 5,000 | - | |
| 25 | - | 3,260 | 3,360 | 3,470 | 4,220 | 4,890 | 5,750 | 7,150 | |
| 30 | - | 3,780 | 3,920 | 4,050 | 5,050 | 5,850 | 7,190 | 8,180 | |
| SH-BETGS | 5 | 2,770 | 2,780 | 2,790 | 2,800 | - | - | - | - |
| 6 | 2,730 | 2,740 | 2,760 | 2,770 | - | - | - | - | |
| 8 | 2,760 | 2,770 | 2,780 | 2,790 | - | - | - | - | |
| 10 | 2,770 | 2,780 | 2,790 | 2,800 | 3,130 | 4,340 | - | - | |
| 12 | 2,790 | 2,810 | 2,830 | 2,850 | 3,590 | 4,960 | 5,540 | - | |
| 15 | 2,910 | 3,010 | 3,090 | 3,180 | 3,860 | 5,230 | 5,780 | - | |
| 20 | 3,220 | 3,320 | 3,420 | 3,520 | 4,430 | 5,870 | 6,500 | - | |
| 25 | - | 3,760 | 3,860 | 3,970 | 5,020 | 6,390 | 7,250 | 8,650 | |
| 30 | - | 4,280 | 4,420 | 4,550 | 5,850 | 7,350 | 8,690 | 9,680 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦白・黒アルマイト、三価クロメートを除く
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]D＝35,40,50は50本以上、出荷日・価格共にお見積りになります。
◦白・黒アルマイト、三価クロメート
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]D=35,40,50と黒アルマイトは50個以上の場合、出荷日・価格共にお見積りになります。
◦白・黒アルマイト、三価クロメートを除く
| 数量区分 | 標準対応 | ||||||||
| 小口 | 大口 | ||||||||
| 数 量 | 1～4 | 5～9 | 10～14 | 15～19 | 20～49 | 50～100 | 101～300 | 301～500 | 501～600 |
| 値引率 | 基準単価 | 23% | 25% | 30% | 35% | 38% | 38% | 50% | 60% |
| 出荷日 | 通常 | ＋1日 | ＋4日 | ||||||
[ ! ]D＝35,40,50は50本以上、出荷日・価格共にお見積りになります。
◦白・黒アルマイト、三価クロメート
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～4 | 5～9 | 10～14 | 15～19 | 20～49 | 50～100 | 101～ |
| 値引率 | 基準単価 | 23% | 25% | 30% | 35% | 43% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
[ ! ]D=35,40,50と黒アルマイトは50個以上の場合、出荷日・価格共にお見積りになります。
納期
◦白・黒アルマイト・三価クロメートを除く
[ NG ]ストーク適用不可
| 6 | 日目出荷 |
◦白・黒アルマイト・三価クロメート
[ NG ]ストーク適用不可
| 9 | 日目出荷 |
出荷日については、こちらをご覧ください。
概要・仕様
使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【クリーン洗浄品】円形支柱－片端おねじ片端めねじのレビュー
この商品のレビューはありません
レビューを書く
支柱カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
