【クリーン洗浄品】円形支柱－片端めねじ－

【クリーン洗浄品】円形支柱－片端めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
  • LVCは1明細行のご注文が20本以下の場合にのみ適用されます。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定79件の候補があります。

Loading...

外形図・規格表

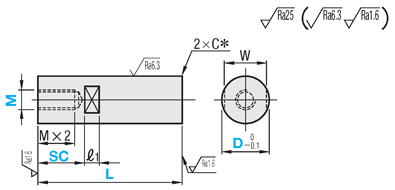

外形図

●片端めねじ
[ ! ]L、SC、ℓ1寸の寸法公差はJISB0405m級に準じる。
＊コーナーはC0.2〜0.5
[ ! ]スパナ溝付近は研磨のため光沢が出ることがあります。[ ! ]SC≦L−ℓ1 [ ! ]材質SS400相当の商品には防錆油がつきます。
[ ! ]白・黒アルマイトはめねじ内部に表面処理されない場合があります。[ ! ]白・黒アルマイトは軸端面にセンター穴が付く場合があります。
[ ! ]同軸度等の精度を求める場合シャフトをご検討ください。
Type[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-SETMNSUS304－脱脂洗浄一般環境防錆梱包一般環境
SH-SETMN精密洗浄クラス1000脱気2重梱包クラス10
SHD-SETMN電解研磨＋精密洗浄
SL-AETMNA2017-T4白アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-AETMN精密洗浄クラス1000脱気2重梱包クラス10
SL-ABETMN黒アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-ABETMN精密洗浄クラス1000脱気2重梱包クラス10
SL-PETMNSS400相当無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-PETMN精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−SC−M
SL-SETMN10−300−SC250−M5
SH-SETMN12−351−SC50−M6
SHD-SETMN15−500−SC30−M8

■L寸公差表
L寸L寸公差
15≦L≦300±0.1
300＜L≦600±0.3
600＜L≦800±0.4

型式L
指定0.1mm単位
＊D＝5,35,40,50は指定0.5mm単位		SC
指定0.5mm単位		M(並目)
選択		Wℓ1
TypeD
SUS304（D≦30）
SL-SETMN
SH-SETMN
SHD-SETMN
A2017 白アルマイト(6≦D≦30, L≦500)
SL-AETMN
SH-AETMN
A2017 黒アルマイト(6≦D≦20, L≦500)
SL-ABETMN
SH-ABETMN
SS400相当
SL-PETMN
SH-PETMN		＊515.0〜100.00〜92.02.63     48
615.0〜300.00〜292.034     5
820.0〜400.00〜392.0345    7
1020.0〜600.0(500)0〜592.0(492)3456   8
1225.0〜700.0(500)0〜690.0(490)4568   1010
1535.0〜800.0(500)0〜790.0(490)56810   13
2040.0〜800.0(500)0〜790.0(490)5681012  17
2555.0〜800.0(500)0〜790.0(490)568101216 22
3065.0〜800.0(500)0〜785.0(485)568101216202715
＊3580.0〜800.00〜800.06810121620 30
＊4080.0〜800.00〜800.081012162024 3620
＊5080.0〜800.00〜800.01012162024  41
[ ! ] SC≦M×3の場合、W−M≧2が必要です。
[ ! ] L寸・SC寸（　）は白・黒アルマイトに適用。

追加工

型式−L−SC−M−(LKC・LVC)
SL-SETMN10−300.2−SC250−M5−LKC
AlterationsL寸公差変更全長（L寸）精度変更
CodeLKCLVC
Spec.L寸法公差は以下のようになります。
指定方法 LKC
LKC使用時、L寸単位0.1mm指定可
L寸　L寸公差　
  15 ≦ L ≦ 300±0.05
300 ＜ L ≦ 600±0.10
600 ＜ L ≦ 800±0.15
[ NG ]黒アルマイトは適用不可		複数注文時、各L寸法のバラつきを
±0.02mm以内に致します。
指定方法 LVC
[ ! ]L≦200かつ1明細行のご注文が
　　20本以下の場合に適用
￥/1Code40050
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト
