【クリーン洗浄品】四角支柱　片端おねじ片端めねじ

【クリーン洗浄品】四角支柱　片端おねじ片端めねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定70件の候補があります。

Loading...

外形図・規格表

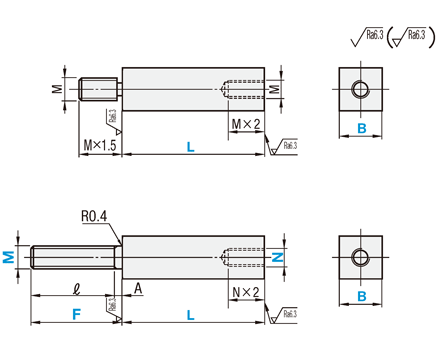

外形図

■片端おねじ片端めねじ
●L寸指定
●L寸・ねじ径指定
[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。
[ ! ]めねじの加工によりめねじ部のBが多少ふくらむことがあります。
[ ! ]おねじ部先端にセンター穴がつく場合があります。
[ ! ]材質SS400相当の商品には防錆油がつきます。
Type[ M ]材質[ S ]表面処理洗浄方法
L寸指定L寸・ねじ径指定洗浄方法洗浄環境梱包形態梱包環境
SL-SLRFGSL-SLRGFSUS304－脱脂洗浄一般環境防錆梱包一般環境
SH-SLRFGSH-SLRGF精密洗浄クラス1000脱気2重梱包クラス10
SHD-SLRFGSHD-SLRGF電解研磨＋精密洗浄
SL-PLRFGSL-PLRGFSS400相当無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-PLRFGSH-PLRGF精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−F−M−N
(片端おねじ片端めねじL寸指定)SL-SLRFG10−150
(片端おねじ片端めねじL寸・ねじ径指定)SH-SLRGF15−350−F32−M8−N6

B寸公差
8  0
−0.36
10
12  0
−0.43
15
20  0
−0.52
25
30

■片端おねじ片端めねじ L寸指定
型式L
指定1mm単位		M
(並目)
TypeB
SL-SLRFG
SH-SLRFG
SHD-SLRFG

SL-PLRFG
SH-PLRFG		810〜150M4
1015〜300M5
1225〜400M6
1530〜400M8
2040〜400M10
2550〜400M12
3060〜400M16
[ ! ]L≦M×4のめねじは通しになります。[ ! ]L≧めねじM×3＋2となります。
[ ! ]L≦M×6の場合めねじ下穴が貫通になる場合があります。

■片端おねじ片端めねじ L寸・ねじ径指定
型式L
指定1mm単位		F
指定1mm単位		M(並目)選択N(並目)選択ℓ
TypeB
SL-SLRGF
SH-SLRGF
SHD-SLRGF

SL-PLRGF
SH-PLRGF		810〜1508〜2545      345     ℓ＝F−A(ℓmax＝M×5)
1015〜3008〜30456      456    ℓ＝F−A(ℓmax＝M×5)
1225〜40010〜40 568     4568   ℓ＝F−A(ℓmax＝M×5)
1530〜40012〜40  6810    4568   ℓ＝F−A(ℓmax＝M×5)
2040〜40015〜60    1012    5681012 ℓ＝F−A(ℓmax＝M×5)
2550〜40020〜80    101216    68101216ℓ＝F−A(ℓmax＝M×5)
3060〜40025〜80     121620    8101216ℓ＝F−A(ℓmax＝M×5)
[ ! ]片端おねじ片端めねじはL≧めねじN×3＋2となります。

◦不完全おねじ部の最小値
MAmin
42
53
64
84
105
126
167
209

■L寸公差表
Ｌ寸Ｌ寸公差
10 ≦ L ≦ 300±0.1
300 ＜ L ≦ 400±0.3

追加工

型式−L−F−M−N−(LKC・TP・WTP)
SL-SLRFG10−150      −LKC
SH-SLRGF15−100−F32−M5−N6−TP20-P20-WTP30-K30
AlterationsCodeSpec.￥/1Code
L寸法公差変更

LKCL寸法公差は以下のようになります。
指定方法 LKC
L寸　　L寸公差　　
 10≦ L ≦ 300±0.05
300 ＜ L ≦ 400±0.10
400
側面タップ穴追加工
TP
片側面タップ穴加工します。
指定方法 TP10－P10
[ ! ]TP, Pは1mm単位指定
[ ! ]おねじの場合、TP≧(2＋MA/2)
　　めねじの場合、TP≧M×2＋MA/2
[ ! ]P≦L－TP－M(N)×2－MA/2
[ ! ]P＝0の時タップ穴は1つとなります。
タップ径MA
(タップ深さは
MA×1.5)
BMA
8～10M3
12～20M4
25～30M5
400
AlterationsCodeSpec.￥/1Code
2側面タップ穴追加工
WTP
TPと90度対面に側面タップ穴加工します。
指定方法 WTP10－K10
[ ! ]WTP, Kは1mm単位指定
[ ! ]WTP≧(M(N)×2＋NA/2)
[ ! ]片端おねじ片端めねじの場合
　　K≦L－WTP－NA/2－2
　　両端めねじの場合
　　K≦L－WTP－M(N)×2－NA/2
[ ! ]K＝0の時タップ穴は
　　1つとなります。
タップ径NA
(タップ深さは
NA×1.5)
BNA
8～10M3
12～20M4
25～30M5
[ ! ]TPと同位置に指定の場合、タップ穴同士
　　が干渉する場合があります。
[ ! ]WTPはTPご利用時のみ適用
[ ! ]片端おねじ片端めねじはめねじ端面から
　　WTP→Kの順番となります。
300
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
