【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）用突起付薄型ステンレスブラケット

【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）用突起付薄型ステンレスブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
213円 ～ 850円
税込価格
234円 ～ 935円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 特性・用途：
    クリーン洗浄
  • ブラケット種類：
    薄型ブラケット
  • シリーズ：
    ミスミ　5シリーズ（溝幅6mm）
  • 適用フレーム幅(mm)：
    20
  • 適用溝数：
    1列溝
  • 突起位置選択：
    両側突起付き
  • 直角度：
    基準なし
  • 材質：
    SUS304
  • フレームNo.：
    5
  • フレームサイズ：
    20・25・40共用
  • ブラケットタイプ：
    突起付薄型ステンレスブラケット
  • カバー取付け穴追加工：
    無
  • 適合ボルト：
    M5ボルト
  • フレーム接続穴数：
    2
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS304

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！5シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定21件の候補があります。

Loading...

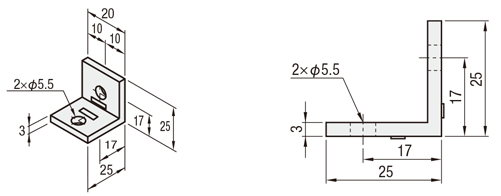

外形図・規格表

Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HBLSP5SUS304脱脂洗浄一般環境防錆梱包一般環境
SH-HBLSP5精密洗浄クラス1000脱気2重梱包クラス10
SHD-HBLSP5電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HBLSP5
型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準単価￥スライド単価
ボルト個数Tナット個数1〜99コ100〜200
SL-HBLSP510CBM5−82HNTT5−52686430412
SH-HBLSP5580556
SHD-HBLSP5670643
[ ! ]表示数量超えはWOSにてご確認ください。

追加工

型式－(P・SET・SST・SEU・SSU・SEP・SSP)
SL-HBLSP5－P
SH-HBLSP5－SET
SL-HBLSP5－P-SET
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)		ブラケットをフレームに取付ける適用
ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLSS5指定時
 ボルトナット
Code型式個数型式個数
SETCBM5－82HNTT5－52
SSTSCB5－8HNTTBS5－5
SEUCBM5－8HNTU5－5
SSUSCB5－8SHNTU5－5
SEPCBM5－8HNTP5－5
SSPSCB5－8SHNTP5－5

[ ! ]HBLSS5以外をご指定の際は適合
ボルト・ナットをご確認ください。

－SETSSTSEUSSUSEPSSP
HBLSS58764113175113132
HBLSSB598−124−124−
HBLSD5175128226349226264
HBLSDB5109−134−134−
HBLST5240192316460316332
HBLSP58764113175113132
[ ! ]付属品もブラケット同様に洗浄を行います。

追加工詳細

■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SSTSCB5-10ステンレス先入れHNTTBS5-5ステンレス無し
SSUSCB5-10ステンレス先入れSHNTU5-5ステンレス有り
SSPSCB5-10ステンレス後入れSHNTP5-5ステンレス有り

使用例

特長：フレーム溝にはまる突起がついた薄型ブラケットです。
突起は締結作業時の回り止めとなるため、作業性に優れます。

■HBLSP
（突起付溝型ステンレスブラケット）の特長

類似商品

■5シリーズ-1列溝-押出型ブラケット

商品名薄型ブラケット 厚型ブラケット極厚型
ブラケット		厚型ブラケット偏芯ブラケット異種サイズ
フレーム接続
ブラケット		不等辺
ブラケット
製品写真

5シリーズ（溝幅6mm）用突起付薄型ステンレスブラケット 関連画像1_類似商品

5シリーズ（溝幅6mm）用突起付薄型ステンレスブラケット 関連画像2_類似商品

5シリーズ（溝幅6mm）用突起付薄型ステンレスブラケット 関連画像3_類似商品

5シリーズ（溝幅6mm）用突起付薄型ステンレスブラケット 関連画像4_類似商品

5シリーズ（溝幅6mm）用突起付薄型ステンレスブラケット 関連画像5_類似商品

5シリーズ（溝幅6mm）用突起付薄型ステンレスブラケット 関連画像6_類似商品

5シリーズ（溝幅6mm）用突起付薄型ステンレスブラケット 関連画像7_類似商品

特長クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。厚型ブラケットとボルトの本数が同じでより強固に接続できます。1面に取付穴が2個のタイプです。4本のボルトを使用するためフレームをより強固に接続可能です。穴位置が偏芯しており、側面にプレートを付ける際、3mm厚のプレートもフレーム面と面イチで取付可能です。取付穴が互い違いのタイプです。20角と30角のフレームを接続可能なタイプです。縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。
許容荷重6868338331176833-1004
代表型式HBLST5HBLTS5HBLUS5HBLTSW5HBLTH5HBLTS6-5LHBLTF5
本商品
（突起付き）		HBKTS5
（直角加工タイプ）		HBKUS5
（直角加工タイプ）
