【クリーン洗浄品】コンベヤ用エンドテーブル

【クリーン洗浄品】コンベヤ用エンドテーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    クリーン洗浄
  • B：
    25 / 50
  • E：
    20 / 25
  • F：
    50 / 100
  • P：
    20 / 100 / 150
  • 材質：
    SU304
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SU304

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

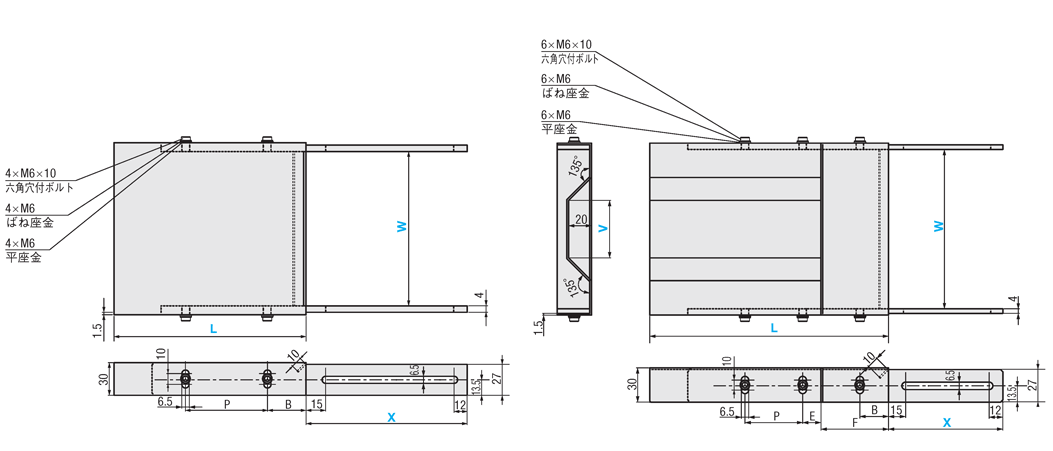

外形図・規格表

（フラットタイプ）
（凹凸タイプ）

[ ! ]L≧310の場合、追加工YNS（溶接ナット＋脚）を推奨いたします。
[ ! ]コンベヤ取付用ボルトは付属しません。コンベヤのナットサイズを確認いただき、ボルトをご用意ください。
Type[ M ]材質洗浄方法
フラットタイプ凹凸タイプ洗浄方法洗浄環境梱包形態梱包環境
SL-CGSTSL-CGSWSU304脱脂洗浄一般環境防錆梱包一般環境
SH-CGSTSH-CGSW精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−W−L−X−V
SL-CGST−250−300−100
SH-CGSW−255−400−150−130
型式WLX
選択		V[ ! ]
選択		BEFP許容荷重
(kgf)		￥基準単価 1～10コ
フラットタイプ凹凸タイプ
指定1mm単位指定10mm単位SL-CGSTSH-CGSTSL-CGSWSH-CGSW
フラットタイプ
SL-CGST
SH-CGST

凹凸タイプ
SL-CGSW
SH-CGSW		85～150100～250100
150		15
20		2520502015.05,8306,4306,6207,220
260～40050251001006,0406,6406,8207,420
410～5001506,4207,0207,2607,860
151～250100～25050
70		252050205,9406,5406,8207,420
260～40050251001006,4207,0207,2607,860
410～5001507,2807,8807,9708,570
251～350100～25090
130		252050206,1806,7806,9807,580
260～40050251001007,0207,6207,7708,370
410～5001508,1108,7108,9709,570
351～500100～250100
150		252050206,3606,9607,2907,890
260～40050251001008,0508,6508,9609,560
410～5001508,8109,4109,64010,240
[ ! ]V寸法は凹凸タイプのみ選択
[ ! ]表示数量超えはWOSにてご確認ください。

追加工

型式−W−L−X−V−(YN・YNS)
SH-CGSW−250−300−100−70−YNS750
追加工
コード		追加工内容適用条件指定例¥/1Code
YN溶接ナット
テーブル側面両端にM6のナットを
追加（溶接）します。
取付の汎用性が高まります。		[ ! ]適用条件は以下となります。
CGST：L-(B+P+15)≧70
CGSW：L-(F+E+P+15)≧70		SH-CGSW−250−300−100−70−YN300
YNS溶接ナット＋脚
荷重サポートための脚を追加します。
バラの状態で届きますのでお客様に
て組立が必要です。

〈指定方法〉：　YNS800
指定範囲：200～1200（10mm単位指定）
付属品：六角穴付ボルト　2個		[ ! ]W≧151の時指定可能
[ ! ]200≦YNS≦1200
[ ! ]適用条件は以下となります。
CGST：L-(B+P+15)≧70
CGSW：L-(F+E+P+15)≧70		SH-CGSW−250−300−100−70−YNS750
YNS
（10mm単位指定）		¥/1Code
200～4904,140
500～6904,380
700～9904,690
1000～12005,340
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
タイプ
L(mm)
V(mm)
W(mm)
X(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
脱脂洗浄
フラットタイプ
100 ～ 500
-
85 ～ 500
100 ～ 150
10

1個

-( - )

8日目

脱脂洗浄
凹凸タイプ
100 ～ 500
15 ～ 150
85 ～ 500
100 ～ 150
10

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】ワークの一時ストックに便利なコンベヤ用エンドテーブルです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 9 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

【クリーン洗浄品】コンベヤ用エンドテーブル:関連画像
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
