【クリーン洗浄品】５シリーズ_アルミフレーム用後入れボルト

【クリーン洗浄品】５シリーズ_アルミフレーム用後入れボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
430円 ～ 580円
税込価格
473円 ～ 638円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！5シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

外形図・規格表

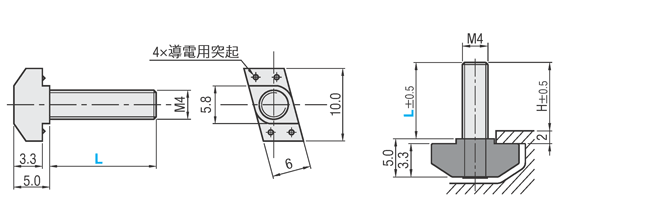

外形図

■後入れボルト：ボルトの有効長
アルミフレーム溝部

Type[ M ]材質洗浄方法
ナット部ボルト部洗浄方法洗浄環境梱包形態梱包環境
SL-HATLSN5−4SUS316相当
(焼結)		SUS304脱脂洗浄一般環境防錆梱包一般環境
SH-HATLSN5−4精密洗浄クラス1000脱気2重梱包クラス１0
SHD-HATLSN5−4電解研磨＋精密洗浄
＊導電機能付
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L
SL-HATLSN5-4−12
SH-HATLSN5-4−17

型式LH対応
フレーム
(シリーズ)		￥基準単価￥スライド単価
1〜29コ30〜149150〜600
SL-HATLSN5−41211.75シリーズ430412391
SH-HATLSN5−4520499473
SHD-HATLSN5−4580556527

型式LH対応
フレーム
(シリーズ)		￥基準単価￥スライド単価
1〜150コ151〜299300〜499
SL-HATLSN5−41716.75シリーズ430430412
SH-HATLSN5−4520520499
SHD-HATLSN5−4580580556
[ ! ]表示数量超えはWOSにてご確認ください。


仕様・概要

  • 本製品はボルト一体型ナットです。
  • ボルトを締める工数を削減できます。

■導電機能とは

  • 導電用ナットには突起がついています。
  • 取り付けた際に突起でアルミフレームのアルマイト皮膜を剥離させることにより導電性をもたせます。

使用例

  • 本製品は後入れナットです。組立て後に溝から装着可能です。
  • フレーム溝に挿入した後でもボルトが確認でき、容易に接合部品との位置決めやブラケットの接続が可能です。



選定サポート情報

■対応シリーズ

本製品は ミスミ製 5シリーズ（溝幅6mm）のアルミフレームに対応しております。



５シリーズ




■先入れ/後入れの違い

・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。



後入れ：組立後に溝から装着が可能です。




■アルミフレームが詰まって取れなくなった場合

六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。

アルミフレーム 総合情報ページ
