【クリーン洗浄品】埋め込み取手　ステンレスタイプ（丸形）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 5,150円～ 6,430円

税込価格: 5,665円～ 7,073円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
本体種類：

埋め込み取手
付加機能：

なし
材質：

ステンレス
詳細材質：

SUS304相当
取付方法：

めねじ
長手寸法 L1(mm)：

114
短手寸法 (W)(mm)：

41
取付必要深さ(mm)：

15
材質証明書：

対象
材質証明書：表面処理：

鏡面

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定4件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

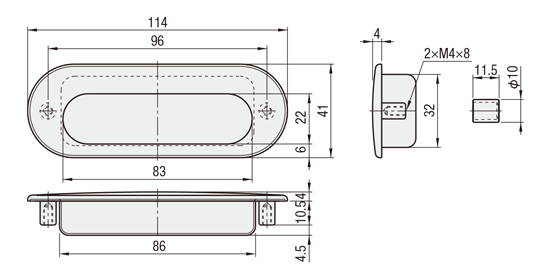

外形図・規格表
型番リスト
詳細情報

外形図・規格表

Type	部品名					洗浄方法
	本体		ケース		スペーサー
	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-UWAUSS	SCS14	鏡面研磨/ヘアライン	SUS304	ヘアライン	SUS304	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-UWAUSS						精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-UWAUSS						電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。
[ ! ]十字穴付トラス小ねじ（ステンレス製）が2セット付属しています

規格表

型式

SL-UWAUSS－H

SH-UWAUSS－M

SHD-UWAUSS－H

型式		重量 (g)	￥基準価格
			SL-UWAUSS	SH-UWAUSS	SHD-UWAUSS
Type	仕上		1～20コ	1～20コ	1～20コ
SL-UWAUSS SH-UWAUSS SHD-UWAUSS	M (鏡面研磨) H (ヘアライン)	105	5,150	5,950	6,430

[ ! ]表示数量超えはWOSにてご確認ください。

取付概要

■取付加工例

■取付仕様図

スペーサー

十字穴付トラス小ねじM4×8

注意事項

・締め付けトルクは設定していません。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数:

型番	特性・用途	表面処理	洗浄方法	材質証明書：材質	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-UWAUSS-H	クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ヘアライン仕上] ヘアライン仕上	精密洗浄	SUS304	10	1個	5,950円( 6,545円 )	3日目
SH-UWAUSS-M	クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	鏡面	精密洗浄	SUS304	10	1個	5,950円( 6,545円 )	3日目
SHD-UWAUSS-H	クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ヘアライン仕上] ヘアライン仕上	電解研磨＋精密洗浄	ステンレス	10	1個	6,430円( 7,073円 )	3日目
SHD-UWAUSS-M	クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	鏡面	電解研磨＋精密洗浄	ステンレス	10	1個	6,430円( 7,073円 )	3日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・取手取り付け外観が丸い、ステンレス製の埋め込み取手です。

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

日目出荷

[ ! ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

■取付加工例

■取付仕様図

スペーサー

十字穴付トラス小ねじM4×8

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
