【クリーン洗浄品】溶接スタンド　－形鋼タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

クリーン洗浄
種類：

形鋼
材質証明書：

対象

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

型番

未確定42件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

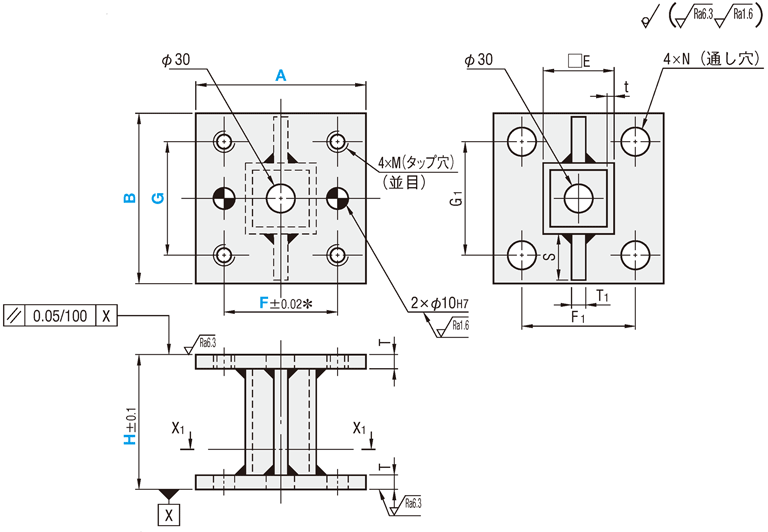

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]

矢視　X₁－X₁

[ ! ]φ30穴は、穴無しタイプ・穴位置指定タイプ共通です。
[ ! ]＊公差はφ10H7穴に適用します。

Type		[ M ]材質	[ S ]表面処理	洗浄方法
穴無しタイプ	穴位置指定タイプ	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
－	SL-YSFT	SUS304	SUS304	脱脂洗浄	一般環境	防錆梱包	一般環境
－	SH-YSFT			精密洗浄	クラス1000	脱気2重梱包	クラス10
－	SHD-YSFT			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-YSSTM	SL-YSMT	SS400	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-YSSTM	SH-YSMT	SS400	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	B	−	H	−	G	−	F
SL-YSFT150	−	B150	−	H200	−	G100	−	F95
SH-YSFT200	−	B200	−	H250	−	G150	−	F150

■穴無しタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		B	H 選択	T	T₁	E	t	S	￥基準単価
									SL-YSSTM			SH-YSSTM
Type	A								H100	H150 H200	H250 H300	H100	H150 H200	H250 H300

SL-YSSTM SH-YSSTM	100	100	100	10	9	50	3.2	22	12,500	14,640	16,630	15,000	17,140	19,130
		120	150					32	12,930	15,080	17,350	15,430	17,580	19,850
		150	200					44	13,490	15,580	18,530	15,990	18,080	21,030
	125	120	250			75	4.5	19	14,020	16,050	19,070	16,520	18,550	21,570
	150	150	300	14	12			32	16,610	19,930	23,050	19,110	22,430	25,550
	200	200				100		44	19,450	23,120	26,290	21,950	25,620	28,790

■穴位置指定タイプ

型式		B	H 選択	指定 1mm単位		T	T₁	E	t	S	F₁	G₁	M	N	￥基準単価
															SL-YSFT			SH-YSFT			SHD-YSFT			SL-YSMT			SH-YSMT
															H100	H150 H200	H250 H300	H100	H150 H200	H250 H300	H100	H150 H200	H250 H300	H100	H150 H200	H250 H300	H100	H150 H200	H250 H300
Type	A			G	F										H100	H150 H200	H250 H300	H100	H150 H200	H250 H300	H100	H150 H200	H250 H300	H100	H150 H200	H250 H300	H100	H150 H200	H250 H300
SL-YSFT SH-YSFT SHD-YSFT SL-YSMT SH-YSMT	100	100	100 150 200 250 300	30〜80	70〜80	10	9	50	3.2	22	80	80	M10	11	13,800	15,670	17,400	16,300	18,170	19,900	17,800	19,670	21,400	12,650	14,660	16,590	15,150	17,160	19,090
		120		30〜100						32		100			14,430	16,350	18,440	16,930	18,850	20,940	18,430	20,350	22,440	13,100	15,150	17,320	15,600	17,650	19,820
		150		30〜130						44		130			15,340	17,180	20,460	17,840	19,680	22,960	19,340	21,180	24,460	13,750	15,740	18,750	16,250	18,240	21,250
	125	120		30〜100	95〜100			75	4.5	19	100	100			15,470	17,230	20,500	17,970	19,730	23,000	19,470	21,230	24,500	14,180	16,110	19,140	16,680	18,610	21,640
	150	150		35〜120	95〜120	14	12	75		32	120	120	M12	14	19,420	23,120	26,520	21,920	25,620	29,020	23,420	27,120	30,520	16,970	20,290	23,420	19,470	22,790	25,920
	200	200		35〜170	120〜170	14	12	100		44	160	160	M12	14	23,720	27,930	30,220	26,220	30,430	32,720	27,720	31,930	34,220	20,010	23,730	26,040	22,510	26,230	28,540

追加工

型式	-	B	-	H	-	G	-	F	-	(HKC)
SL-YSFT150	-	B150	-	H200	-	G100	-	F95	-	HKC

Alteration

Code

Spec.

￥/1Code

HKC

H寸法の公差をH±0.05
に変更します。

指定方法

HKC

1,000

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数:

型番	洗浄方法	材質	表面処理	穴加工	A寸(mm)	B寸(mm)	高さ H(mm)	F(mm)	G(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-YSFT100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]

1個

-( - )

8日目

SH-YSFT100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]

1個

-( - )

8日目

SH-YSFT100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]

1個

-( - )

8日目

SH-YSFT125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]

1個

-( - )

8日目

SH-YSFT150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]

1個

-( - )

8日目

SH-YSFT200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]

1個

-( - )

8日目

SH-YSMT100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]

1個

-( - )

8日目

SH-YSMT100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]

1個

-( - )

8日目

SH-YSMT100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]

1個

-( - )

8日目

SH-YSMT125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]

1個

-( - )

8日目

SH-YSMT150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]

1個

-( - )

8日目

SH-YSMT200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]

1個

-( - )

8日目

SH-YSSTM100-B100-H[100,150,200,250,300]

1個

-( - )

8日目

SH-YSSTM100-B120-H[100,150,200,250,300]

1個

-( - )

8日目

SH-YSSTM100-B150-H[100,150,200,250,300]

1個

-( - )

8日目

SH-YSSTM125-B120-H[100,150,200,250,300]

1個

-( - )

8日目

SH-YSSTM150-B150-H[100,150,200,250,300]

1個

-( - )

8日目

SH-YSSTM200-B200-H[100,150,200,250,300]

1個

-( - )

8日目

SHD-YSFT100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]

1個

-( - )

8日目

SHD-YSFT100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]

1個

-( - )

8日目

SHD-YSFT100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]

1個

-( - )

8日目

SHD-YSFT125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]

1個

-( - )

8日目

SHD-YSFT150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]

1個

-( - )

8日目

SHD-YSFT200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]

1個

-( - )

8日目

SL-YSFT100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]

1個

-( - )

8日目

SL-YSFT100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]

1個

-( - )

8日目

SL-YSFT100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]

1個

-( - )

8日目

SL-YSFT125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]

1個

-( - )

8日目

SL-YSFT150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]

1個

-( - )

8日目

SL-YSFT200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]

1個

-( - )

8日目

SL-YSMT100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]

1個

-( - )

8日目

SL-YSMT100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]

1個

-( - )

8日目

SL-YSMT100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]

1個

-( - )

8日目

SL-YSMT125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]

1個

-( - )

8日目

SL-YSMT150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]

1個

-( - )

8日目

SL-YSMT200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]

1個

-( - )

8日目

SL-YSSTM100-B100-H[100,150,200,250,300]

1個

-( - )

8日目

SL-YSSTM100-B120-H[100,150,200,250,300]

1個

-( - )

8日目

SL-YSSTM100-B150-H[100,150,200,250,300]

1個

-( - )

8日目

SL-YSSTM125-B120-H[100,150,200,250,300]

1個

-( - )

8日目

SL-YSSTM150-B150-H[100,150,200,250,300]

1個

-( - )

8日目

SL-YSSTM200-B200-H[100,150,200,250,300]

1個

-( - )

8日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜19	20〜50	51〜
値引率	基準単価	5%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
