【クリーン洗浄品】水圧用ブロックマニホールド　２連　－横貫通穴・上穴タイプー　ＢＭＢＷ□シリーズ

【クリーン洗浄品】水圧用ブロックマニホールド　２連　－横貫通穴・上穴タイプー　ＢＭＢＷ□シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • アルミ材質品（白アルマイト）の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定867件の候補があります。

Loading...

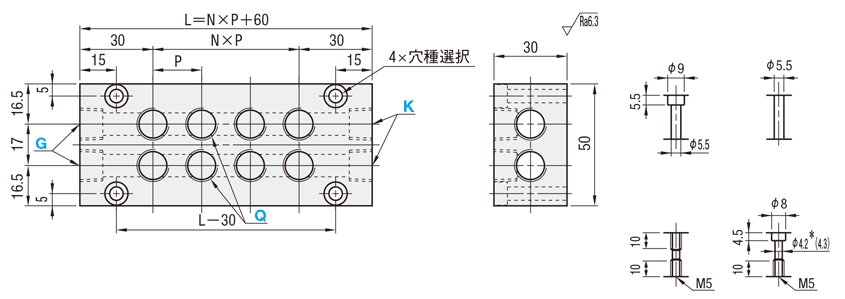

外形図・規格表

●取付穴形状変更

ザグリ穴（ZA）

通し穴（NA）

タップ穴（T）

ザグリタップ穴（ZT）

ねじ部　JIS B0203 Rc（PT）
＊ 図面は連数4を選択時のものです。ポートねじ数は12となります。
 （ポートねじ数とはQ・G・Kのねじ合計の数を指します。）
[ ! ]＊（4.3）はSUS304のみ適用
[ ! ]取付穴形状を自由にお選び頂けます。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外径寸法公差、M5のめねじ深さ公差は除く。
用途Type[ M ]材質[ S ]表面処理最高使用圧力洗浄方法
スタンダードタイプGねじタイプ洗浄方法洗浄環境梱包形態梱包環境
水圧用SL-BMBWRSL-G-BMBWRSUS304－20.6MPa≒210kgf/cm2以下脱脂洗浄一般環境防錆梱包一般環境
SH-BMBWRSH-G-BMBWR精密洗浄クラス1000脱気2重梱包クラス10
SHD-BMBWRSHD-G-BMBWR電解研磨＋精密洗浄
エア用SL-BMSWSL-G-BMSWアルミ合金－1MPa≒10kgf/cm2以下脱脂洗浄一般環境防錆梱包一般環境
SH-BMSWSH-G-BMSW精密洗浄クラス1000脱気2重梱包クラス10
SHD-BMSWSHD-G-BMSW電解研磨＋精密洗浄
SL-BMSWASL-G-BMSWA白アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-BMSWASH-G-BMSWA精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−Q−G−K

Type 取付穴 連数
SL-BMBWR ZA 4−Q1−G2−K2
SL-G−BMBWRT3−Q1−G2−K2(Gねじ)
■SUS304
型式Rc(PT)、M(並目)選択ピッチPピッチ数NQ・R・G・K￥基準単価
Type取付穴形状選択連数Q・G・K総ねじ数SL-BMBWRSH-BMBWRSHD-BMBWR
SL-BMBWRZA(ザグリ)11(1/8)20069,75010,65011,250
SH-BMBWRNA(通し穴)2M3(M3)1811,08011,98012,580
SHD-BMBWRT(タップ)3M4(M4)21012,22013,12013,720
 ZT(ザグリタップ)45(M5)31213,51014,41015,010
  52(1/4)41414,53015,43016,030
  6 51615,77016,67017,270
[ ! ]Q・G・Kは（　）の前の1・2・M3・M4・5でご指定ください。
■SUS304　Gねじタイプ
型式Rc(PT)、M(並目)選択ピッチPピッチ数NQ・R・G・K￥基準単価
Type取付穴形状選択連数Q・G・K総ねじ数SL-G-BMBWRSH-G-BMBWRSHD-G-BMBWR
SL-G-BMBWRZA(ザグリ)11(1/8)20069,75010,65011,250
SH-G-BMBWRNA(通し穴)22(1/4)1811,08011,98012,580
SHD-G-BMBWRT(タップ)3 21012,22013,12013,720
 ZT(ザグリタップ)4 31213,51014,41015,010
  5 41414,53015,43016,030
  6 51615,77016,67017,270
[ ! ]Q・G・Kは（　）の前の1・2でご指定ください。
■アルミ合金
型式Rc(PT)、M(並目)選択ピッチPピッチ数NQ・R・G・K￥基準単価
Type取付穴形状選択連数Q・G・K総ねじ数SL-BMSWSH-BMSWSHD-BMSWSL-BMSWASH-BMSWA
SL-BMSWZA(ザグリ)11(1/8)20066,5306,5306,5306,5306,530
SH-BMSWNA(通し穴)2M3(M3)186,9106,9106,9106,9106,910
SHD-BMSWT(タップ)3M4(M4)2107,2807,2807,2807,2807,280
SL-BMSWAZT(ザグリタップ)45(M5)3127,6607,6607,6607,6607,660
SH-BMSWA 52(1/4)4148,0408,0408,0408,0408,040
  6 5168,4108,4108,4108,4108,410
[ ! ]Q・G・Kは（　）の前の1・2・M3・M4・5でご指定ください。
■アルミ合金　Gねじタイプ
型式Rc(PT)、M(並目)選択ピッチPピッチ数NQ・R・G・K￥基準単価
Type取付穴形状選択連数Q・G・K総ねじ数SL-G-BMSWSH-G-BMSWSHD-G-BMSWSL-G-BMSWASH-G-BMSWA
SL-G-BMSWZA(ザグリ)11(1/8)20066,5306,5306,5306,5306,530
SH-G-BMSWNA(通し穴)22(1/4)186,9106,9106,9106,9106,910
SHD-G-BMSWT(タップ)3 2107,2807,2807,2807,2807,280
SL-G-BMSWAZT(ザグリタップ)4 3127,6607,6607,6607,6607,660
SH-G-BMSWA 5 4148,0408,0408,0408,0408,040
  6 5168,4108,4108,4108,4108,410
[ ! ]Q・G・Kは（　）の前の1・2でご指定ください。
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）※ステンレス材質品はアルカリ系温純水洗浄を行う場合もございます。清浄度に変更はございません。

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
