仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

【クリーン洗浄品】リンク　キリ穴タイプ

【クリーン洗浄品】リンク　キリ穴タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定70件の候補があります。

Loading...

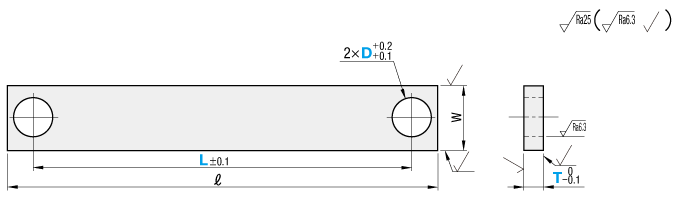

外形図・規格表

リンク　キリ穴タイプ:関連画像
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、W寸法は除く。
Type[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-LINSSUS304-脱脂洗浄一般環境防錆梱包一般環境
SH-LINS精密洗浄クラス1000脱気2重梱包クラス１0
SHD-LINS電解研磨＋精密洗浄
SL-LINM一般構造用鋼無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-LINM精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−T
SL-LINS10−80−9
SH-LINS6−100−5
SHD-LINS20−150−9
型式L
指定1mm単位		T
選択		Wℓ￥基準単価
SUS304一般構造用鋼 無電解ニッケルメッキ
TypeDSL-LINSSH-LINSSHD-LINSSL-LINMSH-LINM
SUS304
SL-LINS
SH-LINS
SHD-LINS

一般構造用鋼
SL-LINM
SH-LINM		310〜1505 10L＋81,5001,7101,8501,4101,580
45
55 L＋10
65913L＋12
815〜1505916L＋16
1020〜2005919L＋201,6701,8802,0201,5701,750
12 9
13 9L＋22
1420〜200 919L＋302,7202,9303,0701,8001,980
15 9L＋30
16 925L＋322,9203,1303,2701,9702,150
18 9L＋361,9802,160
2030〜300 932L＋453,2403,4503,5902,5902,770
25 9L＋503,3903,6003,7402,6102,790
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
洗浄方法
材質
表面処理
リンク穴直径(φ)
L(mm)
T(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
一般構造用鋼
無電解ニッケルメッキ
3
10 ～ 150
5
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
4
10 ～ 150
5
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
5
10 ～ 150
5
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
6
10 ～ 150
5 ～ 9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
8
15 ～ 150
5 ～ 9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
10
20 ～ 200
5 ～ 9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
12
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
13
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
14
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
15
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
16
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
18
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
20
30 ～ 300
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
一般構造用鋼
無電解ニッケルメッキ
25
30 ～ 300
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
3
10 ～ 150
5
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
4
10 ～ 150
5
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
5
10 ～ 150
5
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
6
10 ～ 150
5 ～ 9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
8
15 ～ 150
5 ～ 9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
10
20 ～ 200
5 ～ 9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
12
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
13
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
14
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
15
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
16
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
18
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
20
30 ～ 300
9
SUS304
-
10

1個

-( - )

5日目

精密洗浄
SUS304
なし
25
30 ～ 300
9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
3
10 ～ 150
5
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
4
10 ～ 150
5
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
5
10 ～ 150
5
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
6
10 ～ 150
5 ～ 9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
8
15 ～ 150
5 ～ 9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
10
20 ～ 200
5 ～ 9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
12
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
13
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
14
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
15
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
16
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
18
20 ～ 200
9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
20
30 ～ 300
9
SUS304
-
10

1個

-( - )

5日目

電解研磨＋精密洗浄
SUS304
なし
25
30 ～ 300
9
SUS304
-
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
3
10 ～ 150
5
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
4
10 ～ 150
5
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
5
10 ～ 150
5
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
6
10 ～ 150
5 ～ 9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
8
15 ～ 150
5 ～ 9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
10
20 ～ 200
5 ～ 9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
12
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
13
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
14
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
15
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
16
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
18
20 ～ 200
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
20
30 ～ 300
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
一般構造用鋼
無電解ニッケルメッキ
25
30 ～ 300
9
一般構造用鋼
無電解ニッケルメッキ
10

1個

-( - )

5日目

脱脂洗浄
SUS304
なし
3
10 ～ 150
5
SUS304
-
10

1個

-( - )

5日目

脱脂洗浄
SUS304
なし
4
10 ～ 150
5
SUS304
-
10

1個

-( - )

5日目

脱脂洗浄
SUS304
なし
5
10 ～ 150
5
SUS304
-
10

1個

-( - )

5日目

脱脂洗浄
SUS304
なし
6
10 ～ 150
5 ～ 9
SUS304
-
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～910～1415～1920～5051～100101～
値引率基準単価5%10%18%20%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 6 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】リンク　キリ穴タイプ

【クリーン洗浄品】リンク　キリ穴タイプ

    【クリーン洗浄品】リンク　－３穴タイプ－

    【クリーン洗浄品】リンク　－３穴タイプ－

      【クリーン洗浄品】リンク　－ベントタイプ－

      【クリーン洗浄品】リンク　－ベントタイプ－

        【クリーン洗浄品】クランプリンク　－２クランプタイプ－

        【クリーン洗浄品】クランプリンク　－２クランプタイプ－

          【クリーン洗浄品】クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－

          【クリーン洗浄品】クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－

            【クリーン洗浄品】リンク　－長穴タイプ－

            【クリーン洗浄品】リンク　－長穴タイプ－

              【クリーン洗浄品】リンク　－片欠けタイプ－

              【クリーン洗浄品】リンク　－片欠けタイプ－

                【クリーン洗浄品】リンク　リンクバ－　おねじ一山タイプ

                【クリーン洗浄品】リンク　リンクバ－　おねじ一山タイプ

                  【クリーン洗浄品】リンク　－スタンダードタイプ－　Ｄ２寸フリ－

                  【クリーン洗浄品】リンク　－スタンダードタイプ－　Ｄ２寸フリ－

                    リンク　－汎用タイプ－

                    リンク　－汎用タイプ－

                      リンク　－ベントタイプ－

                      リンク　－ベントタイプ－

                        リンク　キリ穴タイプ

                        リンク　キリ穴タイプ

                          リンク　－３穴タイプ－

                          リンク　－３穴タイプ－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   6日目   8日目   6日目   6日目   6日目   6日目   6日目   3日目～   3日目   5日目   2日目   3日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 該当なし 該当なし 該当なし 該当なし
                            形状 標準（コーナーカットなし） 標準（コーナーカットあり） ベントタイプ クランプリンク クランプリンク 長穴タイプ 片欠けタイプ リンクバー - - ベントタイプ 標準（コーナーカットなし） 標準（コーナーカットあり）
                            穴数 2つ 3つ 3つ 2つ 2つ - - - 2つ 2つ 3つ 2つ 3つ
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象

                            【クリーン洗浄品】リンク　キリ穴タイプのレビュー

                            この商品のレビューはありません レビューを書く

                            リンクカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
