【クリーン洗浄品】面圧ハイトルクタイミングプーリ　S3Ｍタイプ-メカロックスタンダード組込

【クリーン洗浄品】面圧ハイトルクタイミングプーリ　S3Ｍタイプ-メカロックスタンダード組込
  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
15,470円 ～ 18,860円
税込価格
17,017円 ～ 20,746円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 種類：
    面圧プーリ
  • ベルト種類：
    S3M
  • 使用ベルト幅(mm)：
    10
  • プーリ形状：
    E形
  • 表面処理：
    なし
  • 材質：
    SUS304
  • タイミングプーリ/アイドラー：
    プーリ
  • 材質証明書：
    対象
  • 材質証明書：材質：
    プーリ：SUS304 |フランジ：SUS304 |メカロック：SUS304相当

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定80件の候補があります。

Loading...

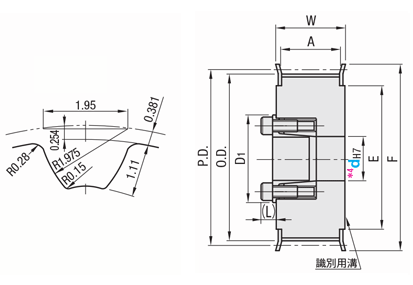

外形図・規格表

●プーリ形状

E形

標準歯形

歯溝寸法は歯数によって若干変わります。（Pitch:3.0mm）
*4 表2の呼び幅とメカロック内径の組み合せの場合、メカロック取付穴は段付穴ではなく、メカロック外径の貫通穴になります。（E形のみ）
[ ! ]フランジカシメ済 取付け方法は>>こちらをご参照ください。

表1：軸穴径選択
dH7最大許容
トルク(N・m)		D1(L)
810.723.56
1012.725.5

表2：プーリ貫通穴組み合わせ
呼び幅メカロック内径 dH7
S3M1008・10

■ベルト呼び幅・寸法
mm呼び
S3M100
A11
W15
Typeベルト幅[ M ] 材質*1洗浄方法
10mmプーリフランジメカロック洗浄方法洗浄環境梱包形態梱包環境
SL-HHTSS3M100SUS304SUS304SUS304相当脱脂洗浄一般環境防錆梱包一般環境
SH-HHTS精密洗浄クラス1000脱気2重梱包クラス１0
＊1 材質・付属品は相当材に変更する場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−プーリ形状−軸穴径
SL-HHTS60S3M100−E−10

型式プーリ
形状		Dh7選択P.DO.DFE
Type歯数種類
呼び幅
SL-HHTS
SH-HHTS		40S3M100E838.2037.444432
4139.1538.39
4240.1139.354836
4341.0640.30
448・1042.0241.25
4542.9742.21
4643.9343.16
4744.8844.125038
4845.8445.07
4946.7946.035240
5047.7546.98
5148.7047.94
5249.6648.8955
5350.6149.85
5451.5750.80
5552.5251.766146
5653.4852.71
5754.4353.67
5855.3954.62
5956.3455.58
6057.3056.53
7268.7567.997458

追加工

型式−プーリ形状−軸穴径−(FC・NFC・LFC・RFC)
SL-HHTS60S3M100−E−10−LFC
Alterationsフランジカットフランジカシメなしフランジカシメ片側のみ
CodeFCNFCLFC・RFC
Spec.フランジをカットして低くします。
FC：0.5mm単位指定

[ ! ]フランジ外周は表面処理されていません。

面圧ハイトルクタイミングプーリ　Ｓ３Ｍタイプ　-メカロックスタンダード組込（センタリング機能付）-:関連画像
[ ! ]FC≧(O. D.)＋1
[ ! ]FC≦F－2
指定方法 FC35
フランジをカシメずに出荷いたします。
(フランジ付属)
面圧ハイトルクタイミングプーリ　Ｓ３Ｍタイプ　-メカロックスタンダード組込（センタリング機能付）-:関連画像
ブッシュ側(LFC)又はブッシュ反対側(RFC)の片側のみフランジをカシメて出荷いたします。(フランジ1枚付属)
面圧ハイトルクタイミングプーリ　Ｓ３Ｍタイプ　-メカロックスタンダード組込（センタリング機能付）-:関連画像
￥/1Code300無料無料
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗（Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
環境対応
特性・用途
歯数(T)
洗浄方法
軸穴径 d(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-
-
40
精密洗浄
8
10

1個

16,670円( 18,337円 )

8日目

-
-
41
精密洗浄
8
10

1個

16,790円( 18,469円 )

8日目

-
-
42
精密洗浄
8
10

1個

16,800円( 18,480円 )

8日目

-
-
43
精密洗浄
8
10

1個

16,810円( 18,491円 )

8日目

RoHS対応（10物質）
クリーン洗浄
44
精密洗浄
8
10

1個

16,820円( 18,502円 )

8日目

-
-
44
精密洗浄
10
10

1個

17,120円( 18,832円 )

8日目

RoHS対応（10物質）
クリーン洗浄
45
精密洗浄
8
10

1個

16,990円( 18,689円 )

8日目

-
-
45
精密洗浄
10
10

1個

17,290円( 19,019円 )

8日目

-
-
46
精密洗浄
8
10

1個

17,000円( 18,700円 )

8日目

RoHS対応（10物質）
クリーン洗浄
46
精密洗浄
10
10

1個

17,300円( 19,030円 )

8日目

-
-
47
精密洗浄
8
10

1個

17,010円( 18,711円 )

8日目

-
-
47
精密洗浄
10
10

1個

17,310円( 19,041円 )

8日目

-
-
48
精密洗浄
8
10

1個

17,020円( 18,722円 )

8日目

-
-
48
精密洗浄
10
10

1個

17,320円( 19,052円 )

8日目

-
-
49
精密洗浄
8
10

1個

17,130円( 18,843円 )

8日目

-
-
49
精密洗浄
10
10

1個

17,420円( 19,162円 )

8日目

-
-
50
精密洗浄
8
10

1個

17,140円( 18,854円 )

8日目

RoHS対応（10物質）
クリーン洗浄
50
精密洗浄
10
10

1個

17,430円( 19,173円 )

8日目

-
-
51
精密洗浄
8
10

1個

17,530円( 19,283円 )

8日目

RoHS対応（10物質）
クリーン洗浄
51
精密洗浄
10
10

1個

17,820円( 19,602円 )

8日目

-
-
52
精密洗浄
8
10

1個

17,540円( 19,294円 )

8日目

-
-
52
精密洗浄
10
10

1個

17,830円( 19,613円 )

8日目

-
-
53
精密洗浄
8
10

1個

17,550円( 19,305円 )

8日目

-
-
53
精密洗浄
10
10

1個

17,840円( 19,624円 )

8日目

RoHS対応（10物質）
クリーン洗浄
54
精密洗浄
8
10

1個

17,710円( 19,481円 )

8日目

-
-
54
精密洗浄
10
10

1個

18,000円( 19,800円 )

8日目

-
-
55
精密洗浄
8
10

1個

17,720円( 19,492円 )

8日目

RoHS対応（10物質）
クリーン洗浄
55
精密洗浄
10
10

1個

18,010円( 19,811円 )

8日目

-
-
56
精密洗浄
8
10

1個

17,730円( 19,503円 )

8日目

RoHS対応（10物質）
クリーン洗浄
56
精密洗浄
10
10

1個

18,020円( 19,822円 )

8日目

-
-
57
精密洗浄
8
10

1個

17,810円( 19,591円 )

8日目

-
-
57
精密洗浄
10
10

1個

18,100円( 19,910円 )

8日目

-
-
58
精密洗浄
8
10

1個

17,820円( 19,602円 )

8日目

-
-
58
精密洗浄
10
10

1個

18,120円( 19,932円 )

8日目

-
-
59
精密洗浄
8
10

1個

17,830円( 19,613円 )

8日目

-
-
59
精密洗浄
10
10

1個

18,130円( 19,943円 )

8日目

-
-
60
精密洗浄
8
10

1個

17,840円( 19,624円 )

8日目

-
-
60
精密洗浄
10
10

1個

18,140円( 19,954円 )

8日目

-
-
72
精密洗浄
8
10

1個

18,570円( 20,427円 )

8日目

-
-
72
精密洗浄
10
10

1個

18,860円( 20,746円 )

8日目

-
-
40
脱脂洗浄
8
10

1個

15,470円( 17,017円 )

8日目

-
-
41
脱脂洗浄
8
10

1個

15,590円( 17,149円 )

8日目

-
-
42
脱脂洗浄
8
10

1個

15,600円( 17,160円 )

8日目

-
-
43
脱脂洗浄
8
10

1個

15,610円( 17,171円 )

8日目

RoHS対応（10物質）
クリーン洗浄
44
脱脂洗浄
8
10

1個

15,620円( 17,182円 )

8日目

-
-
44
脱脂洗浄
10
10

1個

15,920円( 17,512円 )

8日目

RoHS対応（10物質）
クリーン洗浄
45
脱脂洗浄
8
10

1個

15,790円( 17,369円 )

8日目

-
-
45
脱脂洗浄
10
10

1個

16,090円( 17,699円 )

8日目

-
-
46
脱脂洗浄
8
10

1個

15,800円( 17,380円 )

8日目

RoHS対応（10物質）
クリーン洗浄
46
脱脂洗浄
10
10

1個

16,100円( 17,710円 )

8日目

-
-
47
脱脂洗浄
8
10

1個

15,810円( 17,391円 )

8日目

-
-
47
脱脂洗浄
10
10

1個

16,110円( 17,721円 )

8日目

-
-
48
脱脂洗浄
8
10

1個

15,820円( 17,402円 )

8日目

-
-
48
脱脂洗浄
10
10

1個

16,120円( 17,732円 )

8日目

-
-
49
脱脂洗浄
8
10

1個

15,930円( 17,523円 )

8日目

-
-
49
脱脂洗浄
10
10

1個

16,220円( 17,842円 )

8日目

-
-
50
脱脂洗浄
8
10

1個

15,940円( 17,534円 )

8日目

RoHS対応（10物質）
クリーン洗浄
50
脱脂洗浄
10
10

1個

16,230円( 17,853円 )

8日目

-
-
51
脱脂洗浄
8
10

1個

16,330円( 17,963円 )

8日目

RoHS対応（10物質）
クリーン洗浄
51
脱脂洗浄
10
10

1個

16,620円( 18,282円 )

8日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

「メカロックスタンダードタイプ」を組込んだタイミングプーリです。センタリング機能付きです。

【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト、オープンエンドベルト　ポリウレタン・クロロプレンゴム（フリースパン・長尺）
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング


◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

技術情報

技術情報

納期・価格

価格表

歯数￥本体価格 1～10コ
SL-HHTSSH-HHTS
4015,47016,670
4115,59016,790
4215,60016,800
4315,61016,810
4415,92017,120
4516,09017,290
4616,10017,300
4716,11017,310
4816,12017,320
4916,22017,420
5016,23017,430
5116,62017,820
5216,63017,830
5316,64017,840
5416,80018,000
5516,81018,010
5616,82018,020
5716,90018,100
5816,92018,120
5916,93018,130
6016,94018,140
7217,66018,860

dH7￥メカロック
組込価格
(本体価格＋)
87,540
107,830
基準単価は（本体価格＋メカロック組込価格）となります。

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～1011～
値引率基準単価お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 9 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】面圧ハイトルクタイミングプーリ　S3Ｍタイプ-メカロックスタンダード組込

【クリーン洗浄品】面圧ハイトルクタイミングプーリ　S3Ｍタイプ-メカロックスタンダード組込

    タイミングプーリー 歯ピッチ3mm・ベルト幅6mm_3GT

    タイミングプーリー 歯ピッチ3mm・ベルト幅6mm_3GT

      タイミングプーリー 歯ピッチ3mm・ベルト幅9mm_3GT

      タイミングプーリー 歯ピッチ3mm・ベルト幅9mm_3GT

        タイミングプーリー 歯ピッチ1.5mm・ベルト幅3mm_1.5GT

        タイミングプーリー 歯ピッチ1.5mm・ベルト幅3mm_1.5GT

          タイミングプーリー 歯ピッチ2mm・ベルト幅6mm_2GT

          タイミングプーリー 歯ピッチ2mm・ベルト幅6mm_2GT

            タイミングプーリー 歯ピッチ2mm・ベルト幅4mm_2GT

            タイミングプーリー 歯ピッチ2mm・ベルト幅4mm_2GT

              【クリーン洗浄品】タイミングプーリ　Ｔ２．５タイプ

              【クリーン洗浄品】タイミングプーリ　Ｔ２．５タイプ

                スタークイック S3M0150

                スタークイック S3M0150

                  スタークイック S3M0100

                  スタークイック S3M0100

                    PXプーリ P3M形（アルミタイプ）

                    PXプーリ P3M形（アルミタイプ）

                      PXプーリ P3M形（棒状・アルミタイプ）

                      PXプーリ P3M形（棒状・アルミタイプ）

                        【エコノミーシリーズ】 RoHS対応 タイミングプーリ S8Mタイプ

                        【エコノミーシリーズ】 RoHS対応 タイミングプーリ S8Mタイプ

                          PXロックプーリ Sタイプ P8M形（アルミ）

                          PXロックプーリ Sタイプ P8M形（アルミ）
                            メーカー ミスミ 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック ミスミ 三ツ星ベルト 三ツ星ベルト 椿本チエイン 椿本チエイン ミスミ 椿本チエイン
                            通常価格 15,470円～ 4,041円～ 4,397円～ 3,897円～ 4,397円～ 4,033円～ - 2,967円～ 2,399円～ 2,579円～ 6,417円 1,410円～ 9,547円～
                            通常出荷日 8日目   4日目   3日目～   在庫品1日目～   当日出荷可能 4日目   4日目   6日目   5日目～   5日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 8日目～
                            種類 面圧プーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ 棒状タイミングプーリ タイミングプーリ 面圧プーリ
                            ベルト種類 S3M 3GT 3GT 1.5GT 2GT 2GT T2.5 S3M S3M P3M P3M S8M P8M
                            使用ベルト幅(mm) 10 6 9 3 6 4 7 15 10 - 100 - -
                            プーリ形状 E形 W形 W形 W形 W形 W形 - - - B形 - - E形
                            表面処理 なし なし なし なし なし なし 白アルマイト - - - - 白アルマイト -

                            【クリーン洗浄品】面圧ハイトルクタイミングプーリ　S3Ｍタイプ-メカロックスタンダード組込のレビュー

                            この商品のレビューはありません レビューを書く

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
