【クリーン洗浄品】６シリーズ用先入れダブルジョイント用ナット

【クリーン洗浄品】６シリーズ用先入れダブルジョイント用ナット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
360円 ～ 520円
税込価格
396円 ～ 572円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

  • CADデータ未対応

Loading...

外形図・規格表

Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HDJRNSUS304脱脂洗浄一般環境防錆梱包一般環境
SH-HDJRN精密洗浄クラス1000脱気2重梱包クラス１0
SHD-HDJRN電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SHD-HDJRN6

型式適用質量
(g)		￥基準単価￥スライド単価
TypeNo.対応フレーム先入れダブルジョイントボルト1〜99コ100〜120
SL-HDJRN66シリーズ30角HDJFSN6CBM5−4043360342
SH-HDJRN460437
SHD-HDJRN520494
[ ! ]表示数量超えはWOSにてご確認ください。


接続方法

本製品は 先入れダブルジョイントと一緒に使用します。



【フレームに追加工を行い継ぎ足しする方法】

例：断面30×60の4000mmのアルミフレームに1000mmのアルミフレームを継ぎ足す場合

1. 4000mmのアルミフレーム右側にS穴を水平にあける
2. 1000mmのアルミフレーム左側にD穴を水平にあける
3. 先入れダブルジョイントをS穴の数分用意
4. 先入れダブルジョイント用ナットをD穴の数分用意
5. 六角穴付きボルトを先入れダブルジョイント部品×2個用意
6. （5）のボルトを（3）の先入れダブルジョイントに通す。
7. （5）のボルトの頭をS穴に入れてから（3）をS穴に入れる。
8. （4）のタップが溝と水平になるように（2）のフレームのD穴に入れる。
9. （7）で取り付けたボルトで（4）に締結する。これを両面の溝数分行う。




シリーズ記号商品名型式数量備考
6（1）30×60アルミフレームS穴HFS6-3060-4000-RSH1-
（2）30×60アルミフレームD穴HFS6-3060-1000-LDH1-
（3）先入れダブルジョイント単品HDJFSN621セットで2個
（4）先入れダブルジョイント用ナットHDJRN62-
（5）六角穴付きボルトCBM5-404-

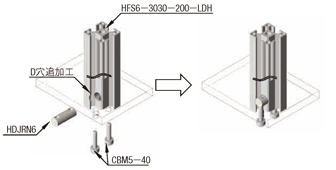

使用例

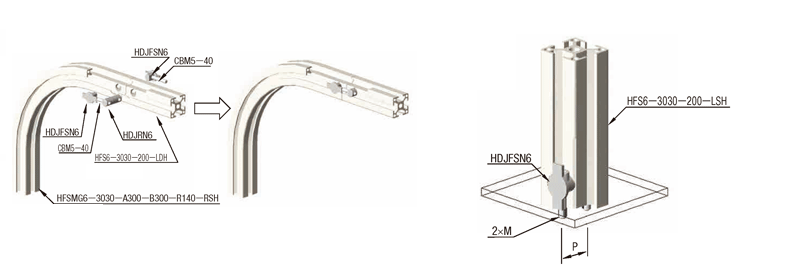

曲げフレームとの接続例
プレートにフレームを立てる例
 型式使用フレーム　M　　P　
Type No. 
HDJFSN66シリーズ30角520.6
6シリーズ50角40.6
6シリーズ60角50.6
[ ! ]形状が同じであれば、表面処理違い・材質違いのフレームでも使用可能です。
プレートへ下からの取付け例

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

製品比較情報

■6シリーズブラインドジョイント

商品名先入れダブル
ジョイント		タッピング
ジョイント		スクリュー
ジョイント		シンプル
ジョイント		シングル
ジョイント		センター
ジョイント		後入れダブル
ジョイント		パラレル
ジョイント
製品写真
取り付け図
材質SUS316相当/
SUS304		SWCH-18A鉄orSUS304S45C/SCM435鉄 or SUS304SCS13SCS13/SUS304
相当		SCS13/SUS304
特長フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。タップ穴の追加工が不要です。相手側のフレームにレンチ穴加工。最も安価なブラインドジョイントです。プレート付きで確実かつ安価に接続できます。レンチ穴の追加工が不要で、1箇所での締込みで締結できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。フレームを横並べでの接続ができます。
6シリーズ
商品ページ		商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ
フレームに
必要な追加工		S穴レンチ穴タップ穴あけ・レンチ穴タップ穴あけレンチ穴・D穴M穴M穴L穴

6シリーズ関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラケットフレームキャップ溝カバーナット
写真
カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
10

1個

460円( 506円 )

3日目

電解研磨＋精密洗浄
10

1個

520円( 572円 )

3日目

脱脂洗浄
10

1個

360円( 396円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

先入れダブルジョイントキットと締結商品です。本製品は 先入れダブルジョイントと一緒に使用します。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

■先入れダブルジョイント接続（フレームの中間で接続します。）
　手順　　正面図　　　　　　　側面図見取図  

フレーム接続例

プレートへ下からの取付け例

曲げフレームとの接続例

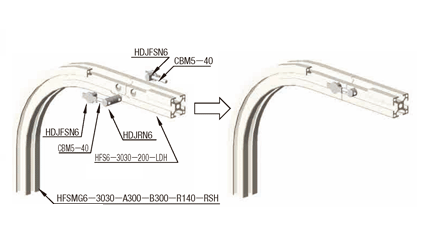

• 先入れダブルジョイント接続をコーナーで使用する方法

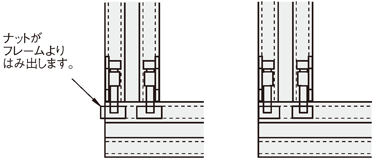

　②のHNTTSN6－5のかわりにHNTHSN6を使用するとフレームの
　コーナーで先入れダブルジョイントが使用できます。
　　　　　　　　　HNTTSNを使用　　　　　　HNTHSNを使用

プレートにフレームを立てる例

型式使用フレーム　M　　P　
Type No. 
HDJFSN66シリーズ30角520.6
6シリーズ50角40.6
6シリーズ60角50.6
[ ! ]形状が同じであれば、表面処理違い・材質違いのフレームでも使用可能です。
1

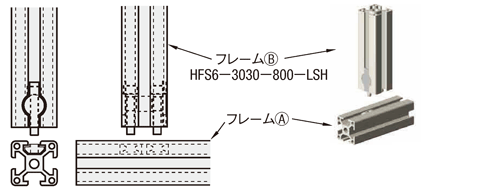

 ②先入れナットをあらかじめフレームⒶに挿入します。
2
S穴をあけたフレームⒷに③ボルトを挿入します。
ボルトの頭をS穴に通し、ボルトの下端がS穴の上に
来るまでフレームの溝に沿ってボルトを上げます。
3
ボルトを通したフレームⒷに①先入れ
ダブルジョイントを挿入します。
4
フレームⒷの溝内部で先入れダブルジョイントの穴に
ボルトを通します。
5
 フレームⒶにフレームⒷをあてがい、両サイドより先入れ
ナット・ボルトをスライドさせ、①ダブルジョイントに
接続します。

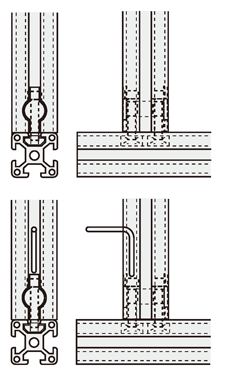

6
六角レンチにて位置を調整しながら締めます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
