【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　アルミフレーム用端面プレート

【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　アルミフレーム用端面プレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,190円 ～ 1,670円
税込価格
1,309円 ～ 1,837円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！5シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表

Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HFCR5-404020SUS304脱脂洗浄一般環境防錆梱包一般環境
SH-HFCR5-404020精密洗浄クラス1000脱気2重梱包クラス10
SHD-HFCR5-404020電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HFCR5-404020
型式適合ボルト
(付属ではありません)		対応
フレーム		￥基準単価￥スライド単価
Type1〜14コ15〜1920〜200
SL-HFCR5-404020SHFBS5−6HFSR5−4040201,1901,1301,082
SH-HFCR5-4040201,4901,4151,355
SHD-HFCR5-4040201,6701,5861,519
[ ! ]フレーム断面に取付用の追加工と適合ボルトが必要となります。（ボルトは付属しておりません。）
[ ! ]表示数量超えはWOSにてご確認ください。

追加工

■HFSR5−404020への端面プレート取付け追加工
Alterations端面プレート取付用穴加工
Code　  LTS  　　  RTS  　　  TSW  　
Spec.フレームの置き方は下図のように置いた
状態を基準にします。
LTS：左端面に加工
RTS：右端面に加工
TSW：両端面に加工
例　LTS　

適用フレーム適合ボルト
HFSR5−404020SHFBS5−66606601,320

技術情報

面一にする方法
フレームキャップの厚み分、アルミフレームの長さを短くします。

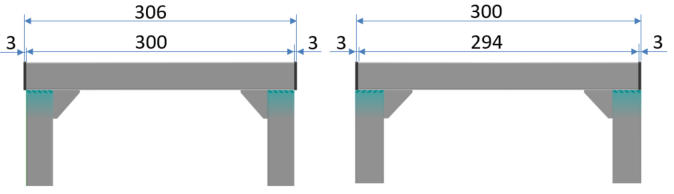

＜例 ブラケット接続：1辺300mmの長さで接続する場合＞
A：フレームキャップの厚み分、飛び出る
 型式をHFS6-3030-300 と 300mm長さで指定。

B：フレームキャップは飛び出ないで面いちとなる
 型式をHFS6-3030-294 と フレームキャップの厚み分短く指定。

A　フレームキャップは飛び出る

B　フレームキャップは飛び出ず
面いちになる

５シリーズ（溝幅６ｍｍ）　アルミフレーム用端面プレート 関連画像1_技術情報

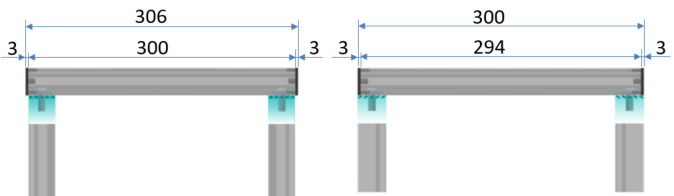

＜例 スクリュージョイント接続：1辺300mmの長さで接続する場合＞
C：フレームキャップの厚み分、飛び出る
 型式をHFS6-3030-300-RCV-LCVと300mm長さで左右にレンチ穴を指定。

D：フレームキャップは飛び出ないで面いちとなる
 型式をHFS6-3030-294-RCV-LCV-FR-FL と フレームキャップの厚み分短く指定し、左右にレンチ穴とレンチ穴移動を指定。

C　フレームキャップは飛び出る

D　フレームキャップは飛び出ず
面いちになる

５シリーズ（溝幅６ｍｍ）　アルミフレーム用端面プレート 関連画像2_技術情報

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

5シリーズ関連部品

商品名アルミフレームブラケットブラインドジョイント溝カバーナット
写真関連画像1_5シリーズ関連部品関連画像2_5シリーズ関連部品関連画像3_5シリーズ関連部品関連画像4_5シリーズ関連部品関連画像5_5シリーズ関連部品
カタログページ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
10

1個

1,490円( 1,639円 )

3日目

電解研磨＋精密洗浄
10

1個

1,670円( 1,837円 )

3日目

脱脂洗浄
10

1個

1,190円( 1,309円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ＨＦＳＲ5-404020用の端面プレートです。フレームに追加工が必要です。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！5シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
