【クリーン洗浄品】６シリーズ（溝幅８ｍｍ） アルミフレーム用フレームキャップ 高剛性用プレートタイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 数量スライド割引
- 電解研磨＋精密洗浄
- 脱脂洗浄
- 通常価格(税別)
- 1,470円 ～ 2,120円
- 税込価格
- 1,617円 ～ 2,332円
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- クリーン洗浄
-
- フレームシリーズ：
- ミスミ 6シリーズ（溝幅8mm）
-
- 固定方法：
- ボルト止め
-
- 材質：
- SUS304
-
- 種類：
- 高剛性用プレート
-
- フレームシリーズ：
- GFS
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- SUS304
(i)ご注意

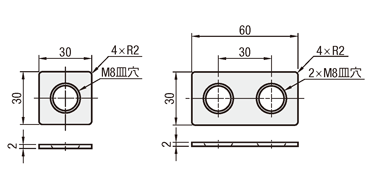

外形図・規格表
1穴タイプ
2穴タイプ
| Type | [ M ]材質 | 洗浄方法 | ||||
| 1穴タイプ | 2穴タイプ | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |
| SL-HFCD6-3030 | SL-HFCD6-3060 | SUS304 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-HFCD6-3030 | SH-HFCD6-3060 | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | |
| SHD-HFCD6-3030 | SHD-HFCD6-3060 | 電解研磨＋精密洗浄 | ||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 |
| SL-HFCD6-3030 |
| SH-HFCD6-3060 |
| 型式 | 適合ボルト (付属ではありません) | 対応フレーム | ￥基準単価 | ￥スライド単価 | |
| Type | No. | 1〜9コ | 10〜50 | ||
| SL-HFCD6 | 3030 | SHFBS8−15 | GFS6−3030 | 1,470 | 1,396 |
| SH-HFCD6 | 1,770 | 1,681 | |||
| SHD-HFCD6 | 1,950 | 1,852 | |||
| SL-HFCD6 | 3060 | GFS6−3060 | 1,640 | 1,558 | |
| SH-HFCD6 | 1,940 | 1,843 | |||
| SHD-HFCD6 | 2,120 | 2,014 | |||
[ ! ]表示数量超えはWOSにてご確認ください。
アルミフレームとの適合表
| フレーム型式 | 対応フレームキャップ | ||
|---|---|---|---|
| 型式 | 色 | 説明 | |
| GNFS6-3030 GFS6-3030 | HFCD6-3030 | 銀色 | 材質SUS304、フレームに追加工要 |
| GNFS6-3060 GFS6-3060 | HFCD6-3060 | ||
その他タイプの6シリーズフレームキャップは以下を参照ください。
【FA新商品】6シリーズ（溝幅8mm） アルミフレーム用フレームキャップは こちら
6シリーズ（溝幅8mm） アルミフレーム用フレームキャップ 高剛性用プレートタイプは こちら
6シリーズ（溝幅8mm） アルミフレーム用フレームキャップ ボルト止めタイプは こちら
6シリーズ（溝幅8mm） 30角アルミフレーム用コーナー3面キャップは こちら
技術情報
フレームキャップの厚み分、アルミフレームの長さを短くします。
A：フレームキャップの厚み分、飛び出る
型式をHFS6-3030-300 と 300mm長さで指定。
B：フレームキャップは飛び出ないで面いちとなる
型式をHFS6-3030-294 と フレームキャップの厚み分短く指定。
A フレームキャップは飛び出る
B フレームキャップは飛び出ず
面いちになる
C：フレームキャップの厚み分、飛び出る
型式をHFS6-3030-300-RCV-LCVと300mm長さで左右にレンチ穴を指定。
D：フレームキャップは飛び出ないで面いちとなる
型式をHFS6-3030-294-RCV-LCV-FR-FL と フレームキャップの厚み分短く指定し、左右にレンチ穴とレンチ穴移動を指定。
C フレームキャップは飛び出る
D フレームキャップは飛び出ず
面いちになる
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
6シリーズ関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | 溝カバー | ナット |
|---|---|---|---|---|---|
| 写真 |  |  |  |  |  |
| カタログページ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
洗浄工程・脱脂洗浄 （TYPE型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄 Ro水洗浄 |  |  高圧ジェット水洗(Ro水）後 純水で洗浄 | |  オイルフリー コンプレッサー 使用 | |  防錆袋1重梱包 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  純水（13MΩ・cm）使用 | | 窒素ブロー使用 | |  クラス10クリーン環境内の クリーンベンチで実施 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | |  材質に応じた電解研磨層で 電解研磨 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | | 温純水（13MΩ・cm）使用 | | 窒素ブロー使用 | | クラス10クリーン環境内の クリーンベンチで実施 |
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□）  一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | 精密洗浄または電解研磨＋精密洗浄の場合 (TYPE型番：SH-□□・SHD-□□）  [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
- 表示件数:
| 型番 |
キャップ種類 |
フレームサイズ |
洗浄方法 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
長方形
|
[30×60] 3060
|
精密洗浄
| 10 | 1個 | 1,940円(
2,134円
) | 3日目 | |
長方形
|
[30×60] 3060
|
電解研磨＋精密洗浄
| 10 | 1個 | 2,120円(
2,332円
) | 3日目 | |
長方形
|
[30×60] 3060
|
脱脂洗浄
| 10 | 1個 | 1,640円(
1,804円
) | 3日目 |
Loading...
詳細情報
基本情報
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
高剛性フレームGFS6-3030専用フレームキャップです。フレームに追加工をしてお使い下さい。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
