【クリーン洗浄品】ロッドエンドベアリング連結棒　片端おねじ片端めねじタイプ

【クリーン洗浄品】ロッドエンドベアリング連結棒　片端おねじ片端めねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    クリーン洗浄
  • 種類：
    片側おねじ片側めねじ
  • L・F寸タイプ：
    L寸指定
  • 材質：
    SUS304
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS304

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定30件の候補があります。

  • CADデータ未対応

Loading...

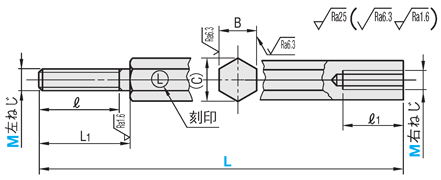

外形図・規格表

Type[ M ]材質[ A ]付属品洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-SLBGFSUS304六角ナット
（SUS304相当）
右・左ねじ各1個		脱脂洗浄一般環境防錆梱包一般環境
SH-SLBGF精密洗浄クラス1000脱気2重梱包クラス１0
SHD-SLBGF電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。
[ ! ]付属ナットはJISⅠ種となります。

規格表

型式−L
SL-SLBGF5−225
SH-SLBGF8−250
SHD-SLBGF10−300
■片端おねじ片端めねじタイプ
型式L
指定1mm単位		L1ℓℓ1B(C)￥基準単価
SL-SLBGFSH-SLBGFSHD-SLBGF
TypeM
(並目)		最短L
～200		L201
～400		L401
～600		L601
～800		最短L
～200		L201
～400		L401
～600		L601
～800		最短L
～200		L201
～400		L401
～600		L601
～800
SL-SLBGF
SH-SLBGF
SHD-SLBGF		340～3001514966.91,8602,070--2,4603,030--2,8203,630--
450～40020181278.11,8602,070--2,4603,030--2,8203,630--
560～60025231689.21,9702,1702,880-2,5703,1304,380-2,9303,7305,130-
670～6003028181011.52,0602,4403,050-2,6603,4004,550-3,0204,0005,300-
890～80040372413152,1702,6403,2503,7902,7703,6004,7505,2903,1304,2005,5006,040
10110～8005047301719.62,3303,2703,4804,4202,9304,2304,9805,9203,2904,8305,7306,670
12130～8006056361921.92,4803,4504,0004,7703,0804,4105,5006,2703,4405,0106,2507,020
14130～8006056362124.12,6603,5804,4705,2003,2604,5405,9706,7003,6205,1406,7207,450
16170～8008076482427.72,8203,6605,0705,6603,4204,6206,5707,1603,7805,2207,3207,910
18170～8008076562731.23,0104,3906,1406,9103,6105,3507,6408,4103,9705,9508,3909,160
[ ! ]L寸最小のものはめねじ下穴が貫通することがあります。[ ! ]ロッドエンドベアリングを組み付ける場合、M－Pitchをご碓認ください。

追加工

型式−L−(RLC・PMC)
SL-SLBGF5−225−RLC
追加工
コード		追加工内容適用条件指定例¥/1Code
RLCねじ方向変更
片端おねじ片端めねじタイプのねじ方向を逆にします。
〈指定方法〉：　RLC		ーSL-SLBGF5−225−RLC無料
PMC細目ねじ変更

両ねじ部を細目ねじに変更します。
〈指定方法〉：　PMC
M(N)PitchM(N)Pitch
101.25201.5
141.522
18
[ ! ]M10・14・18・20・22のみ追加工可能SL-SLBGF5−225−PMC300
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
ねじの呼び M(mm)
全長 L(mm)
おねじ長さ L1(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
3
40 ～ 300
15
10

1個

-( - )

5日目

精密洗浄
4
50 ～ 400
20
10

1個

-( - )

5日目

精密洗浄
5
60 ～ 600
25
10

1個

-( - )

5日目

精密洗浄
6
70 ～ 600
30
10

1個

-( - )

5日目

精密洗浄
8
90 ～ 800
40
10

1個

-( - )

5日目

精密洗浄
10
110 ～ 800
50
10

1個

-( - )

5日目

精密洗浄
12
130 ～ 800
60
10

1個

-( - )

5日目

精密洗浄
14
130 ～ 800
60
10

1個

-( - )

5日目

精密洗浄
16
170 ～ 800
80
10

1個

-( - )

5日目

精密洗浄
18
170 ～ 800
80
10

1個

-( - )

5日目

電解研磨＋精密洗浄
3
40 ～ 300
15
10

1個

-( - )

5日目

電解研磨＋精密洗浄
4
50 ～ 400
20
10

1個

-( - )

5日目

電解研磨＋精密洗浄
5
60 ～ 600
25
10

1個

-( - )

5日目

電解研磨＋精密洗浄
6
70 ～ 600
30
10

1個

-( - )

5日目

電解研磨＋精密洗浄
8
90 ～ 800
40
10

1個

-( - )

5日目

電解研磨＋精密洗浄
10
110 ～ 800
50
10

1個

-( - )

5日目

電解研磨＋精密洗浄
12
130 ～ 800
60
10

1個

-( - )

5日目

電解研磨＋精密洗浄
14
130 ～ 800
60
10

1個

-( - )

5日目

電解研磨＋精密洗浄
16
170 ～ 800
80
10

1個

-( - )

5日目

電解研磨＋精密洗浄
18
170 ～ 800
80
10

1個

-( - )

5日目

脱脂洗浄
3
40 ～ 300
15
10

1個

-( - )

5日目

脱脂洗浄
4
50 ～ 400
20
10

1個

-( - )

5日目

脱脂洗浄
5
60 ～ 600
25
10

1個

-( - )

5日目

脱脂洗浄
6
70 ～ 600
30
10

1個

-( - )

5日目

脱脂洗浄
8
90 ～ 800
40
10

1個

-( - )

5日目

脱脂洗浄
10
110 ～ 800
50
10

1個

-( - )

5日目

脱脂洗浄
12
130 ～ 800
60
10

1個

-( - )

5日目

脱脂洗浄
14
130 ～ 800
60
10

1個

-( - )

5日目

脱脂洗浄
16
170 ～ 800
80
10

1個

-( - )

5日目

脱脂洗浄
18
170 ～ 800
80
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

左ねじ・右ねじサイズ及び長さを選べるロッドエンドベアリング連結棒をご用意しました。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜910〜1415〜1920〜3031～
値引率基準単価5%10%18%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 6 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
