【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローミドル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 730円～ 2,420円

税込価格: 803円～ 2,662円

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
タイプ：

インローフランジ
フランジ種類：

インローフランジ
フランジ形状：

二面フランジ
直動/回転運動：

リニアブッシュ(直動のみ)
外筒材質：

SUJ2相当
外筒表面処理：

表面処理なし
潤滑の種類：

なし
種類：

インローフランジ
長さ：

ミドル
ボール材質：

SUJ2相当
保持器材質：

樹脂
シール：

シール付
材質証明書：

対象
材質証明書：材質：

外筒：SUJ2相当|ボール：SUJ2相当|保持器：PA|シール：ニトリルゴム

(i)ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄（推奨洗浄方法：超音波洗浄機、もしくは白灯油）・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定9件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

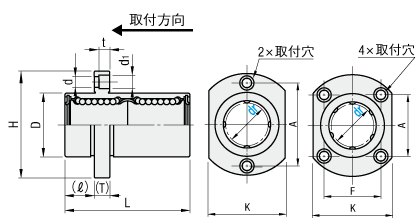

外形図

二面フランジ dr=6~13 dr=16~30

Type	外筒			ボール	保持器	使用雰囲気温度	[ A ]付属品
二面フランジ	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質	[ M ]材質	使用雰囲気温度	[ A ]付属品
C-LHICD	SUJ2相当	58HRC〜	−	SUJ2相当	樹脂	－20〜 80℃	シール[ M ]材質ニトリルゴム

規格表

注文例	型式(Type・dr)
	C-LHICD20

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

	dr		D		L	(ℓ)	H	(T)	d	d1	t	F	A	K	偏心(mm) (最大) ＊1	ボール条列	直角度＊2	基本定格荷重		静的許容モーメント (N・m)	参考質量(g)	￥基準単価
																		基本定格荷重			参考質量(g)
	許容差		許容差		許容差													C(動)N	Co(静)N		二面フランジ
																		C(動)N	Co(静)N		二面フランジ
6	0 ー0.010	12	0 ー0.013	29	±0.6	5	28	5	3.5	6	3.1	−	20	18	0.03	4	0.03	226	310	1.42	24	740
8		15	0 ー0.013	37		5	32	5	3.5	6	3.1	−	24	21				310	452	2.12	43	730
10		19	0 ー0.016	47		6	40	6	4.5	7.5	4.1	−	29	25				508	718	4.37	77	770
12		21					42					−	32	27				634	814	6.2	81	820
13		23					43					−	33	29				640	826	6.2	102	890
16		28		56			48					22	31	34		5		1164	1448	13.1	149	1,020
20	0 ー0.012	32	0 ー0.019	65		8	54	8	5.5	9	5.1	24	36	38	0.04	5	0.04	1554	2068	18.3	219	1,210
25		40		83		8	62	8	5.5	9	5.1	32	40	46		6		1725	3068	25.3	452	1,750
30		45		90		10	74	10	6.6	11	6.1	35	49	51		6		2440	3974	42.7	494	2,420

＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]フランジ型高さ調整スペーサは >>こちらからお選びいただけます。
[ ! ]納入時に防錆油が塗布されています。

商品概要

【特徴】
♢まとめ買いにより、当社類似品から最大50％割引き！！

【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
　内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。

	当社類似品 LHICD20	エコノミーシリーズ CーLHICD20
内径許容差	0 ー0.012	0 ー0.012
外径許容差	0 ー0.019	0 ー0.019
全長許容差	±0.3	±0.6
偏芯(最大)	0.02	0.04
＊直角度	0.02	0.04

＊D部とフランジ取付面の直角度

【当社類似品との価格比較】

ご注文数量	当社類似品	本商品	プライスダウン率
ご注文数量	LHICD8	C-LHICD8	プライスダウン率
1	1240	730	41%
51	1116	657	41%
101	1016	511	50%

■値引率詳細例

ご注文数量				値引率
				C-LHICD8
1～30				－
31～100				10%
101～				30%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

型番リスト

表示件数:

型番	内接円径 dr(φ)	基本定格荷重　動定格(N)	全長 L(mm)	外径 D(φ)	基本定格荷重静定格(N)	内接円形許容差（マイナス側）(mm)	偏心(μm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-LHICD6	6	226	29	12	310	-0.013	30	10	1個	740円( 814円 )	在庫品1日目当日出荷可能
C-LHICD8	8	310	37	15	452	-0.013	30	10	1個	730円( 803円 )	在庫品1日目当日出荷可能
C-LHICD10	10	508	47	19	718	-0.013	30	10	1個	770円( 847円 )	在庫品1日目当日出荷可能
C-LHICD12	12	634	47	21	814	-0.013	30	10	1個	820円( 902円 )	在庫品1日目当日出荷可能
C-LHICD13	13	640	47	23	826	-0.013	30	10	1個	890円( 979円 )	在庫品1日目当日出荷可能
C-LHICD16	16	1164	56	28	1448	-0.013	30	10	1個	1,020円( 1,122円 )	在庫品1日目当日出荷可能
C-LHICD20	20	1554	65	32	2068	-0.015	40	10	1個	1,210円( 1,331円 )	在庫品1日目当日出荷可能
C-LHICD25	25	1725	83	40	3068	-0.015	40	10	1個	1,750円( 1,925円 )	在庫品1日目当日出荷可能
C-LHICD30	30	2440	90	45	3974	-0.015	40	10	1個	2,420円( 2,662円 )	在庫品1日目当日出荷可能

基本情報

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！
内径・L寸など外形公差を緩和した中精度リニアブッシュです。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック
商品ラインナップ

(i)ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄（推奨洗浄方法：超音波洗浄機、もしくは白灯油）・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

注意・禁止事項

■定期メンテナンス
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。

■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。

■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。

使用方法

図解	使用方法説明
	リニアブッシュに荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
	リニアブシュは構造上回転運動には適しておりません。無理に回転させると破損の原因となりますのでご注意ください。
	リニアブシュは抜き差しを繰り返す用途には適しておりません。
	リニアブシュにシャフトを挿入する際、シャフトをこじった状態で挿入するとボールが脱落したり、リテーナを変形させますので芯を合わせて静かに組み込んでください。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

商品TOP

閉じる

あと5項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローミドル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュコンパクトシングル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードミドル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードセンターミドル	【エコノミーシリーズ】 RoHS対応リニアブッシュコンパクトシングル/ダブル	インローフランジ付リニアブッシュ　ショートタイプ	インロー丸フランジ付リニアブッシュ　ミドル	インロー角フランジ付リニアブッシュ　ミドル	インロー二面フランジ付リニアブッシュ　ミドル	フランジ付リニアブッシュ LFDKM形（ECOシリーズ）ダブル角形フランジ	フランジ付リニアブッシュ LFKM形（ECOシリーズ）シングル角形フランジ	リニアブッシュ SBFシリーズ（丸フランジ形）	フランジ付リニアブッシュ LFDM形（ECOシリーズ）ダブル丸形フランジ
