【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M フリー指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.6平均満足度4.6 この商品のレビューをみる（3件）

通常価格(税別): -

税込価格: -

当社類似品から平均50%・最大72%のプライスダウンを実現した、RoHS対応で...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

タイミングプーリ
ベルト種類：

S3M
表面処理：

白アルマイト
材質：

アルミ合金
タイミングプーリ/アイドラー：

プーリ
洗浄方法：

洗浄無し
材質証明書：

非対象

(i)ご注意

本商品はRoHS対応品です。
価格は型番リストタブまたはWOSにてご確認ください。
最小発注数量（4個～）が設定されています。

型番

未確定517件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

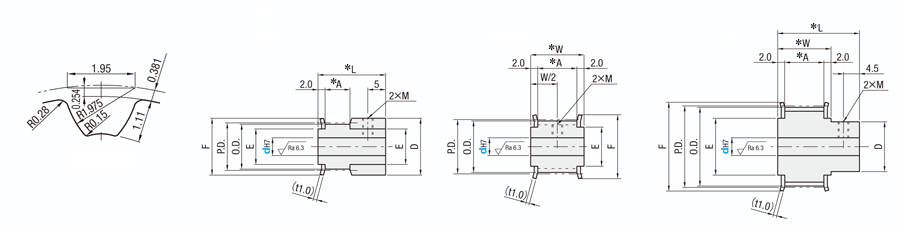

外形図

標準歯型 K 形状 A 形状 B 形状 [ ! ]歯溝寸法は歯数によって若干
変わります。（ピッチ：3.0mm）

■ベルト呼び幅・寸法　（＊印参照）

mm	呼び
mm	S3M060	S3M100	S3M150
A	7	11	17
W	11	15	21
L	19	23	29

■タップ穴寸法表（軸穴仕様：P・N）

d_H7	M	付属品
軸穴内径	(並目)	セットスクリュー
4〜5	M3	M3×3
6〜17	M4	M4×3
18〜30	M5	M5×4

[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
[ ! ]軸穴仕様H(丸穴)の場合、タップ穴とセットスクリューは付きません。

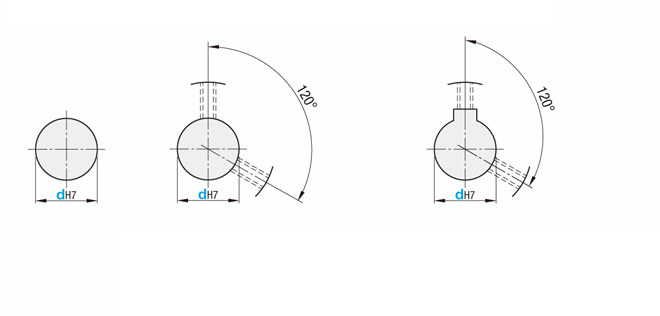

■軸穴仕様

H 丸穴 P 丸穴+タップ N 新JISキー溝+タップ [ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。
[ NG ]A形の歯数22以下、ベルト幅S3M060で
軸穴仕様Pは選択不可。 [ ! ]キー溝の詳細寸法は「新JISキー溝寸法表」
を参照ください。
[ ! ]キー溝と歯の位置関係は一定ではありません。
[ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。

■キー溝寸法

N：新JIS(B1301)キー溝寸法表

呼び	d_H7		b_JS9		t
N8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N10	10
NK10			4	±0.015	1.8
N11	11	+0.018 0
N12	12
N13	13		5		2.3
N14	14
N15	15
N16	16
N17	17
N18	18		6		2.8
N19	19	+0.021 0
N20	20
N21	21
N22	22
N23	23		8	±0.018	3.3	+0.2 0
N24	24
N25	25
N26	26
N27	27
N28	28
N29	29

規格表

Type	ベルト幅			[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
Type	6mm	10mm	15mm	プーリ	フランジ	[ S ]表面処理	[ A ]付属品セットスクリュー
E-HTPA	S3M060	S3M100	S3M150	アルミ合金	アルミ合金	白アルマイト	SUS304相当

[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]軸穴仕様H(丸穴)の場合、タップ穴とセットスクリューは付きません。

型番	-	プーリ形状	-	軸穴仕様・内径
E-HTPA50S3M150	-	B	-	N14

型番			プーリ形状	プーリ形状						P.D.	O.D.	D	F	E
Type	歯数	ベルト幅		A			B・K
				軸穴仕様
				H	P	N	H	P	N
				丸穴	丸穴	キー溝	丸穴	丸穴	キー溝
					タップ	タップ		タップ	タップ
				d　(～)1mm単位指定、(・)選択
E-HTPA	14	S3M060 S3M100 S3M150	A K	4〜6	4	−	4〜6	4～6	−	13.37	12.61	16	16	10
	15			4〜7	4〜5		4〜6	4～6		14.32	13.56	18	18	11
	16			4〜7	4〜5		4〜7	4～7		15.28	14.52	18	18	11
	18			4〜9	4～6		4〜8	4〜8		17.19	16.43	20	20	13
	19			4〜10	4～6		4〜8	4〜8		18.14	17.38	22	22	14
	20			4〜10	4～6		4〜8	4〜8		19.1	18.34	22	22	14
	22			4〜12	4〜8		4〜10	4～10		21.01	20.25	25	25	16
	24		A B	4〜12	4〜10		4〜10	4〜8		22.92	22.16	14	25	16
	25			4〜14	4～11	8～11	4〜12	4～10	8	23.87	23.11	16	28	18
	26			5〜14	5～11	8～11	5〜12	5～10	8	24.83	24.07	16	28	18
	28			5〜16	5～13	8～13	5〜14	5～10	8	26.74	25.98	18	30	20
	30			6〜19	6〜15	8～14	6〜16	6～12	8～11	28.65	27.89	20	32	23
	32			6〜21	6〜17	8～17	6〜16	6～12	8～11	30.56	29.8	20	35	25
	34			6〜24	6〜18	8～18	6〜22	6〜18	8〜15	32.47	31.71	26	40	28
	36			6〜24	6〜18	8～19	6〜22	6〜18	8〜15	34.38	33.62	26	40	28
	40			8〜28	8〜23	8～23	8〜26	8〜21	8〜17	38.2	37.44	30	44	32
	44			8〜32	8〜26	8～25	8〜28	8〜23	8〜18	42.02	41.25	32	48	36
	48			8〜34	8〜28	8～27	8〜30	8〜25	8〜20	45.84	45.07	34	50	38
	50			8〜36	8〜30	8～29	8〜30	8〜25	8〜20	47.75	46.98	34	52	40

[ NG ]軸穴仕様Nの場合、軸穴径9は選択できません。
[ NG ]A形の歯数22以下、ベルト幅S3M060で軸穴仕様Pは選択不可。
[ ! ]軸穴仕様H・Pの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。
[ ! ]軸穴径10、キー溝幅4.0mm選定時はNK10をご指定下さい。

製品比較情報

■当社類似品とエコノミーシリーズの違い

		当社類似品 HTPA□□S3Mなど	エコノミーシリーズ E-HTPA□□S3M
材質	プーリ	アルミ合金/S45C相当/SUS304	アルミ合金
材質	フランジ	アルミ合金/SPCC/SUS304	アルミ合金
表面処理		白アルマイト/黒アルマイト /硬質アルマイト/無電解ニッケルメッキ /四三酸化鉄皮膜	白アルマイト
歯数		48種類	19種類
軸穴仕様		8種類	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)
追加工		選択可	不可
付属品（セットスクリュー）		あり	あり
RoHS10		対応	対応

型番リスト

表示件数:

型番	使用ベルト幅(mm)	歯数(T)	プーリ形状	丸穴 (H)[d](φ)	丸穴+タップ (P)[d](φ)	新JISキー溝穴+タップ (N)[d](φ)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-HTPA14S3M060-A-H[4,4.5,5,6]	6	14	A形	4 ～ 6	-	-	10	4個	-( - )	7日目～
E-HTPA14S3M060-K-H[4,4.5,5,6]	6	14	K形	4 ～ 6	-	-	10	4個	-( - )	7日目～
E-HTPA14S3M060-K-P[4,4.5,5,6]	6	14	K形	-	4 ～ 6	-	10	4個	-( - )	7日目～
E-HTPA14S3M100-A-H[4,4.5,5,6]	10	14	A形	4 ～ 6	-	-	10	4個	-( - )	7日目～
E-HTPA14S3M100-A-P4	10	14	A形	-	4	-	10	4個	-( - )	7日目～
E-HTPA14S3M100-K-H[4,4.5,5,6]	10	14	K形	4 ～ 6	-	-	10	4個	-( - )	7日目～
E-HTPA14S3M100-K-P[4,4.5,5,6]	10	14	K形	-	4 ～ 6	-	10	4個	-( - )	7日目～
E-HTPA14S3M150-A-H[4,4.5,5,6]	15	14	A形	4 ～ 6	-	-	10	4個	-( - )	7日目～
E-HTPA14S3M150-A-P4	15	14	A形	-	4	-	10	4個	-( - )	7日目～
E-HTPA14S3M150-K-H[4,4.5,5,6]	15	14	K形	4 ～ 6	-	-	10	4個	-( - )	7日目～
E-HTPA14S3M150-K-P[4,4.5,5,6]	15	14	K形	-	4 ～ 6	-	10	4個	-( - )	7日目～
E-HTPA15S3M060-A-H[4,4.5,5,6,6.35,7]	6	15	A形	4 ～ 7	-	-	10	4個	-( - )	7日目～
E-HTPA15S3M060-K-H[4,4.5,5,6]	6	15	K形	4 ～ 6	-	-	10	4個	-( - )	7日目～
E-HTPA15S3M060-K-P[4,4.5,5,6]	6	15	K形	-	4 ～ 6	-	10	4個	-( - )	7日目～
E-HTPA15S3M100-A-H[4,4.5,5,6,6.35,7]	10	15	A形	4 ～ 7	-	-	10	4個	-( - )	7日目～
E-HTPA15S3M100-A-P[4,4.5,5]	10	15	A形	-	4 ～ 5	-	10	4個	-( - )	7日目～
E-HTPA15S3M100-K-H[4,4.5,5,6]	10	15	K形	4 ～ 6	-	-	10	4個	-( - )	7日目～
E-HTPA15S3M100-K-P[4,4.5,5,6]	10	15	K形	-	4 ～ 6	-	10	4個	-( - )	7日目～
E-HTPA15S3M150-A-H[4,4.5,5,6,6.35,7]	15	15	A形	4 ～ 7	-	-	10	4個	-( - )	7日目～
E-HTPA15S3M150-A-P[4,4.5,5]	15	15	A形	-	4 ～ 5	-	10	4個	-( - )	7日目～
E-HTPA15S3M150-K-H[4,4.5,5,6]	15	15	K形	4 ～ 6	-	-	10	4個	-( - )	7日目～
E-HTPA15S3M150-K-P[4,4.5,5,6]	15	15	K形	-	4 ～ 6	-	10	4個	-( - )	7日目～
E-HTPA16S3M060-A-H[4,4.5,5,6,6.35,7]	6	16	A形	4 ～ 7	-	-	10	4個	-( - )	7日目～
E-HTPA16S3M060-K-H[4,4.5,5,6,6.35,7]	6	16	K形	4 ～ 7	-	-	10	4個	-( - )	7日目～
E-HTPA16S3M060-K-P[4,4.5,5,6,6.35,7]	6	16	K形	-	4 ～ 7	-	10	4個	-( - )	7日目～
E-HTPA16S3M100-A-H[4,4.5,5,6,6.35,7]	10	16	A形	4 ～ 7	-	-	10	4個	-( - )	7日目～
E-HTPA16S3M100-A-P[4,4.5,5]	10	16	A形	-	4 ～ 5	-	10	4個	-( - )	7日目～
E-HTPA16S3M100-K-H[4,4.5,5,6,6.35,7]	10	16	K形	4 ～ 7	-	-	10	4個	-( - )	7日目～
E-HTPA16S3M100-K-P[4,4.5,5,6,6.35,7]	10	16	K形	-	4 ～ 7	-	10	4個	-( - )	7日目～
E-HTPA16S3M150-A-H[4,4.5,5,6,6.35,7]	15	16	A形	4 ～ 7	-	-	10	4個	-( - )	7日目～
E-HTPA16S3M150-A-P[4,4.5,5]	15	16	A形	-	4 ～ 5	-	10	4個	-( - )	7日目～
E-HTPA16S3M150-K-H[4,4.5,5,6,6.35,7]	15	16	K形	4 ～ 7	-	-	10	4個	-( - )	7日目～
E-HTPA16S3M150-K-P[4,4.5,5,6,6.35,7]	15	16	K形	-	4 ～ 7	-	10	4個	-( - )	7日目～
E-HTPA18S3M060-A-H[4-9/1]	6	18	A形	4 ～ 9	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M060-A-H[4.5,6.35]	6	18	A形	4.5 ～ 6.35	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M060-K-H[4-8/1]	6	18	K形	4 ～ 8	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M060-K-H[4.5,6.35]	6	18	K形	4.5 ～ 6.35	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M060-K-P[4-8/1]	6	18	K形	-	4 ～ 8	-	10	4個	-( - )	7日目～
E-HTPA18S3M060-K-P[4.5,6.35]	6	18	K形	-	4.5 ～ 6.35	-	10	4個	-( - )	7日目～
E-HTPA18S3M100-A-H[4-9/1]	10	18	A形	4 ～ 9	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M100-A-H[4.5,6.35]	10	18	A形	4.5 ～ 6.35	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M100-A-P[4,4.5,5,6]	10	18	A形	-	4 ～ 6	-	10	4個	-( - )	7日目～
E-HTPA18S3M100-K-H[4-8/1]	10	18	K形	4 ～ 8	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M100-K-H[4.5,6.35]	10	18	K形	4.5 ～ 6.35	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M100-K-P[4-8/1]	10	18	K形	-	4 ～ 8	-	10	4個	-( - )	7日目～
E-HTPA18S3M100-K-P[4.5,6.35]	10	18	K形	-	4.5 ～ 6.35	-	10	4個	-( - )	7日目～
E-HTPA18S3M150-A-H[4-9/1]	15	18	A形	4 ～ 9	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M150-A-H[4.5,6.35]	15	18	A形	4.5 ～ 6.35	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M150-A-P[4,4.5,5,6]	15	18	A形	-	4 ～ 6	-	10	4個	-( - )	7日目～
E-HTPA18S3M150-K-H[4-8/1]	15	18	K形	4 ～ 8	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M150-K-H[4.5,6.35]	15	18	K形	4.5 ～ 6.35	-	-	10	4個	-( - )	7日目～
E-HTPA18S3M150-K-P[4-8/1]	15	18	K形	-	4 ～ 8	-	10	4個	-( - )	7日目～
E-HTPA18S3M150-K-P[4.5,6.35]	15	18	K形	-	4.5 ～ 6.35	-	10	4個	-( - )	7日目～
E-HTPA19S3M060-A-H[4-10/1]	6	19	A形	4 ～ 10	-	-	10	4個	-( - )	7日目～
E-HTPA19S3M060-A-H[4.5,6.35]	6	19	A形	4.5 ～ 6.35	-	-	10	4個	-( - )	7日目～
E-HTPA19S3M060-K-H[4-8/1]	6	19	K形	4 ～ 8	-	-	10	4個	-( - )	7日目～
E-HTPA19S3M060-K-H[4.5,6.35]	6	19	K形	4.5 ～ 6.35	-	-	10	4個	-( - )	7日目～
E-HTPA19S3M060-K-P[4-8/1]	6	19	K形	-	4 ～ 8	-	10	4個	-( - )	7日目～
E-HTPA19S3M060-K-P[4.5,6.35]	6	19	K形	-	4.5 ～ 6.35	-	10	4個	-( - )	7日目～
E-HTPA19S3M100-A-H[4-10/1]	10	19	A形	4 ～ 10	-	-	10	4個	-( - )	7日目～
