【エコノミーシリーズ】 RoHS対応 マグネット 皿ボルト止め 正方形タイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 133円 ～ 825円
- 税込価格
- 146円 ～ 908円
【まとめ買いでお得】300個以上から大幅割引き！・当社類似品から大幅なプライス...
-
- 形状：
- 角型穴付 ホルダなし
-
- マグネット種類（材質）：
- ネオジム磁石
-
- 環境対応：
- RoHS対応（10物質）
-
- 種類：
- 正方形タイプ
-
- 磁石表面処理：
- ニッケルメッキ
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- ネオジム磁石
-
- 材質証明書：表面処理：
- ニッケルメッキ
(i)ご注意
- 大変強力なマグネットです。梱包を開ける際、周りに磁性品があると飛び出てくっつき、割れる可能性が御座います。取扱いに十分気を付けてください。
- 大口数量帯でご購入頂いた場合、梱包内に磁気遮断用の鉄板が入る場合が御座います。取り扱いに十分気を付けください。
- 当ページの価格表は24年3月時点の情報になります。
外形図・規格表
外形図
磁化方向：
厚み
| Type | [ M ]材質 | 耐熱温度 | [ S ]表面処理 |
| E-GNHXCS | ネオジム磁石 | 80℃ | ニッケルメッキ |
規格表
| 型式 | − | T |
| E-GNHXCS10 | − | 4 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | T | d1 | d2 | 付属品 (ステンレスボルト) | 吸着力 N｛kgf｝ | 表面磁束密度 ガウス［G］ | ¥基準単価 | |
| Type | A | |||||||
| E－GNHXCS | 8 | 2 | 5.5 | 3.0 | M2.5×6 | 10.8 ｛1.1｝ | 2900～3200 | 225 |
| 3 | 5.5 | 3.0 | M2.5×6 | 16.6 ｛1.7｝ | 3200～3600 | 133 | ||
| 10 | 3 | 6.5 | 3.5 | M3×8 | 22.5 ｛2.3｝ | 3400～3700 | 159 | |
| 4 | 6.5 | 3.5 | M3×8 | 24.5 ｛2.5｝ | 3900～4100 | 177 | ||
| 12 | 4.5 | 6.5 | 3.5 | M3×8 | 27.4 ｛2.8｝ | 3900～4200 | 310 | |
| 15 | 5 | 9.0 | 4.8 | M4×10 | 54.8 ｛5.6｝ | 3900～4200 | 440 | |
| 20 | 5.5 | 11.0 | 5.8 | M5×12 | 78.4 ｛8.0｝ | 3600～4000 | 487 | |
| 25 | 6 | 13.0 | 7.0 | M6×15 | 98.0 ｛10.0｝ | 3600～4000 | 825 | |
マグネット皿ボルト止めタイプ
| 締付けトルク(参考値) | ||
| マグネット A寸法 | 付属皿ボルト | N・m |
| 8 | Ｍ2.5×6 | 0.2 |
| 10 | Ｍ3×8 | 0.6 |
| 12 | Ｍ3×8 | 0.6 |
| 15 | Ｍ4×10 | 1.4 |
| 20 | Ｍ5×12 | 2.9 |
| 25 | Ｍ6×15 | 5 |
[ ! ]締付けの際は、一気に力をかけず、ゆっくりと締付けてください。
・外形寸法公差緩和により、当社類似品から大幅なプライスダウンを実現したエコノミーシリーズのマグネットです。
■当社類似品とエコノミーシリーズの比較
| 当社類似品 | エコノミーシリーズ | |
| NHXCS | E-GNHXCS | |
| T寸許容差 | 0/-0.3 | 0/-0.35 |
| A寸許容差 | 0/-0.3 | 0/-0.35 |
| RoHS10 | 対応 | 対応 |
| 数量 | 当社 | 本商品 | プライスダウン率 | |
| 類似品 | ||||
| 小口 | 1～9 | 510 | 177 | 65% |
| 10～49 | 484 | 158 | 67% | |
| 50～99 | 459 | 140 | 69% | |
| 100～199 | 459 | 106 | 77% | |
| 200～299 | 459 | 87 | 81% | |
| 大口 | 300～500 | 459 | 69 | 85% |
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | |||||
| 数量 | 1～9 | 10～49 | 50～99 | 100～199 | 200～299 | 300～500 |
| 値引率 | 基準単価 | 11% | 21% | 40% | 51% | 61% |

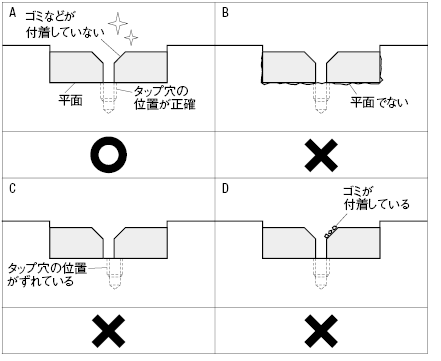

・必ず平面にマグネットを置いてください。（イラストB）
・マグネットの穴とタップ穴の位置がずれていないことを確認してください。（イラストC）
・皿ボルトを取付ける前にゴミが付着していないことを確認してください。（イラストD）
型番リスト
- 表示件数:
| 型番 |
長さ A(mm) |
厚さ T(mm) |
吸着力（範囲選択）(N) |
吸着力（数値指定）(N) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
8
|
2
|
10.1～20.0
|
10.8
| 10 | 1個 | 225円(
248円
) | 在庫品1日目 当日出荷可能 | |
8
|
3
|
10.1～20.0
|
16.6
| 10 | 1個 | 133円(
146円
) | 在庫品1日目 当日出荷可能 | |
10
|
3
|
20.1～30.0
|
22.5
| 10 | 1個 | 159円(
175円
) | 在庫品1日目 当日出荷可能 | |
10
|
4
|
20.1～30.0
|
24.5
| 10 | 1個 | 177円(
195円
) | 在庫品1日目 当日出荷可能 | |
12
|
4.5
|
20.1～30.0
|
27.4
| 10 | 1個 | 310円(
341円
) | 在庫品1日目 当日出荷可能 | |
15
|
5
|
50.1～60.0
|
54.8
| 10 | 1個 | 440円(
484円
) | 在庫品1日目 当日出荷可能 | |
20
|
5.5
|
70.1～80.0
|
78.4
| 10 | 1個 | 487円(
536円
) | 在庫品1日目 当日出荷可能 | |
25
|
6
|
90.1～100.0
|
98
| 10 | 1個 | 825円(
908円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【まとめ買いでお得】300個以上から大幅割引き！
・当社類似品から大幅なプライスダウンを実現したエコノミーシリーズのマグネットです。
・マグネットに皿ボルト穴が開いておりますので容易に取付が可能です。
(i)ご注意
- 大変強力なマグネットです。梱包を開ける際、周りに磁性品があると飛び出てくっつき、割れる可能性が御座います。取扱いに十分気を付けてください。
- 大口数量帯でご購入頂いた場合、梱包内に磁気遮断用の鉄板が入る場合が御座います。取り扱いに十分気を付けください。
- 当ページの価格表は24年3月時点の情報になります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
