【エコノミーシリーズ】 RoHS対応 マグネット 皿ボルト止め 丸タイプ

【エコノミーシリーズ】 RoHS対応 マグネット 皿ボルト止め 丸タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（3件）
通常価格(税別)
104円 ～ 765円
税込価格
114円 ～ 842円

【まとめ買いでお得】1,000個以上から大幅割引き！・当社類似品から大幅なプラ...

詳細情報を確認する

(i)ご注意

  • 大変強力なマグネットです。梱包を開ける際、周りに磁性品があると飛び出てくっつき、割れる可能性が御座います。取扱いに十分気を付けてください。
  • 大口数量帯でご購入頂いた場合、梱包内に磁気遮断用の鉄板が入る場合が御座います。取扱いに十分気を付けてください。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定20件の候補があります。

Loading...

外形図・規格表

外形図
磁化方向：厚み方向
(皿穴側がN極です)
Type
[ M ]材質
耐熱温度
[ S ]表面処理
E-GNHXCC
ネオジム磁石
80℃
ニッケルメッキ
E-GNHXCCH
耐熱ネオジム磁石
150℃
[ A ]付属品：皿ボルト 1本（SUS304相当）
規格表
型式−T
E-GNHXCC10−4
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番Td1d2付属品
(ステンレス皿ボルト)		吸着力
N｛kgf｝		表面磁束密度
ガウス［G］		¥基準単価
TypeAE－GNHXCCE－GNHXCCH
E－GNHXCC
E－GNHXCCH		825.53.0
M2.5×6
7.8｛0.8｝2700〜2900235280
35.53.0
M2.5×6
10.8｛1.1｝3400〜3600104280
1036.53.5
M3×8
14.7｛1.5｝3400〜3700133280
46.53.5
M3×8
18.6｛1.9｝3900〜4200146280
1236.53.5
M3×8
18.6｛1.9｝3500〜3700151−
4.56.53.5
M3×8
23.5｛2.4｝4100〜4300315345
1539.04.8
M4×10
23.5｛2.4｝3400〜3700182−
59.04.8
M4×10
41.1｛4.2｝4000〜4300231430
20411.05.8
M5×12
49｛5.0｝3200〜3500376−
5.511.05.8
M5×12
54.8｛5.6｝3900〜4200490535
25413.07.0
M6×15
58.8｛6.0｝3200〜3600507−
613.07.0
M6×15
78.4｛8.0｝3600〜4000745765
[ ! ]吸着力・表面磁束密度は磁石単体での値（参考値）です。
■締付トルク（参考値）
マグネット皿ボルト止めタイプ
締付けトルク(参考値)
マグネット　A寸法
付属皿ボルト
N・m
8
Ｍ2.5×6
0.2
10
Ｍ3×8
0.6
12
Ｍ3×8
0.6
15
Ｍ4×10
1.4
20
Ｍ5×12
2.9
25
Ｍ6×15
5
[ ! ]規定トルク以上での締付けはマグネットが割れる原因となります。
[ ! ]締付けの際は、一気に力をかけず、ゆっくりと締付けてください。
【特長】
・外形寸法公差緩和により、当社類似品から大幅なプライスダウンを実現したエコノミーシリーズのマグネットです。
■当社類似品とエコノミーシリーズの比較

当社類似品
NHXCC
エコノミーシリーズ
E-GNHXCC
A寸許容差
0/-0.3
0/-0.35
T寸許容差
0/-0.3
0/-0.35
RoHS10
対応
対応
■当社類似品との価格比較　例)E-GNHXCC10-4(円)

数量
当社
本商品
プライスダウン率

類似品
小口
1～9
470
146
69%
10～49
446
132
70%
50～99
423
116
73%
100～299
423
100
76%
300～999
423
72
83%
大口
1,000～5,000
423
62
85%
■本商品の値引率詳細　例)E-GNHXCC10-4
数量区分
標準対応
個別対応
小口
大口
数量
1～9
10～49
50～99
100～299
300～999
1,000～5,000
値引率
基準単価
10%
21%
32%
51%
58%

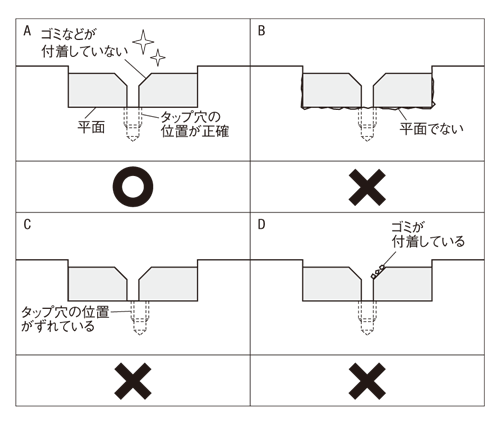

■取付時の注意点
・必ず平面にマグネットを置いてください。（イラストB）
・マグネットの穴とタップ穴の位置がずれていないことを確認してください。（イラストC）
・皿ボルトを取付ける前にゴミが付着していないことを確認してください。（イラストD）
・付属の皿ボルトを規定トルクで締め付けた場合、ボルト上面はマグネット上面より下になります。（イラストＥ）
（E）

型番リスト

表示件数:
  1. 1
型番
マグネット種類（材質）
外径(φ)
吸着力（範囲選択）(N)
吸着力（数値指定）(N)
厚さ T(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[ネオジム磁石] ネオジム磁石
8
～10.0
7.8
2
ネオジム磁石
10

1個

235円( 259円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
8
10.1～20.0
10.8
3
ネオジム磁石
10

1個

104円( 114円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
10.1～20.0
14.7
3
ネオジム磁石
10

1個

133円( 146円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
10
10.1～20.0
18.6
4
ネオジム磁石
10

1個

146円( 161円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
12
10.1～20.0
18.6
3
ネオジム磁石
10

1個

151円( 166円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
12
20.1～30.0
23.5
4.5
ネオジム磁石
10

1個

315円( 347円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
15
20.1～30.0
23.5
3
ネオジム磁石
10

1個

182円( 200円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
15
40.1～50.0
41.1
5
ネオジム磁石
10

1個

231円( 254円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
20
40.1～50.0
49
4
ネオジム磁石
10

1個

376円( 414円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
20
50.1～60.0
54.8
5.5
ネオジム磁石
10

1個

490円( 539円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
25
50.1～60.0
58.8
4
ネオジム磁石
10

1個

507円( 558円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] ネオジム磁石
25
70.1～80.0
78.4
6
ネオジム磁石
10

1個

745円( 820円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] 耐熱ネオジム磁石
8
～10.0
7.8
2
耐熱ネオジム磁石
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] 耐熱ネオジム磁石
8
10.1～20.0
10.8
3
耐熱ネオジム磁石
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] 耐熱ネオジム磁石
10
10.1～20.0
14.7
3
耐熱ネオジム磁石
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] 耐熱ネオジム磁石
10
10.1～20.0
18.6
4
耐熱ネオジム磁石
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] 耐熱ネオジム磁石
12
20.1～30.0
23.5
4.5
耐熱ネオジム磁石
10

1個

345円( 380円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] 耐熱ネオジム磁石
15
40.1～50.0
41.1
5
耐熱ネオジム磁石
10

1個

430円( 473円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] 耐熱ネオジム磁石
20
50.1～60.0
54.8
5.5
耐熱ネオジム磁石
10

1個

535円( 589円 )

在庫品1日目

当日出荷可能

[ネオジム磁石] 耐熱ネオジム磁石
25
70.1～80.0
78.4
6
耐熱ネオジム磁石
10

1個

765円( 842円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【まとめ買いでお得】1,000個以上から大幅割引き！
・当社類似品から大幅なプライスダウンを実現したエコノミーシリーズのマグネットです。
・マグネットに皿ボルト穴が開いておりますので容易に取付が可能です。

(i)ご注意

  • 大変強力なマグネットです。梱包を開ける際、周りに磁性品があると飛び出てくっつき、割れる可能性が御座います。取扱いに十分気を付けてください。
  • 大口数量帯でご購入頂いた場合、梱包内に磁気遮断用の鉄板が入る場合が御座います。取扱いに十分気を付けてください。
  • 当ページの価格表は24年3月時点の情報になります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
