【エコノミーシリーズ】 RoHS対応 ホルダ付マグネット 強力フラットタイプ

【エコノミーシリーズ】 RoHS対応 ホルダ付マグネット 強力フラットタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる(2件)
通常価格(税別)
485円 ~ 930円
税込価格
534円 ~ 1,023円

【まとめ買いでお得】200個以上から大幅割引き!・当社類似品から大幅なプライス...

詳細情報を確認する

  • 形状:
    丸型 ホルダあり
  • マグネット種類(材質):
    ネオジム磁石
  • 環境対応:
    RoHS対応(10物質)
  • 磁石表面処理:
    ニッケルメッキ
  • ホルダ材質:
    SUM23相当
  • ホルダ表面処理:
    無電解ニッケルメッキ
  • 材質証明書:
    ホルダ:SUM23相当|磁石:ネオジム磁石|カラー:黄銅(C3603BD)
  • 材質証明書:材質:
    ホルダ:SUM23相当|磁石:ネオジム磁石|カラー:黄銅(C3712相当)
  • 材質証明書:表面処理:
    ホルダ:無電解ニッケルメッキ|磁石:ニッケルメッキ

(i)ご注意

  • 大変強力なマグネットです。梱包を開ける際、周りに磁性品があると飛び出てくっつき、割れる可能性が御座います。取扱いに十分気を付けてください。
  • 大口数量帯でご購入頂いた場合、梱包内に磁気遮断用の鉄板が入る場合が御座います。取扱いに十分気を付けてください。
  • 当ページの価格表は24年3月時点の情報になります。

型番

未確定9件の候補があります。

Loading...

外形図・規格表

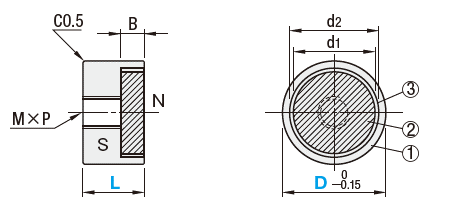

外形図
型式
[ M ]➀材質
[ S ]➀表面処理
[ M ]②材質
[ S ]②表面処理
耐熱
[ M ]③材質
磁極
温度
E-GHXF
SUM23相当
無電解ニッケルメッキ
ネオジム磁石
ニッケルメッキ
80℃
黄銅
(C3712相当)
N
S
規格表
型式
E-GHXF10
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番LM×P吸着力表面磁束密度d1d2B¥基準単価
TypeD(並目)N{kgf}ガウス[G]
E−GHXF45M2×0.41.5 {0.1}2400〜28002.03.02.5825
52.0 {0.2}2600〜30002.53.5755
68M3×0.55.9 {0.6}2100〜30004.05.03.0570
89.8 {1.0}2300〜33006.07.0510
10M4×0.720.6 {2.1}2500〜36008.09.0485
131045.1 {4.6}2500〜360010.011.04.0540
16M5×0.889.2 {9.1}3000〜440012.014.05.0625
20128.5 {13.1}3200〜460015.018.0780
2513M6×1.0225.5 {23.0}3200〜460018.023.0930
[ ! ]吸着力・表面磁束密度は参考値です。
【特長】
・外形寸法公差緩和により、当社類似品から大幅なプライスダウンを実現したエコノミーシリーズのマグネットです。
■当社類似品とエコノミーシリーズの比較

当社類似品
HXF
エコノミーシリーズ
E-GHXF
D寸許容差
0/-0.1
0/-0.15
RoHS10
対応
対応
■当社類似品との価格比較 例)E-GHXF10(円)

数量
当社
本商品
プライスダウン率

類似品
小口
1~9
970
485
50%
10~49
868
388
55%
50~99
868
364
58%
100~199
868
340
61%
大口
200~1,000
868
315
64%
■本商品の値引率詳細 例)E-GHXF10
数量区分
標準対応
個別対応
小口
大口
数量
1~9
10~49
50~99
100~499
200~1,000
値引率
基準単価
20%
25%
30%
35%

型番リスト

型番
外径(φ)
吸着力(範囲選択)(N)
吸着力(数値指定)(N)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
~10.0
1.5
10

1個

825( 908円 )

在庫品1日目

当日出荷可能

5
~10.0
2.0
10

1個

755( 831円 )

在庫品1日目

当日出荷可能

6
~10.0
5.9
10

1個

570( 627円 )

在庫品1日目

当日出荷可能

8
~10.0
9.8
10

1個

510( 561円 )

在庫品1日目

当日出荷可能

10
20.1~30.0
20.6
10

1個

485( 534円 )

在庫品1日目

当日出荷可能

13
40.1~50.0
45.1
10

1個

540( 594円 )

在庫品1日目

当日出荷可能

16
80.1~90.0
89.2
10

1個

625( 688円 )

在庫品1日目

当日出荷可能

20
100.1~
128.5
10

1個

780( 858円 )

在庫品1日目

当日出荷可能

25
100.1~
225.5
10

1個

930( 1,023円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【まとめ買いでお得】200個以上から大幅割引き!
・当社類似品から大幅なプライスダウンを実現したエコノミーシリーズのマグネットです。
・ホルダ付マグネットの中で、吸着力が一番強力です。
・吸着面に溝や段差がないため、ゴミが溜まりにくくなっています。

(i)ご注意

  • 大変強力なマグネットです。梱包を開ける際、周りに磁性品があると飛び出てくっつき、割れる可能性が御座います。取扱いに十分気を付けてください。
  • 大口数量帯でご購入頂いた場合、梱包内に磁気遮断用の鉄板が入る場合が御座います。取扱いに十分気を付けてください。
  • 当ページの価格表は24年3月時点の情報になります。

概要・仕様

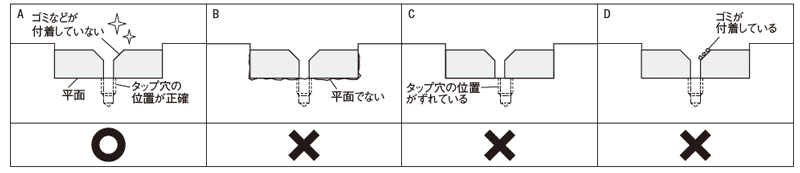

■取付時の注意点
・必ず平面にマグネットを置いてください。(イラストB)
・マグネットの穴とタップ穴の位置がずれていないことを確認してください。(イラストC)
・皿ボルトを取り付ける前にゴミが付着していないことを確認してください。(イラストD)
■マグネットの外観差異
・本商品は製造方法の見直しにより外観を変更させていただきます。
・材質は変更ございませんのでマグネットの機能は同等となります。
・変更前と変更後の商品が届く可能性がございます。
変更前変更後

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
