クリーンマグネットキャッチ ワンタッチ取付タイプ PP樹脂

クリーンマグネットキャッチ ワンタッチ取付タイプ PP樹脂

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,100円
税込価格
1,210円

【特長】・板金などの加工穴にワンタッチで取付可能です。・マグネットを樹脂で包ん...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    耐食性・耐薬品
  • 種類：
    マグネットキャッチ
  • マグネットキャッチ種類：
    通常タイプ
  • マグネットキャッチ形状：
    平行形埋込
  • 取付方法：
    埋込
  • 保持力、引張力(N)：
    25
  • 長さ(mm)：
    54
  • 幅(mm)：
    10
  • 本体材質：
    樹脂
  • 本体詳細材質：
    ポリプロピレン
  • 単品高さ(mm)：
    16.5
  • 使用温度範囲(℃)：
    ::80℃以下
  • 本体材質（詳細）：
    ポリプロピレン（PP）
  • マグネット材質：
    ネオジム
  • マグネット表面処理：
    ニッケルめっき
  • 材質証明書：
    対象
  • 材質証明書：材質：
    本体：ポリアセタール(POM)　磁石：ネオジム

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

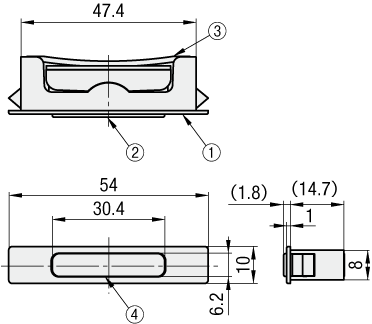

外形図・規格表


Ｎo.部品名[ M ]材質[ S ]表面処理色
①本体ポリプロピレン(PP)-黒/白
②ケース
③ばねポリアセタール(POM)白
④磁石ネオジムニッケルメッキ-


規格表

型式
MGWCP1B
型式色ワンタッチ取付部
耐荷重N(kgf)		質量
(g)		￥基準単価
MGWCP1B黒25(2.6)131,100
MGWCP1W白1,100

板厚Ａ
0.748
0.8
1.0
1.2
1.649
2.050

型番リスト

表示件数:
  1. 1
型番
本体色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ブラック
10

1個

1,100円( 1,210円 )

在庫品1日目

当日出荷可能

ホワイト
10

1個

1,100円( 1,210円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・板金などの加工穴にワンタッチで取付可能です。
・マグネットを樹脂で包んでいるため、錆に強く、金属粉の飛散もありません。また、吸着時の接触音を和らげます。
・マグネットは可動し、受座と吸着面が多少ずれても吸着します。
【用途】
・スチールキャビネット、洗浄機、厨房機器、水回り（キッチン、浴室）など。

納期・価格



■数量スライド価格 （[ ! ]1円未満切り捨て） こちら

数量区分標準対応個別対応
小口大口
数　量1～910～1415～1920～5051～
値引率基準単価5%10%18%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。




在庫品
翌日出荷
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様





【取付例】
【マグネットの動き】
【取付加工図】
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
