クリーンヒンジ 抜差し蝶番
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 15,430円
- 税込価格
- 16,973円
【特長】・クリーンルームでの使用に適したヒンジ・摺動部に内蔵されたスラストベア...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 低発塵 / 耐食性・耐薬品 / 非磁性
-
- 種類：
- 抜差し蝶番
-
- 付加機能：
- ベアリング内臓
-
- 本体材質：
- SUS304
-
- 詳細材質：
- SUS304
-
- 長さL(mm)：
- 125
-
- 幅 (W)(mm)：
- 100
-
- 取付方法：
- ねじ止め
-
- 取付種類：
- 皿穴
-
- 使用環境：
- 耐摩耗性 / クリーン室
-
- 許容荷重(N)：
- 981（2ヶ）
-
- 許容荷重(kgf)：
- 100（2ヶ）
-
- 本体表面処理：
- ヘアライン仕上/電解研磨
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- SUS304
-
- 材質証明書：表面処理：
- ヘアライン仕上げ/電解研磨

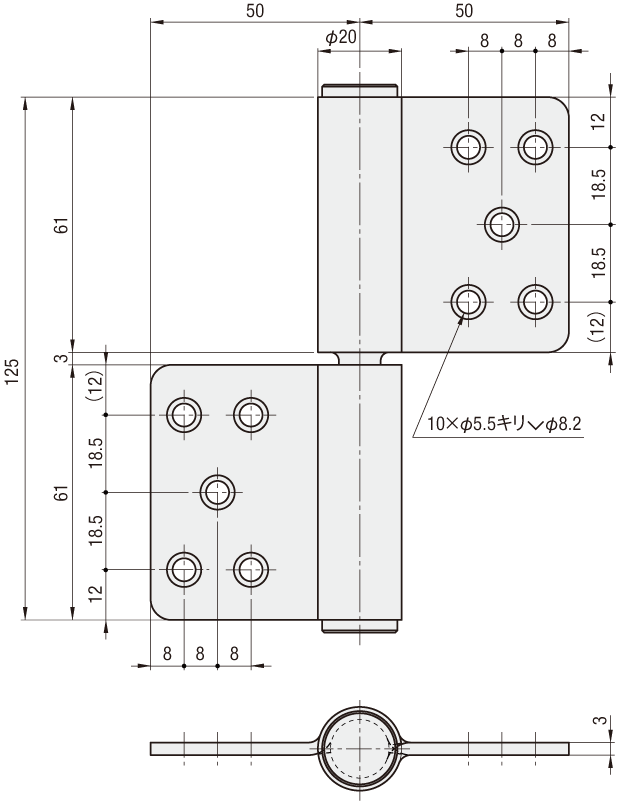

外形図・規格表
（図は左勝手用）
| 型式 | [ M ]材質 | [ S ]表面処理 |
| HHCR125L(左勝手用) | SUS304 | ヘアライン仕上/電解研磨 |
| HHCR125R(右勝手用) |
規格表
| 型式 |
| HHCR125R |
| 型式 | 耐荷重 N(kgf)/2ケ | 質量 (g) | ￥基準単価 |
| HHCR125L(左勝手用) | 981(100) | 388 | 15,430 |
| HHCR125R(右勝手用) |
型番リスト
Loading...
詳細情報
基本情報
【特長】
・クリーンルームでの使用に適したヒンジ

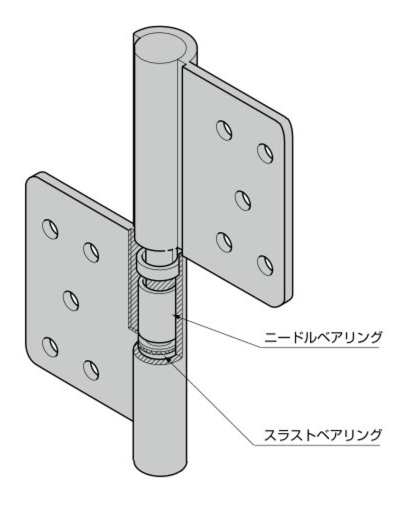

・摺動部に内蔵されたスラストベアリングとニードルベアリングが金属同士の磨耗を低減
・摺動部をシールでカバーしているため、金属粉の飛散を防止
・カール部を溶接しているため、耐荷重と耐久性に優れている
【用途】
・半導体製造関連、クリーンルームなど
納期・価格
概要・仕様
仕様・概要

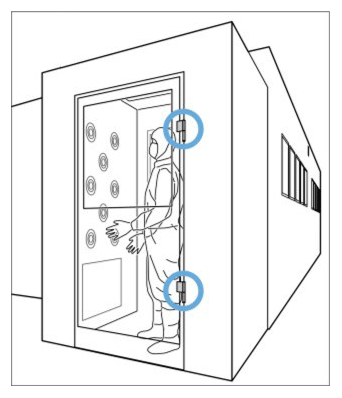

使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
