六角穴付樹脂ボルト インチサイズ PEEK

六角穴付樹脂ボルト インチサイズ PEEK

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
120円 ～ 320円
税込価格
132円 ～ 352円

インチタイプの樹脂ねじです全品バラ販売です。・材質：樹脂（PEEK）・基本形状...

詳細情報を確認する

型番

未確定28件の候補があります。

Loading...

表示件数:
  1. 1
型番
長さL(mm)
ねじの呼び(inch)
長さL(inch)
ねじ山種類
ねじ山数(inch)
D部径(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
25.4
1/4
1
ユニファイ並目
20
0.375inch
10

1個

320円( 352円 )

在庫品1日目

当日出荷可能

12.7
1/4
1/2
ユニファイ並目
20
0.375inch
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

19.05
1/4
3/4
ユニファイ並目
20
0.375inch
10

1個

300円( 330円 )

在庫品1日目

当日出荷可能

9.53
1/4
3/8
ユニファイ並目
20
0.375inch
10

1個

260円( 286円 )

在庫品1日目

当日出荷可能

15.87
1/4
5/8
ユニファイ並目
20
0.375inch
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

22.22
1/4
7/8
ユニファイ並目
20
0.375inch
10

1個

320円( 352円 )

在庫品1日目

当日出荷可能

12.7
NO.4
1/2
ユニファイ並目
40
0.183inch
10

1個

120円( 132円 )

在庫品1日目

当日出荷可能

6.35
NO.4
1/4
ユニファイ並目
40
0.183inch
10

1個

120円( 132円 )

在庫品1日目

当日出荷可能

9.53
NO.4
3/8
ユニファイ並目
40
0.183inch
10

1個

120円( 132円 )

在庫品1日目

当日出荷可能

15.87
NO.4
5/8
ユニファイ並目
40
0.183inch
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

7.94
NO.4
5/16
ユニファイ並目
40
0.183inch
10

1個

120円( 132円 )

在庫品1日目

当日出荷可能

12.7
NO.6
1/2
ユニファイ並目
32
0.226inch
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

6.35
NO.6
1/4
ユニファイ並目
32
0.226inch
10

1個

130円( 143円 )

在庫品1日目

当日出荷可能

9.53
NO.6
3/8
ユニファイ並目
32
0.226inch
10

1個

130円( 143円 )

在庫品1日目

当日出荷可能

15.87
NO.6
5/8
ユニファイ並目
32
0.226inch
10

1個

150円( 165円 )

在庫品1日目

当日出荷可能

7.94
NO.6
5/16
ユニファイ並目
32
0.226inch
10

1個

130円( 143円 )

在庫品1日目

当日出荷可能

25.4
NO.8
1
ユニファイ並目
32
0.270inch
10

1個

190円( 209円 )

在庫品1日目

当日出荷可能

12.7
NO.8
1/2
ユニファイ並目
32
0.270inch
10

1個

160円( 176円 )

在庫品1日目

当日出荷可能

6.35
NO.8
1/4
ユニファイ並目
32
0.270inch
10

1個

160円( 176円 )

在庫品1日目

当日出荷可能

19.05
NO.8
3/4
ユニファイ並目
32
0.270inch
10

1個

170円( 187円 )

在庫品1日目

当日出荷可能

9.53
NO.8
3/8
ユニファイ並目
32
0.270inch
10

1個

160円( 176円 )

在庫品1日目

当日出荷可能

15.87
NO.8
5/8
ユニファイ並目
32
0.270inch
10

1個

160円( 176円 )

在庫品1日目

当日出荷可能

7.94
NO.8
5/16
ユニファイ並目
32
0.270inch
10

1個

160円( 176円 )

在庫品1日目

当日出荷可能

25.4
NO.10
1
ユニファイ細目
32
0.312inch
10

1個

230円( 253円 )

在庫品1日目

当日出荷可能

12.7
NO.10
1/2
ユニファイ細目
32
0.312inch
10

1個

190円( 209円 )

在庫品1日目

当日出荷可能

19.05
NO.10
3/4
ユニファイ細目
32
0.312inch
10

1個

200円( 220円 )

在庫品1日目

当日出荷可能

15.87
NO.10
5/8
ユニファイ細目
32
0.312inch
10

1個

200円( 220円 )

在庫品1日目

当日出荷可能

22.22
NO.10
7/8
ユニファイ細目
32
0.312inch
10

1個

220円( 242円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

インチタイプの樹脂ねじです
全品バラ販売です。
・材質：樹脂（PEEK）
・基本形状：標準（丸）/六角穴

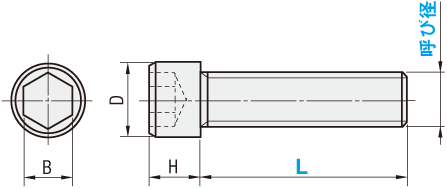

外形図・規格表


Type[ M ]材質
PEKBIPEEK(ポリエーテルエーテルケトン)


規格表

型式
PEKBI4ー40X1/4
型式L
(mm)		D
(inch)		H
(inch)		B
(inch)		ねじ山種類￥基準単価
Type呼び径－山数×L
(inch)
PEKBI4ー40X1/46.350.1830.1123/32UNC120
 40X5/167.94120
 40X3/89.53120
 40X1/212.7120
 40X5/815.87140
6ー32X1/46.350.2260.1387/64130
 32X5/167.94130
 32X3/89.53130
 32X1/212.7140
 32X5/815.87150
8ー32X1/46.350.2700.1649/64160
 32X5/167.94160
 32X3/89.53160
 32X1/212.7160
 32X5/815.87160
 32X3/419.05170
 32X125.4190
10ー32X1/212.70.3120.1905/32UNF190
 32X5/815.87200
 32X3/419.05200
 32X7/822.22220
 32X125.4230
1/4ー20X3/89.530.3750.2503/16UNC260
 20X1/212.7280
 20X5/815.87290
 20X3/419.05300
 20X7/822.22320
 20X125.4320

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～910～1920～4950～100101～
値引率基準単価5%10%18%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

呼び径－山数ねじり破断トルク引張破断荷重
（N・m）(ft-lb)（N）(lbF)
4-400.190.14030668.79
6-320.330.243459103.18
8-320.610.450746167.70
10-320.950.7011090245.03
1/4-202.041.5051742391.60
[ ! ]表中の数値は参考値であり保証値ではありません。

〈ご注意〉
・外観に黒点（スラッジ）が入ることが有ります。
・ねじ先端部のゲート残りはLに対して5％以下です。
・成形時にねじのピッチズレが生じるため、同材質のナットと組み合わせてご使用ください。
・ナットを使用しない場合は、めねじとの嵌合は20mm以下としてください。
・締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50％です。
・耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ロット、各種条件により若干変色することがあります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
