樹脂マイクロ皿小ねじ PEEK

樹脂マイクロ皿小ねじ PEEK

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
110円
税込価格
121円

最高級性能を有するPEEK材を使用したマイクロ皿小ねじです【特長】・半結晶性の...

詳細情報を確認する

型番

未確定4件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
D部径(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1.2
2.5
0.25
2.3mm
10

1個

110円( 121円 )

在庫品1日目

当日出荷可能

1.2
4
0.25
2.3mm
10

1個

110円( 121円 )

在庫品1日目

当日出荷可能

1.6
2.5
0.35
2.8mm
10

1個

110円( 121円 )

在庫品1日目

当日出荷可能

1.6
4
0.35
2.8mm
10

1個

110円( 121円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

最高級性能を有するPEEK材を使用したマイクロ皿小ねじです
【特長】
・半結晶性の最高級性能を有するスーパーエンジニアリングプラスチック
・エンプラの中でも最高レベルの耐薬品性を有し、PEEKを溶解する唯一の汎用化学品は濃硫酸だけです。
・また、耐熱性・耐摩耗性・難燃性・耐加水分解性にも優れ、OA機器分野・自動車分野・ICウェハキャリア・LCD製造用治具などで採用

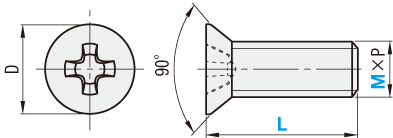

外形図・規格表



※0番1種形状

Type[ M ]材質
PEKMCPEEK(ポリエーテルエーテルケトン)


規格表

型式
PEKMC1.2－2.5
M×PD
1.2×0.252.3
1.6×0.352.8
型式￥基準単価
TypeM－L
PEKMC1.2－2.5110
  4110
1.6－2.5110
  4110

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～910～1920～4950～100101～
値引率基準単価5%10%18%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

Mねじり破断トルク（N・m）引張破断荷重（N）
1.20.03058
1.40.03782
1.60.04393
[ ! ]表中の数値は参考値であり保証値ではありません。

〈ご注意〉
・外観に黒点（スラッジ）が入ることが有ります。
・ねじ先端部のゲート残りはLに対して5％以下です。
・成形時にねじのピッチズレが生じるため、同材質のナットと組み合わせてご使用ください。
・ナットを使用しない場合は、めねじとの嵌合は20mm以下としてください。
・締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50％です。
・耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ロット、各種条件により若干変色することがあります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
