8シリーズ（溝幅10mm）大和電業製インターロックプラグ取付用金具

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 697円～ 973円

税込価格: 767円～ 1,070円

・大和電業製インターロックプラグとミスミのアルミフレーム・安全柵を取り付ける専...

詳細情報を確認する

種類：

プラグ関連
材質証明書：

非対象

(i)ご注意

大和電業製インターロックプラグと取付部品が全てセットになった商品はこちら
大和電業製のインターロックプラグ単品の商品ページはこちら

型番

未確定10件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

HPTP8
SHPTP8

プラグ向き	垂直		水平
扉開き方向	左開き用	右開き用	ー
固定柵側取付金具	HPTP8-VK SHPTP8-VK		HPTP8-HK SHPTP8-HK
固定柵側取付金具
可動柵側取付金具	HPTP8-VL SHPTP8-VL	HPTP8-VR SHPTP8-VR	HPTP8-H SHPTP8-H
可動柵側取付金具

[ ! ]垂直取付の固定柵側板金は左開き用・右開き用のどちらにもご使用いただけます。

■材質表

Type	材質	表面処理
HPTP8	SPCC	三価クロメート
SHPTP8	SUS304	ー

■規格表

型式

HPTP8-VK

型式	質量（g）	T	適合ボルト・ナット						\基準単価
			プラグ本体取付用		アルミフレーム取付用				\基準単価
			ボルト	個数	ボルト	個数	ナット	個数	1～30コ
HPTP8-VK	74.4	3.2	CBE4-8	2	CBE5-15	4	HNTP8-5	4	709
SHPTP8-VK	70.8	3	SCB4-8		SCB5-15		SHNTP8-5		792
HPTP8-VL	111.6	3.2	CBE4-8		CBE5-15		HNTP8-5		871
SHPTP8-VL	106	3	SCB4-8		SCB5-15		SHNTP8-5		973
HPTP8-VR	111.6	3.2	CBE4-8		CBE5-15		HNTP8-5		871
SHPTP8-VR	106	3	SCB4-8		SCB5-15		SHNTP8-5		973
HPTP8-HK	105.2	3.2	CBE4-8		CBE5-15		HNTP8-5		745
SHPTP8-HK	100.1	3	SCB4-8		SCB5-15		SHNTP8-5		840
HPTP8-H	79.1	3.2	CBE4-8		CBE5-15		HNTP8-5		697
SHPTP8-H	75.4	3	SCB4-8		SCB5-15		SHNTP8-5		822

[ ! ]ボルト・ナットは付属しません。お客様にてご選定ください。

■使用例図
安全柵の扉等に設置し、プラグを抜くことで電源が強制的に切れるため不用意な進入を防げます。
ご使用環境に合わせてプラグの向きをご検討ください。

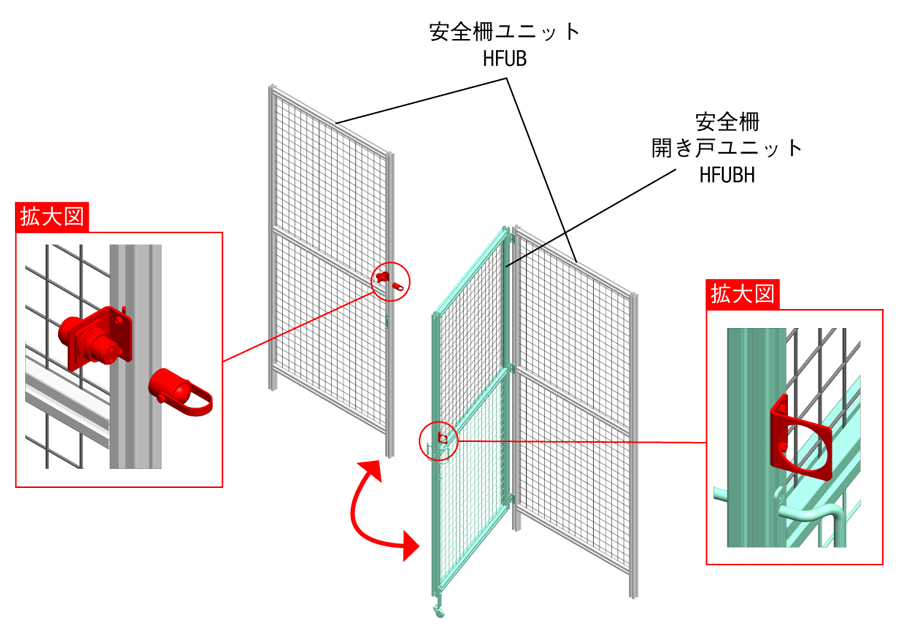

＜水平＞
プラグを地面から水平に取り付ける際のイメージです。

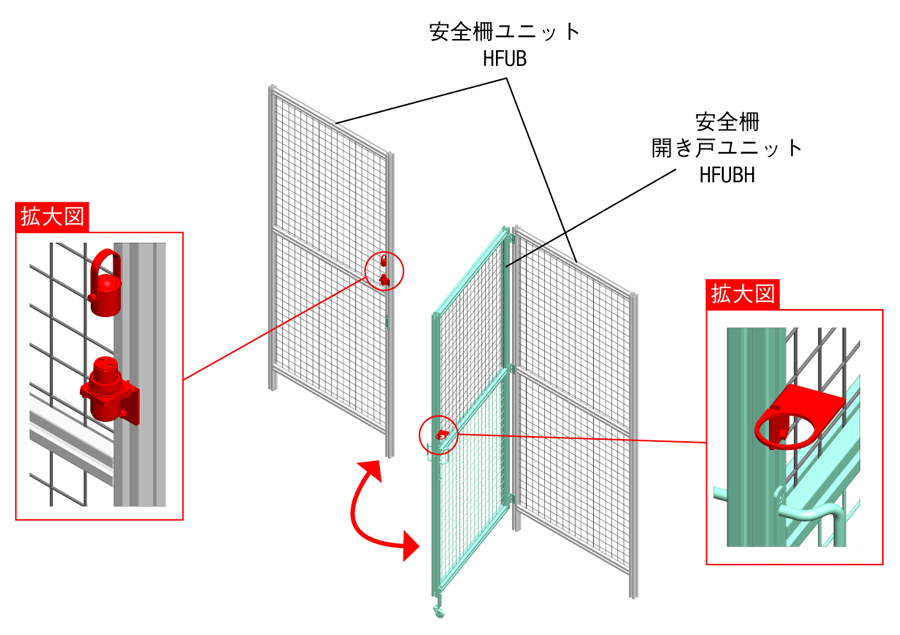

＜垂直＞
プラグを地面から垂直に取り付ける際のイメージです。

型番リスト

表示件数:

型番	本体材質	用途	金具種類	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HPTP8-H	SPCC（三価クロメート）	プラグ水平向き、左・右開き扉用	可動柵側取付	1個	697円( 767円 )	在庫品1日目当日出荷可能
HPTP8-HK	SPCC（三価クロメート）	プラグ水平向き、左・右開き扉用	固定柵側取付	1個	745円( 820円 )	在庫品1日目当日出荷可能
HPTP8-VK	SPCC（三価クロメート）	プラグ垂直向き、左・右開き扉用	固定柵側取付	1個	709円( 780円 )	在庫品1日目当日出荷可能
HPTP8-VL	SPCC（三価クロメート）	プラグ垂直向き、左開き扉用	可動柵側取付	1個	871円( 958円 )	在庫品1日目当日出荷可能
HPTP8-VR	SPCC（三価クロメート）	プラグ垂直向き、右開き扉用	可動柵側取付	1個	871円( 958円 )	在庫品1日目当日出荷可能
SHPTP8-H	SUS304（なし）	プラグ水平向き、左・右開き扉用	可動柵側取付	1個	822円( 904円 )	在庫品1日目当日出荷可能
SHPTP8-HK	SUS304（なし）	プラグ水平向き、左・右開き扉用	固定柵側取付	1個	840円( 924円 )	在庫品1日目当日出荷可能
SHPTP8-VK	SUS304（なし）	プラグ垂直向き、左・右開き扉用	固定柵側取付	1個	792円( 871円 )	在庫品1日目当日出荷可能
SHPTP8-VL	SUS304（なし）	プラグ垂直向き、左開き扉用	可動柵側取付	1個	973円( 1,070円 )	在庫品1日目当日出荷可能
SHPTP8-VR	SUS304（なし）	プラグ垂直向き、右開き扉用	可動柵側取付	1個	973円( 1,070円 )	在庫品1日目当日出荷可能

基本情報

・大和電業製インターロックプラグとミスミのアルミフレーム・安全柵を取り付ける専用金具です。
・アルミフレーム、ボルト、ナットは付属しません。
・ミスミのアルミフレーム（8シリーズ）・安全柵（8シリーズ）に取付可能です。

(i)ご注意

大和電業製インターロックプラグと取付部品が全てセットになった商品はこちら
大和電業製のインターロックプラグ単品の商品ページはこちら

納期・価格

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～30	31
出荷日	通常	お見積り

在庫品

翌日出荷 >>こちら

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
