ミスミ

8シリーズ（溝幅10mm）用インターロックプラグ（アルミフレーム取付用セット品）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 6,510円～ 15,632円

税込価格: 7,161円～ 17,195円

・大和電業社製のインターロックプラグにミスミアルミフレーム取付金具、ボルト、ナ...

詳細情報を確認する

種類：

プラグ関連
定格電圧：

AC250V
材質証明書：

非対象

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品は大和電業社製のインターロックプラグに専用取付金具、ボルト、ナットを付属したものです。
大和電業製のインターロックプラグ単品の商品ページはこちら

型番

未確定15件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

HAP8

【セット詳細】
アルミフレーム取付アクセサリ（取付金具・ボルト・ナット）＋インターロックプラグ本体

■ 付属品　金具×2個、ボルト×6個、ナット×4個


プラグ向き	垂直		水平
扉開き方向	左開き用	右開き用	ー
固定柵側取付金具	鉄：HPTP8-VK ステンレス：SHPTP8-VK		鉄：HPTP8-HK ステンレス：SHPTP8-HK

可動柵側取付金具	鉄：HPTP8-VL ステンレス：SHPTP8-VL	鉄：HPTP8-VR ステンレス：SHPTP8-VR	鉄：HPTP8-H ステンレス：SHPTP8-H

プラグ本体取付用ボルト	＜プラグ本体用＞鉄：CBE4-8 ステンレス：SCB4-8 ＜アルミフレーム用＞鉄：CBE5-15 ステンレス：SCB5-15
アルミフレーム取付用ボルト
アルミフレーム用ナット	鉄：HNTP8-5 ステンレス：SHNTP8-5

＋

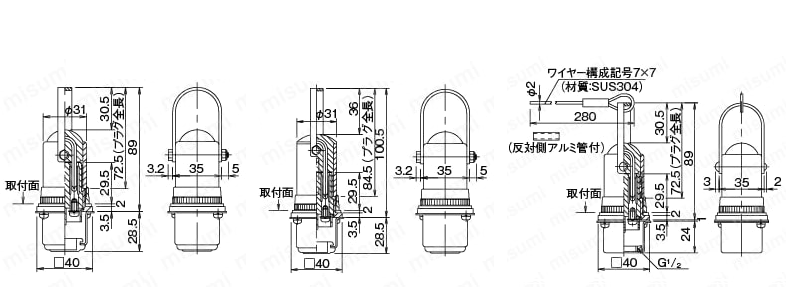

■ 本体　大和電業社製インターロックプラグ

＜SPT-11＞
＜SPT-11-S14＞＜MSPT-22＞
＜MSPT-22-S14＞＜SPT-11-H＞※吊り下げ用ワイヤー有タイプ

■規格表

取付金具・ボルト・ナットセット品識別型番	ー	インターロックプラグ本体型番	ー	プラグ取付方向	扉開き方向
HAP8	ー	SPT-11-H	ー	H
HAP8	ー	SPT-11	ー	V	R

取付金具・ボルト・ナットセット品識別型番	インターロックプラグ本体	プラグ向き・扉開き方向	\基準単価
Type	インターロックプラグ本体	プラグ向き・扉開き方向	\基準単価
HAP8	SPT-11	H （水平）	6,510
		VL （垂直・左開き用）	6,640
		VR （垂直・右開き用）	6,640
	SPT-11-H	H （水平）	7,200
		VL （垂直・左開き用）	7,320
		VR （垂直・右開き用）	7,320
	MSPT-22	H （水平）	7,750
		VL （垂直・左開き用）	7,870
		VR （垂直・右開き用）	7,870
	SPT-11-S14	H （水平）	9,030
		VL （垂直・左開き用）	9,190
		VR （垂直・右開き用）	9,190
	MSPT-22-S14	H （水平）	15,471
		VL （垂直・左開き用）	15,632
		VR （垂直・右開き用）	15,632

[ ! ]プラグ向き水平の場合、扉開き方向は右開き、左開きいずれにも対応可能です。

■ 取付例図
プラグを地面に対して垂直または水平に取り付けることができます。
プラグの向きを地面に対して垂直にする場合、取りつける扉を開く方向によって付属部品が変わります。

Ｈ：水平

ＶＬ：垂直・左開き用

VR：垂直・右開き用

[ ! ]⑤本体取付用ボルトは取付穴４穴のうち、対角の2穴を用いて締結してください。
[ ! ]取付方法３：水平は、左開き、右開き両方に使用可能です。
ご使用環境に合わせてお取り付けください。

取付図 No	商品名
①	取付金具（固定柵側）
②	取付金具（可動柵側）
③	インターロックプラグ本体
④	アルミフレーム取付用ナット
⑤	プラグ本体取付用ボルト
⑥	アルミフレーム取付用ボルト

■ボルト材質

Type	材質	表面処理
CBE	SCM435	三価クロメート
SCB	SUSXM7	－

■ボルト寸法

M×P	A	E	B
4×0.7	7	4	3
5×0.8	8.5	5	4

■ナット材質

Type	材質			表面
Type	本体	球	ばね	処理
HNTP	S10C相当	SUS304	SUS304	三価クロメート
SHNTP	SUS316相当（焼結）	SUS304	SUS304	―

■取付金具材質・寸法

Type	材質	表面処理	T
HPTP	SPCC	三価クロメート	3.2
SHPTP	SUS304	ー	3

構成部品

材質

大和電業品

プラグ向き・扉開き方向

プラグ本体
取付用ボルト

数量

アルミフレーム取付用金具・ボルト・ナット

インターロックプラグ

数量

取付金具
（固定柵側）

数量

取付金具
（可動柵側）

数量

アルミフレーム
取付用ボルト

数量

アルミフレーム用
ナット

数量

鉄
（SPCC）

SPT-11
SPT-11-H
MSPT-22

H
（水平）

VL
（垂直・左開き用）

VR
（垂直・右開き用）

ステンレス
（SUS304）

SPT-11-S14
MSPT-22-S14

H
（水平）

VL
（垂直・左開き用）

VR
（垂直・右開き用）

■インターロックプラグ本体仕様

型式	回路数	分割数	吊下用ワイヤ	材質	表面塗装
SPT-11	1回路	2分割	なし	スチール	ユニクロ
SPT-11-H			あり	スチール	ユニクロ
SPT-11-S14			なし	ステンレス	-
MSPT-22	2回路			スチール	ユニクロ
MSPT-22-S14	2回路			ステンレス	-

■インターロックプラグ詳細仕様

型式	定格	絶縁抵抗		耐電圧　Ｖ		接触抵抗	電気的寿命回以上	使用温度範囲	配線端子	最大取付板厚
		充電金属部・非充電金属部分間	開路状態における同極端子間	充電金属部・非充電金属部分間	開路状態における同極端子間

SPT-11	AC250V 15A (Min24V 5mA)	100MΩ以上 (DC500V)		1500		50MΩ 以下	5000	－5～+60℃	2×M4	6mm
SPT-11-H
SPT-11-S14
MSPT-22									4×M4
MSPT-22-S14

■回路図

SPT-11
SPT-11-H
SPT-11-S14 MSPT-22
MSPT-22-S14

■取付方法

[ ! ]激しい振動、衝撃、著しい粉塵やミスト、腐食性ガスのある場所では使用できません。
[ ! ]通電中の挿抜は緊急時以外には行わないでください。接点寿命を短くする恐れがあります。
[ ! ]プラグを抜くことで駆動源が遮断され危険となる場合には対策を講じてください。（電磁ブレーキなど）
[ ! ]本製品だけで非常停止回路を構成させないでください。プラグを差し込んだだけで、非常停止状態が解除されてしまい危険な場合があります。
[ ! ]水や油などがかからない位置に取り付けてください。
[ ! ]プラグを抜いた後、ソケットの充電部に触れると危険ですので触れないでください。

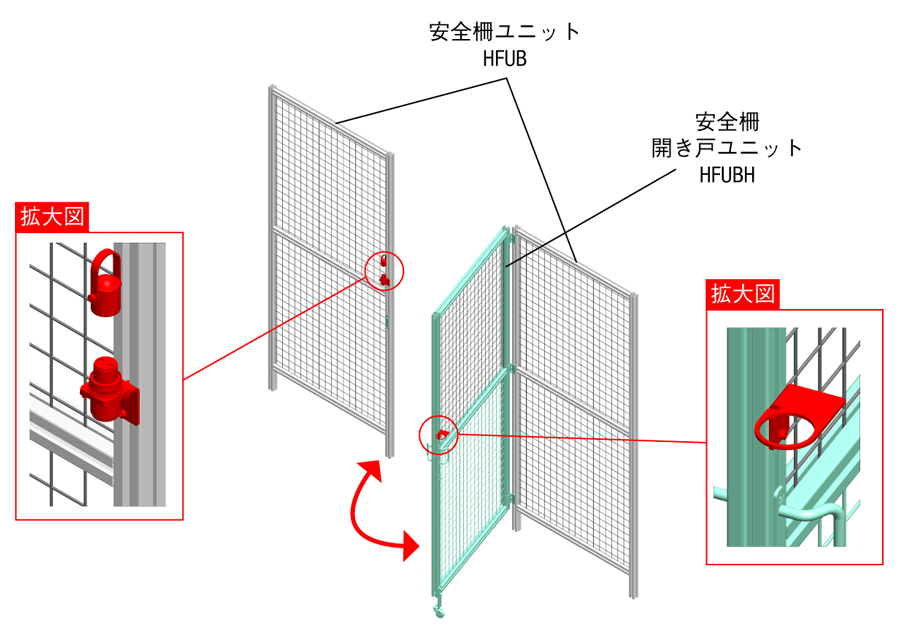

■使用例図
安全柵の扉等に設置し、プラグを抜くことで電源が強制的に切れるため不用意な進入を防げます。
ご使用環境に合わせてプラグの向きをご検討ください。

＜水平＞
プラグを地面から水平に取り付ける際のイメージです。

＜垂直＞
プラグを地面から垂直に取り付ける際のイメージです。

型番リスト

表示件数:

型番	本体材質	プラグ取付方向	扉開き方向	回路数	吊下用ワイヤ	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HAP8-MSPT-22-H	鉄（SPCC）	水平	左・右開き	2回路	なし	1個	7,750円( 8,525円 )	在庫品1日目当日出荷可能
HAP8-MSPT-22-S14-H	ステンレス（SUS304）	水平	左・右開き	2回路	なし	1個	15,471円( 17,018円 )	在庫品1日目当日出荷可能
HAP8-MSPT-22-S14-VL	ステンレス（SUS304）	垂直	左開き	2回路	なし	1個	15,632円( 17,195円 )	在庫品1日目当日出荷可能
HAP8-MSPT-22-S14-VR	ステンレス（SUS304）	垂直	右開き	2回路	なし	1個	15,632円( 17,195円 )	在庫品1日目当日出荷可能
HAP8-MSPT-22-VL	鉄（SPCC）	垂直	左開き	2回路	なし	1個	7,870円( 8,657円 )	在庫品1日目当日出荷可能
HAP8-MSPT-22-VR	鉄（SPCC）	垂直	右開き	2回路	なし	1個	7,870円( 8,657円 )	在庫品1日目当日出荷可能
HAP8-SPT-11-H	鉄（SPCC）	水平	左・右開き	1回路	なし	1個	6,510円( 7,161円 )	在庫品1日目当日出荷可能
HAP8-SPT-11-H-H	鉄（SPCC）	水平	左・右開き	1回路	あり	1個	7,200円( 7,920円 )	在庫品1日目当日出荷可能
HAP8-SPT-11-H-VL	鉄（SPCC）	垂直	左開き	1回路	あり	1個	7,320円( 8,052円 )	在庫品1日目当日出荷可能
HAP8-SPT-11-H-VR	鉄（SPCC）	垂直	右開き	1回路	あり	1個	7,320円( 8,052円 )	在庫品1日目当日出荷可能
HAP8-SPT-11-S14-H	ステンレス（SUS304）	水平	左・右開き	1回路	なし	1個	9,030円( 9,933円 )	在庫品1日目当日出荷可能
HAP8-SPT-11-S14-VL	ステンレス（SUS304）	垂直	左開き	1回路	なし	1個	9,190円( 10,109円 )	在庫品1日目当日出荷可能
HAP8-SPT-11-S14-VR	ステンレス（SUS304）	垂直	右開き	1回路	なし	1個	9,190円( 10,109円 )	在庫品1日目当日出荷可能
HAP8-SPT-11-VL	鉄（SPCC）	垂直	左開き	1回路	なし	1個	6,640円( 7,304円 )	在庫品1日目当日出荷可能
HAP8-SPT-11-VR	鉄（SPCC）	垂直	右開き	1回路	なし	1個	6,640円( 7,304円 )	在庫品1日目当日出荷可能

基本情報

・大和電業社製のインターロックプラグにミスミアルミフレーム取付金具、ボルト、ナットをセットにしてお届けします。
・アルミフレームは付属しません。
・ミスミのアルミフレーム（8シリーズ）・安全柵（8シリーズ）に取付可能です。

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品は大和電業社製のインターロックプラグに専用取付金具、ボルト、ナットを付属したものです。
大和電業製のインターロックプラグ単品の商品ページはこちら

納期・価格

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～30	31
出荷日	通常	お見積り

在庫品

翌日出荷 >>こちら

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
