【クリーン洗浄品】イケール　－アルミ鋳造　寸法固定タイプ－

【クリーン洗浄品】イケール　－アルミ鋳造　寸法固定タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,090円 ～ 15,200円
税込価格
4,499円 ～ 16,720円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定42件の候補があります。

Loading...

外形図・規格表

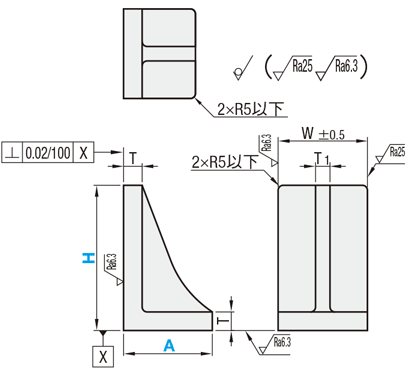

■穴加工選択FB（穴無しタイプ）
SL-AIKFB・SH-AIKFB・SHD-AIKFB

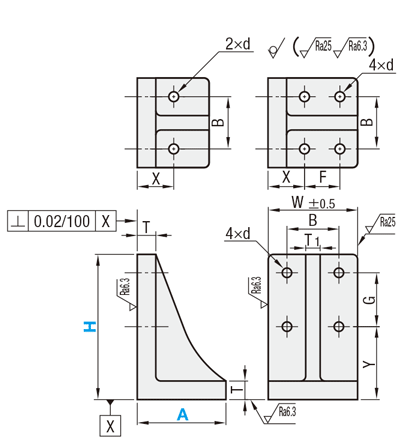

■穴加工選択D（キリ穴タイプ）
SL-AIKD・SH-AIKD・SHD-AIKD
A＝70以下のとき A＝100以上のとき
■穴加工選択K（キリ穴&ノック穴タイプ）
SL-AIKK・SH-AIKK・SHD-AIKK
A＝50のとき A＝60・70のとき A＝100以上のとき
Type[ M ]材質洗浄方法
穴無しタイプキリ穴タイプキリ穴＆ノック穴タイプ洗浄方法洗浄環境梱包形態梱包環境
SL-AIKFBSL-AIKDSL-AIKK(W＝60) AC4C−T5
(W＝100) AC7A		脱脂洗浄一般環境防錆梱包一般環境
SH-AIKFBSH-AIKDSH-AIKK精密洗浄クラス1000脱気2重梱包クラス１0
SHD-AIKFBSHD-AIKDSHD-AIKK電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−A
SL-AIKFB70−60
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式AWTT1￥基準単価
TypeH SL-AIKFB SH-AIKFB SHD-AIKFB
穴無しタイプ60606010104,0904,4204,640
SL-AIKFB704,1204,4504,670
SH-AIKFB804,1404,4704,690
SHD-AIKFB904,1704,5004,720
 1005010015144,6204,9505,170
 606010104,4604,7905,010
 10010015144,2204,5504,770
 1507010015145,2705,6005,820
 1005,4805,8106,030
 20012010015146,5606,8907,110
 25012010018157,8408,1708,390
 30015010018159,73010,06010,280
 35011,18011,51011,730
 40013,33013,66013,880
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Aイケール本体キリ穴￥基準単価
TypeHWTT1dBXFYG SL-AIKD SH-AIKD SHD-AIKD
キリ穴タイプ60606010106.53530－25254,5004,8305,050
SL-AIKD70304,5304,8605,080
SH-AIKD8035304,5804,9105,130
SHD-AIKD90354,6004,9305,150
 100501001514117035－45405,0905,4205,640
 606010106.53530－404,6304,9605,180
 100100151411704540455,2505,5805,800
 150701001514117040－75605,7306,0606,280
 10045406,0906,4206,640
 200120100151411705050110707,1907,5207,740
 250120100181511705050140908,4508,7809,000
 3001501001815117040901909010,55010,88011,100
 35023010012,00012,33012,550
 40026012014,15014,48014,700
[ ! ]図面上特に指示なき所は、SL-AIKFB・SH-AIKFB・SHD-AIKFB（穴無しタイプ）と共通
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Aイケール本体キリ穴ノック穴￥基準単価
TypeHWTT1dBXFYGDH7ah SL-AIKK SH-AIKK SHD-AIKK
キリ穴&ノック穴タイプ60606010106.53530－252564537.54,7205,0505,270
SL-AIKK703042.54,7505,0805,300
SH-AIKK803530504,8005,1305,350
SHD-AIKK903552.54,8205,1505,370
 100501001514117035－454010－655,3605,6905,910
 606010106.53530－40645604,8505,1805,400
 100100151411704540451065655,6505,9806,200
 150701001514117040－756010551056,1506,4806,700
 1004540656,4506,7807,000
 2001201001514117050501107010751457,6307,9608,180
 2501201001815117050501409010751858,8309,1609,380
 30015010018151170409019090108523511,08011,41011,630
 35023010028012,52012,85013,070
 40026012032014,65014,98015,200
[ ! ]図面上特に指示なき所は、SL-AIKFB・SH-AIKFB・SHD-AIKFB（穴無しタイプ）と共通
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
穴加工
洗浄方法
高さ H(mm)
A寸(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
キリ穴
電解研磨＋精密洗浄
60
60
10

1個

5,050円( 5,555円 )

3日目

キリ穴
電解研磨＋精密洗浄
70
60
10

1個

5,080円( 5,588円 )

3日目

キリ穴
電解研磨＋精密洗浄
80
60
10

1個

5,130円( 5,643円 )

3日目

キリ穴
電解研磨＋精密洗浄
90
60
10

1個

5,150円( 5,665円 )

3日目

キリ穴
電解研磨＋精密洗浄
100
50
10

1個

5,640円( 6,204円 )

6日目

キリ穴
電解研磨＋精密洗浄
100
60
10

1個

5,180円( 5,698円 )

3日目

キリ穴
電解研磨＋精密洗浄
100
100
10

1個

5,800円( 6,380円 )

6日目

キリ穴
電解研磨＋精密洗浄
150
70
10

1個

6,280円( 6,908円 )

6日目

キリ穴
電解研磨＋精密洗浄
150
100
10

1個

6,640円( 7,304円 )

6日目

キリ穴
電解研磨＋精密洗浄
200
120
10

1個

7,740円( 8,514円 )

6日目

キリ穴
電解研磨＋精密洗浄
250
120
10

1個

9,000円( 9,900円 )

6日目

キリ穴
電解研磨＋精密洗浄
300
150
10

1個

11,100円( 12,210円 )

6日目

キリ穴
電解研磨＋精密洗浄
350
150
10

1個

12,550円( 13,805円 )

6日目

キリ穴
電解研磨＋精密洗浄
400
150
10

1個

14,700円( 16,170円 )

6日目

穴無し
電解研磨＋精密洗浄
60
60
10

1個

4,640円( 5,104円 )

3日目

穴無し
電解研磨＋精密洗浄
70
60
10

1個

4,670円( 5,137円 )

3日目

穴無し
電解研磨＋精密洗浄
80
60
10

1個

4,690円( 5,159円 )

3日目

穴無し
電解研磨＋精密洗浄
90
60
10

1個

4,720円( 5,192円 )

3日目

穴無し
電解研磨＋精密洗浄
100
50
10

1個

5,010円( 5,511円 )

6日目

穴無し
電解研磨＋精密洗浄
100
60
10

1個

4,770円( 5,247円 )

3日目

穴無し
電解研磨＋精密洗浄
100
100
10

1個

5,170円( 5,687円 )

14日目

穴無し
電解研磨＋精密洗浄
150
70
10

1個

5,820円( 6,402円 )

6日目

穴無し
電解研磨＋精密洗浄
150
100
10

1個

6,030円( 6,633円 )

6日目

穴無し
電解研磨＋精密洗浄
200
120
10

1個

7,110円( 7,821円 )

6日目

穴無し
電解研磨＋精密洗浄
250
120
10

1個

8,390円( 9,229円 )

6日目

穴無し
電解研磨＋精密洗浄
300
150
10

1個

10,280円( 11,308円 )

6日目

穴無し
電解研磨＋精密洗浄
350
150
10

1個

11,730円( 12,903円 )

6日目

穴無し
電解研磨＋精密洗浄
400
150
10

1個

13,880円( 15,268円 )

6日目

キリ穴&ノック穴
電解研磨＋精密洗浄
60
60
10

1個

5,270円( 5,797円 )

3日目

キリ穴&ノック穴
電解研磨＋精密洗浄
70
60
10

1個

5,300円( 5,830円 )

3日目

キリ穴&ノック穴
電解研磨＋精密洗浄
80
60
10

1個

5,350円( 5,885円 )

3日目

キリ穴&ノック穴
電解研磨＋精密洗浄
90
60
10

1個

5,370円( 5,907円 )

3日目

キリ穴&ノック穴
電解研磨＋精密洗浄
100
50
10

1個

5,910円( 6,501円 )

6日目

キリ穴&ノック穴
電解研磨＋精密洗浄
100
60
10

1個

5,400円( 5,940円 )

3日目

キリ穴&ノック穴
電解研磨＋精密洗浄
100
100
10

1個

6,200円( 6,820円 )

3日目

キリ穴&ノック穴
電解研磨＋精密洗浄
150
70
10

1個

6,700円( 7,370円 )

6日目

キリ穴&ノック穴
電解研磨＋精密洗浄
150
100
10

1個

7,000円( 7,700円 )

3日目

キリ穴&ノック穴
電解研磨＋精密洗浄
200
120
10

1個

8,180円( 8,998円 )

6日目

キリ穴&ノック穴
電解研磨＋精密洗浄
250
120
10

1個

9,380円( 10,318円 )

6日目

キリ穴&ノック穴
電解研磨＋精密洗浄
300
150
10

1個

11,630円( 12,793円 )

6日目

キリ穴&ノック穴
電解研磨＋精密洗浄
350
150
10

1個

13,070円( 14,377円 )

6日目

キリ穴&ノック穴
電解研磨＋精密洗浄
400
150
10

1個

15,200円( 16,720円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

鋳鉄のイケールと比較して、軽量化が可能です。【材質】・AC4C−T5・ AC7A

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦材質AC4C−T5（W＝60）
数量区分標準対応個別対応
小口大口
数量1～2021～4950以上
値引率基準単価5%お見積り
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
◦材質AC7A（W＝100）
数量区分標準対応個別対応
小口大口大口
数量1～2021～4041～4950以上
値引率基準単価5%5%お見積り
出荷日通常+5日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質AC4C－T5（W＝60）
 5 日目出荷
[ NG ]ストーク適用不可
●AC7A（W＝100）
 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】イケール　－アルミ鋳造　寸法固定タイプ－

【クリーン洗浄品】イケール　－アルミ鋳造　寸法固定タイプ－

    【クリーン洗浄品】溶接イケール－穴無しタイプ・穴位置指定タイプ－

    【クリーン洗浄品】溶接イケール－穴無しタイプ・穴位置指定タイプ－

      イケール　－アルミ鋳造　寸法固定タイプ－

      イケール　－アルミ鋳造　寸法固定タイプ－

        【クリーン洗浄品】溶接イケール－小型　穴無しタイプ－

        【クリーン洗浄品】溶接イケール－小型　穴無しタイプ－

          イケール　－ワイドタイプ－

          イケール　－ワイドタイプ－

            イケール　－鋳鉄　寸法固定タイプ－

            イケール　－鋳鉄　寸法固定タイプ－

              イケール　－取付穴形状選択　穴位置固定タイプ－

              イケール　－取付穴形状選択　穴位置固定タイプ－

                イケール　－穴位置指定タイプ－

                イケール　－穴位置指定タイプ－

                  溶接イケール－穴無しタイプ・穴位置指定タイプ－

                  溶接イケール－穴無しタイプ・穴位置指定タイプ－

                    溶接イケール－小型　穴無しタイプ－

                    溶接イケール－小型　穴無しタイプ－

                      イケール－対角ノック穴タイプ－

                      イケール－対角ノック穴タイプ－

                        イケール　－取付面タップ穴　取付穴位置指定タイプ－

                        イケール　－取付面タップ穴　取付穴位置指定タイプ－

                          イケール　－Ａ面（座面）指定削り込みタイプ－

                          イケール　－Ａ面（座面）指定削り込みタイプ－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 4,090円～ - 2,990円～ - 8,040円～ - 4,150円～ - - - - - -
                            通常出荷日 3日目～   8日目   在庫品1日目～   当日出荷可能 8日目～   9日目   在庫品1日目～   当日出荷可能 11日目   11日目   11日目   9日目～   9日目   9日目   11日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし
                            材質 アルミ A5052 アルミ - FC250 FC250 - - - - - - -
                            強度 標準(鋳造) 高強度(溶接) 標準(鋳造) 高強度(溶接) 標準(鋳造) 標準(鋳造) 標準(鋳造) 標準(鋳造) 高強度(溶接) 高強度(溶接) 標準(鋳造) 標準(鋳造) 標準(鋳造)
                            表面処理 なし なし なし - プライマー塗装（グレー） - - - - - - - -

                            【クリーン洗浄品】イケール　－アルミ鋳造　寸法固定タイプ－のレビュー

                            この商品のレビューはありません レビューを書く

                            イケールカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
