ミスミ

ミスミ

【クリーン洗浄品】アルミ精密切断　Ａ５０５２Ｐ

【クリーン洗浄品】アルミ精密切断　Ａ５０５２Ｐ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 仕上げ方法：
    基準面精密切断 2側面ノコ切断 板厚面圧延
  • 材質：
    A5052P
  • 表面処理：
    無し
  • コーナーR加工選択：
    無し
  • 抜き穴加工選択：
    無し
  • 抜き穴加工種選択：
    無し
  • 板厚公差：
    板厚により異なります(詳細は規格表にてご確認ください)
  • 材質証明書：
    対象
  • 材質証明書：材質：
    A5052P

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定9件の候補があります。

Loading...

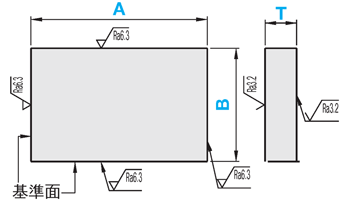

外形図・規格表

（エコノミー）
SL-PNE
SH-PNE
SHD-PNE
（並級）
SL-PNX
SH-PNX
SHD-PNX
（精級）
SL-PNT
SH-PNT
SHD-PNT
型式[ M ]材質洗浄方法
エコノミー並級精密洗浄方法洗浄環境梱包形態梱包環境
SL-PNESL-PNXSL-PNTA5052P−H112
（T5・6はH34含む）		脱脂洗浄一般環境防錆梱包一般環境
SH-PNESH-PNXSH-PNT精密洗浄クラス1000脱気2重梱包クラス１0
SHD-PNESHD-PNXSHD-PNT電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−A−B−T
SL-PNX−510−30.5−10
型式精度区分仕上方法A・B寸法公差T寸法公差平面度基準面直角度
202004008001250346810122025304045(1000mmあたり)(100mmあたり)
～199.9～～～～・・・・
 399.9799.91249.925005153550
SL-PNE
SH-PNE
SHD-PNE		エコノミー基準面精密切断0～＋1.0±0.2±0.35±0.45±0.5±0.6±0.7±0.8±0.9±1.0±1.1±1.33mm0.015
2側面ノコ切断
板厚面圧延
SL-PNX
SH-PNX
SHD-PNX		並級側面精密切断±0.1±0.15±0.2±0.25参考値(0.02)
板厚面圧延
SL-PNT
SH-PNT
SHD-PNT		精級側面精密切断±0.05±0.06±0.08±0.1±0.120.015
板厚面圧延
型式ABT
A≧B選択
エコノミーSL-PNE
SH-PNE
SHD-PNE		500～80020～8003・4・5・6・8・10・12・15・20・25・30・35・40・45・50
(指定1ｍｍ単位)(指定1ｍｍ単位)
並級SL-PNX
SH-PNX
SHD-PNX		500～80020～800
精級SL-PNT
SH-PNT
SHD-PNT		(指定0.1ｍｍ単位)(指定0.1ｍｍ単位)

追加工

型式−A−B−T−(CCA…etc.)
SL-PNX−510.2−30.1−10−CCA20−CCC30

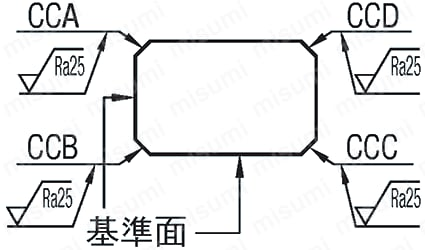

Alterationsコーナーカット
[ ! ]適用サイズ
     A・B1000mm以下


CodeCCA・CCB・CCC・CCD
Spec.任意のコーナーをカットすることができます。指定1mm¥/1Code
1≦コーナーカット≦100 1mm単位指定1～10150
C≦A B11～20200
2,221～30300
指定方法31～40350
（例）AとDのコーナーをC5でカットする場合41～50400
   CCA5－CCD551～60450
 61～70500
 71～80600
 81～90700
 91～100800
¥/1CodeSpec.参照
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
板厚　T(mm)
長さ　A(mm)
幅　B(mm)
洗浄方法
幅公差
長さ公差
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3 ～ 50
500 ～ 800
20 ～ 800
精密洗浄
0～+1.0
0～+1.0
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
精密洗浄
寸法により異なる(詳細は商品ページにてご確認ください)
寸法により異なる(詳細は規格表にてご確認ください)
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
精密洗浄
寸法により異なる(詳細は規格表にてご確認ください)
寸法により異なる(詳細は規格表にてご確認ください)
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
電解研磨＋精密洗浄
0～+1.0
0～+1.0
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
電解研磨＋精密洗浄
寸法により異なる(詳細は規格表にてご確認ください)
寸法により異なる(詳細は規格表にてご確認ください)
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
電解研磨＋精密洗浄
寸法により異なる(詳細は規格表にてご確認ください)
寸法により異なる(詳細は規格表にてご確認ください)
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
脱脂洗浄
0～+1.0
0～+1.0
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
脱脂洗浄
寸法により異なる(詳細は規格表にてご確認ください)
寸法により異なる(詳細は規格表にてご確認ください)
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
脱脂洗浄
寸法により異なる(詳細は規格表にてご確認ください)
寸法により異なる(詳細は規格表にてご確認ください)
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

側面を0.1mm指定単位で精密切断。長さ500mm～※長さ500mm以内はﾌﾘｰﾌﾟﾚｰﾄ4面ﾌﾗｲｽ品をご検討下さい。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]金額はWOSにてご確認ください。
型式PNEPNTAT3456810121520253035404550
(仕上係数)(仕上係数)B
SL-PNE0.831.17500～70020～30価格はWOSにてご確認ください
(表価格×係数)  700.1～800
SL-PNX0.841.16500～70030.1～50
(表価格)  700.1～800
   500～95050.1～100
SL-PNT0.851.15500～800100.1～150
(表価格×係数)  500～800150.1～200
   800.1～1350
 0.861.14500～800200.1～250
   800.1～800
   500～750250.1～300
   750.1～800
 0.871.13500～700300.1～350
   700.1～800
   500～650350.1～400
   650.1～800
 0.881.12500～600400.1～450
   600.1～800
   500～550450.1～500
   550.1～800
 0.891.1500.1～800500.1～550
   550.1～800550.1～600
 0.91.09600.1～800600.1～650
   650.1～800650.1～700
 0.911.08700.1～800700.1～750
   750.1～800750.1～800
SH-PNE0.831.17500～70020～30
(表価格×係数)  700.1～800
SH-PNX0.841.16500～70030.1～50
(表価格)  700.1～800
SH-PNT  500～95050.1～100
(表価格×係数)0.851.15500～800100.1～150
   500～800150.1～200
 0.861.14500～800200.1～250
   500～750250.1～300
   750.1～800
 0.871.13500～700300.1～350
   700.1～800
   500～650350.1～400
   650.1～800
 0.881.12500～600400.1～450
   600.1～800
   500～550450.1～500
   550.1～800
 0.891.1500.1～800500.1～550
   550.1～800550.1～600
 0.91.09600.1～800600.1～650
   650.1～800650.1～700
 0.911.08700.1～800700.1～750
   750.1～800750.1～800
SHD-PNE0.831.17500～70020～30
(表価格×係数)  700.1～800
SHD-PNX0.841.16500～70030.1～50
(表価格)  700.1～800
SHD-PNT  500～95050.1～100
(表価格×係数)0.851.15500～800100.1～150
   500～800150.1～200
 0.861.14500～800200.1～250
   500～750250.1～300
   750.1～800
 0.871.13500～700300.1～350
   700.1～800
   500～650350.1～400
   650.1～800
 0.881.12500～600400.1～450
   600.1～800
   500～550450.1～500
   550.1～800
 0.891.1500.1～800500.1～550
   550.1～800550.1～600
 0.91.09600.1～800600.1～650
   650.1～800650.1～700
 0.911.08700.1～800700.1～750

納期

 6 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
