【クリーン洗浄品】ジュラルミン精密切断　Ａ２０１７Ｐ

【クリーン洗浄品】ジュラルミン精密切断　Ａ２０１７Ｐ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 仕上げ方法：
    精密切断
  • 材質：
    A2017P
  • 表面粗さ：
    Ra 1.6
  • 表面処理：
    無し
  • 材質証明書：
    対象
  • 材質証明書：材質：
    A2017P-T351（T5・6はT3含む）

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定9件の候補があります。

Loading...

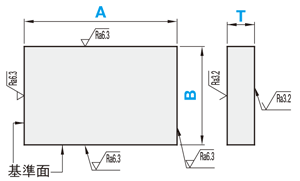

外形図・規格表

（エコノミー）
SL-PDE
SH-PDE
SHD-PDE

・ 2面ノコ切断、2面精密切断
・ 基準面直角保証		（並級）
SL-PDX
SH-PDX
SHD-PDX

・ 4面精密切断
・ 直角保証なし
・ AB寸法公差精級		（精級）
SL-PDT
SH-PDT
SHD-PDT

・ 4面精密切断
・ 基準面直角保証
・ AB寸法公差精級
Type[ M ]材質洗浄方法
エコノミー並級精級洗浄方法洗浄環境梱包形態梱包環境
SL-PDESL-PDXSL-PDTA2017P―T351（T5・6はT3含む）脱脂洗浄一般環境防錆梱包一般環境
SH-PDESH-PDXSH-PDT精密洗浄クラス1000脱気2重梱包クラス１0
SHD-PDESHD-PDXSHD-PDT電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−A−B−T
SL-PDX−520.5−30.3−10
型式ABT
A≧B選択
エコノミーSL-PDE
SH-PDE
SHD-PDE		500〜80020〜8003・4・5・6・8・10・12・15・
(指定1mm単位)(指定1mm単位)20・25・30・35・40・45・50
並級SL-PDX
SH-PDX
SHD-PDX		500〜80020〜800
精級SL-PDT
SH-PDT
SHD-PDT		(指定0.1mm単位)(指定0.1mm単位)
■A・B寸公差
型式A・B寸法固定
SL-PDE
SH-PDE
SHD-PDE		20〜8000〜＋1.0
SL-PDX
SH-PDX
SHD-PDX		20〜199.9±0.1
200〜399.9±0.15
400〜799.9±0.2
SL-PDT
SH-PDT
SHD-PDT		20〜199.9±0.05
200〜399.9±0.06
400〜799.9±0.08
■板厚公差
T34・5681012・15202530・354045・50
公差±0.2±0.35±0.45±0.5±0.6±0.7±0.8±0.9±1.0±1.1±1.3
■精度基準 （最大値）
項目SL-PDX・SH-PDX・SHD-PDXSL-PDE・SH-PDE・SHD-PDE
SL-PDT・SH-PDT・SHD-PDT
平面(平坦)度4mm
(1000mmに対して)
基準面直角度参考値(0.02)0.015
(100mmに対して)
[ ! ]バリ取りは行います。

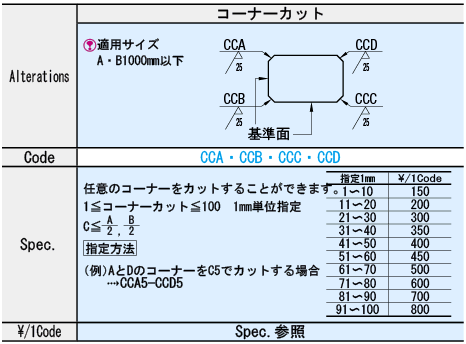

追加工

型式−A−B−T−(CCA…etc.)
SL-PDT−1000.5−50.2−10−CCA10-CCC20
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
板厚　T(mm)
長さ　A(mm)
幅　B(mm)
直角保証有無
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3 ～ 50
500 ～ 800
20 ～ 800
基準面直角保証
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
基準面直角保証
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
直角保証なし
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
基準面直角保証
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
基準面直角保証
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
直角保証なし
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
基準面直角保証
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
基準面直角保証
10

1個

-( - )

5日目

3 ～ 50
500 ～ 800
20 ～ 800
直角保証なし
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

側面を0.1mm指定単位で精密切断。長さ500mm～※長さ500mm以内はﾌﾘｰﾌﾟﾚｰﾄ4面ﾌﾗｲｽ品をご検討下さい。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。

技術情報

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]金額はWOSにてご確認ください。
型式  AT3456810121520253035404550
(仕上係数)(仕上係数)B
SL/SH/SHD-PDE0.831.17500～70020～30価格はWOSにて
ご確認ください
(表価格×係数)  700.1～800
SL/SH/SHD-PDX0.841.16500～70030.1～50
（表価格）  700.1～800
SL/SH/SHD-PDT  500～80050.1～100
(表価格×係数)0.851.15500～800100.1～150
   500～800150.1～200
 0.861.14500～800200.1～250
   500～800250.1～300
 0.871.13500～800300.1～350
   500～800350.1～400
 0.881.12500～800400.1～450
   500～800450.1～500
 0.891.1500.1～800500.1～550
 0.91.09600.1～800600.1～650
 0.911.08700.1～800700.1～750
 0.921.07800.1～800800.1～850
■数量スライド価格 （[ ! ]1円未満切り捨て） P.127
数量区分標準対応個別対応
小口大口
数 量1～45～2021～
値引率基準単価5%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 6 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
