【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　突起付反転ブラケット

【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　突起付反転ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
520円 ～ 1,158円
税込価格
572円 ～ 1,274円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！5シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定48件の候補があります。

Loading...

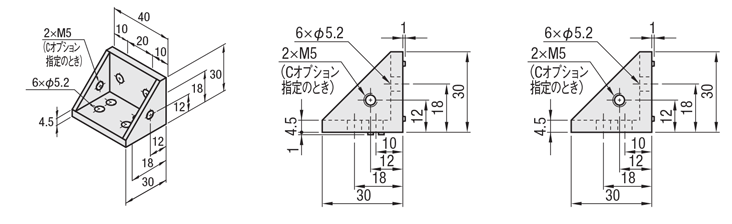

外形図・規格表

SL-HBLFSD5・SH-HBLFSD5・
SHD-HBLFSD5
側面図

SL-HBLFSDK5・SH-HBLFSDK5・
SHD-HBLFSDK
側面図（下側突起なし）

[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
Type[ M ]材質洗浄方法
下側突起付下側突起無し洗浄方法洗浄環境梱包形態梱包環境
SL-HBLFSD5SL-HBLFSDK5ADC12脱脂洗浄一般環境防錆梱包一般環境
SH-HBLFSD5SH-HBLFSDK5精密洗浄クラス1000脱気2重梱包クラス１0
SHD-HBLFSD5SHD-HBLFSDK5電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

[ ! ]ボルトとナットをセットでご注文する場合は、追加工「適用ボルトナットをセット」をご確認ください。
型式
SL-HBLFSD5
型式質量適合ボルト・Tナット許容荷重￥基準単価￥スライド単価
(g)ボルト個数Tナット個数(N)1〜99コ100〜200
SL-HBLFSD525SCB5-104HNTTBS5-541470520494
SH-HBLFSD5670637
SHD-HBLFSD5760720
SL-HBLFSDK5530504
SH-HBLFSDK5680646
SHD-HBLFSDK5770732

追加工

型式-(C・SST・SSU・SSP)
SL-HBLFSD5-SST
SL-HBLFSD5-C-SST
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け穴追加工Cブラケットに、カバー取付け用のタップ加工をします。
(両面M5)
(取付け用ネジこちらHCBM)		HBLFSD521
HBLFSDK5
HBLFUD553
HBLFSDW5
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SST
(ステンレス)
SSU
(先入れ
バネナット
ステンレス)
SSP
(後入れ
バネナット
ステンレス)		ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。(ブラケット価格に加算します)

(例)HBLFSD5指定時
 ボルトナット
Code型式個数型式個数
SSTSCB5－104HNTTBS5－54
SSUSCB5－10SHNTU5－5
SSPSCB5－10SHNTP5－5

[ ! ]HBLFSD5以外をご指定の際は適合ボルト・ナットをご確認ください。

-SSTSSUSSP
HBLFSD5128349264
HBLFSDK5
HBLFUD5264
HBLFSDW5256669528
[ ! ]型式は洗浄前商品の型式で記載しております。

追加工詳細

■カバー取付け用穴加工（ーC）

両面M5のタップ穴を追加できます。
追加工型式例：HBLFSD5-C



■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SSTSCB5-10ステンレス先入れHNTTBS5-5ステンレス無し
SSUSCB5-10ステンレス先入れSHNTU5-5ステンレス有り
SSPSCB5-10ステンレス後入れSHNTP5-5ステンレス有り

使用例

  • フレーム溝にはまる突起がついたタイプです。
    突起は締結作業時の回り止めとなるため、作業性に優れます。
  • L字接続、クロス接続どちらの場合でも接続が可能です。
  • HBLFSD5は両側突起付き、HBLFSDK5は片側突起付きです。
    HBLFSDK5はフレームの下側に突起がない為、プレートに直接取付が可能です。

フレームを交差させた場合でも使用できます。

■プレートに直接取付可能です。

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。


■ブラケット許容荷重の考え方


左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

関連商品

■5シリーズ（溝幅6mm）

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

カタログページ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
突起位置選択
洗浄方法
カバー取付け穴追加工
付属品
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
両側突起付き
精密洗浄
無
無
10

1個

670円( 737円 )

3日目

両側突起付き
精密洗浄
C(カバー取付けタップ加工)
無
10

1個

690円( 759円 )

3日目

両側突起付き
精密洗浄
C(カバー取付けタップ加工)
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

970円( 1,067円 )

3日目

両側突起付き
精密洗浄
C(カバー取付けタップ加工)
SST(ステンレスボルト・ナットセット)
10

1個

830円( 913円 )

3日目

両側突起付き
精密洗浄
C(カバー取付けタップ加工)
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

1,060円( 1,166円 )

3日目

両側突起付き
精密洗浄
無
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

950円( 1,045円 )

3日目

両側突起付き
精密洗浄
無
SST(ステンレスボルト・ナットセット)
10

1個

810円( 891円 )

3日目

両側突起付き
精密洗浄
無
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

1,040円( 1,144円 )

3日目

片側突起付き
精密洗浄
無
無
10

1個

680円( 748円 )

3日目

片側突起付き
精密洗浄
C(カバー取付けタップ加工)
無
10

1個

710円( 781円 )

3日目

片側突起付き
精密洗浄
C(カバー取付けタップ加工)
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

980円( 1,078円 )

3日目

片側突起付き
精密洗浄
C(カバー取付けタップ加工)
SST(ステンレスボルト・ナットセット)
10

1個

840円( 924円 )

3日目

片側突起付き
精密洗浄
C(カバー取付けタップ加工)
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

1,070円( 1,177円 )

3日目

片側突起付き
精密洗浄
無
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

960円( 1,056円 )

3日目

片側突起付き
精密洗浄
無
SST(ステンレスボルト・ナットセット)
10

1個

820円( 902円 )

3日目

片側突起付き
精密洗浄
無
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

1,050円( 1,155円 )

3日目

両側突起付き
電解研磨＋精密洗浄
無
無
10

1個

757円( 833円 )

3日目

両側突起付き
電解研磨＋精密洗浄
C(カバー取付けタップ加工)
無
10

1個

779円( 857円 )

3日目

両側突起付き
電解研磨＋精密洗浄
C(カバー取付けタップ加工)
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

1,055円( 1,161円 )

3日目

両側突起付き
電解研磨＋精密洗浄
C(カバー取付けタップ加工)
SST(ステンレスボルト・ナットセット)
10

1個

913円( 1,004円 )

3日目

両側突起付き
電解研磨＋精密洗浄
C(カバー取付けタップ加工)
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

1,144円( 1,258円 )

3日目

両側突起付き
電解研磨＋精密洗浄
無
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

1,033円( 1,136円 )

3日目

両側突起付き
電解研磨＋精密洗浄
無
SST(ステンレスボルト・ナットセット)
10

1個

891円( 980円 )

3日目

両側突起付き
電解研磨＋精密洗浄
無
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

1,122円( 1,234円 )

3日目

片側突起付き
電解研磨＋精密洗浄
無
無
10

1個

770円( 847円 )

3日目

片側突起付き
電解研磨＋精密洗浄
C(カバー取付けタップ加工)
無
10

1個

793円( 872円 )

3日目

片側突起付き
電解研磨＋精密洗浄
C(カバー取付けタップ加工)
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

1,069円( 1,176円 )

3日目

片側突起付き
電解研磨＋精密洗浄
C(カバー取付けタップ加工)
SST(ステンレスボルト・ナットセット)
10

1個

927円( 1,020円 )

3日目

片側突起付き
電解研磨＋精密洗浄
C(カバー取付けタップ加工)
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

1,158円( 1,274円 )

3日目

片側突起付き
電解研磨＋精密洗浄
無
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

1,046円( 1,151円 )

3日目

片側突起付き
電解研磨＋精密洗浄
無
SST(ステンレスボルト・ナットセット)
10

1個

904円( 994円 )

3日目

片側突起付き
電解研磨＋精密洗浄
無
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

1,135円( 1,249円 )

3日目

両側突起付き
脱脂洗浄
無
無
10

1個

520円( 572円 )

3日目

両側突起付き
脱脂洗浄
C(カバー取付けタップ加工)
無
10

1個

540円( 594円 )

3日目

両側突起付き
脱脂洗浄
C(カバー取付けタップ加工)
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

820円( 902円 )

3日目

両側突起付き
脱脂洗浄
C(カバー取付けタップ加工)
SST(ステンレスボルト・ナットセット)
10

1個

680円( 748円 )

3日目

両側突起付き
脱脂洗浄
C(カバー取付けタップ加工)
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

910円( 1,001円 )

3日目

両側突起付き
脱脂洗浄
無
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

800円( 880円 )

3日目

両側突起付き
脱脂洗浄
無
SST(ステンレスボルト・ナットセット)
10

1個

660円( 726円 )

3日目

両側突起付き
脱脂洗浄
無
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

890円( 979円 )

3日目

片側突起付き
脱脂洗浄
無
無
10

1個

530円( 583円 )

3日目

片側突起付き
脱脂洗浄
C(カバー取付けタップ加工)
無
10

1個

560円( 616円 )

3日目

片側突起付き
脱脂洗浄
C(カバー取付けタップ加工)
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

830円( 913円 )

3日目

片側突起付き
脱脂洗浄
C(カバー取付けタップ加工)
SST(ステンレスボルト・ナットセット)
10

1個

690円( 759円 )

3日目

片側突起付き
脱脂洗浄
C(カバー取付けタップ加工)
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

920円( 1,012円 )

3日目

片側突起付き
脱脂洗浄
無
SSP(ステンレスボルト・後入れバネナットセット)
10

1個

810円( 891円 )

3日目

片側突起付き
脱脂洗浄
無
SST(ステンレスボルト・ナットセット)
10

1個

670円( 737円 )

3日目

片側突起付き
脱脂洗浄
無
SSU(ステンレスボルト・先入れバネナットセット)
10

1個

900円( 990円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

Ｌ字接続、クロス接続どちらの場合でも接続が可能です。クロス接続の場合でもブラケットがフレームから飛び出しません。
直角度公差については、直角度公差表をご確認下さい。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！5シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

フレームを交差させた場合でも使用できます。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　突起付反転ブラケット

【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　突起付反転ブラケット

    【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット

    【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット

      【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　突起付ブラケット

      【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　突起付ブラケット

        【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット

        【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット

          【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）－２列溝用－突起付反転ブラケット

          【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）－２列溝用－突起付反転ブラケット

            【クリーン洗浄品】１０シリーズ（溝幅１２ｍｍ）－２列溝用－突起付反転ブラケット

            【クリーン洗浄品】１０シリーズ（溝幅１２ｍｍ）－２列溝用－突起付反転ブラケット

              【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）－２列溝用－　突起付厚型ブラケット

              【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）－２列溝用－　突起付厚型ブラケット

                【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付ブラケット

                【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付ブラケット

                  【クリーン洗浄品】１０シリーズ（溝幅１２ｍｍ）－１列溝用－突起付反転ブラケット

                  【クリーン洗浄品】１０シリーズ（溝幅１２ｍｍ）－１列溝用－突起付反転ブラケット

                    【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

                    【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

                      【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－１列溝用－　片側突起付ブラケット

                      【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－１列溝用－　片側突起付ブラケット

                        【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　　押出厚型ブラケット

                        【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　　押出厚型ブラケット

                          【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　押出厚型ブラケット

                          【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　押出厚型ブラケット
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 520円～ 370円～ 550円～ 380円～ 590円～ 950円～ 770円～ 380円～ 740円～ 400円～ 420円～ 470円～ 570円～
                            通常出荷日 3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目   3日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄
                            ブラケット種類 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 押出型ブラケット 押出型ブラケット
                            シリーズ ミスミ　5シリーズ（溝幅6mm） ミスミ　5シリーズ（溝幅6mm） ミスミ　5シリーズ（溝幅6mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　10シリーズ（溝幅12mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　10シリーズ（溝幅12mm） ミスミ　8シリーズ（溝幅10mm） ミスミ　5シリーズ（溝幅6mm） ミスミ　5シリーズ（溝幅6mm） ミスミ　5シリーズ（溝幅6mm）
                            適用フレーム幅(mm) 40 / 80 20 / 25 / 40 / 50 / 60 / 80 40 30 80 / 160 120 / 240 60 30 60 / 120 / 180 / 240 40 / 45 / 50 / 60 / 80 / 100 / 120 / 160 / 180 / 200 20 40 40

                            【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　－２列溝用－　突起付反転ブラケットのレビュー

                            この商品のレビューはありません レビューを書く

                            直角接続ブラケットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
