【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
400円 ～ 890円
税込価格
440円 ～ 979円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！8シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定68件の候補があります。

Loading...

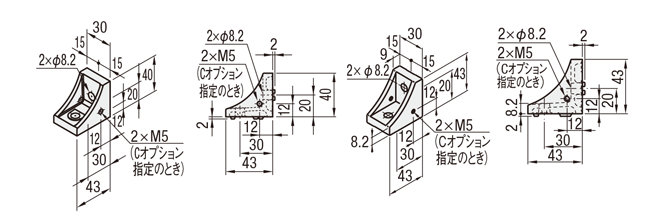

外形図・規格表

■突起付反転ブラケット(奥行40mmタイプ)

■突起付反転ブラケット(スタンダードタイプ)

型式[ M ]材質[ S ]表面処理洗浄方法
奥行40mmタイプスタンダードタイプ洗浄方法洗浄環境梱包形態梱包環境
SL-HBLFSNF8SL-HBLFSN8ADC12－脱脂洗浄一般環境防錆梱包一般環境
SH-HBLFSNF8SH-HBLFSN8精密洗浄クラス1000脱気2重梱包クラス１0
SHD-HBLFSNF8SHD-HBLFSN8電解研磨＋精密洗浄
－SL-HBLFSNB8黒アルマイト脱脂洗浄一般環境防錆梱包一般環境
－SH-HBLFSNB8精密洗浄クラス1000脱気2重梱包クラス１0
－SL-HBLFSNM8無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
－SH-HBLFSNM8精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HBLFSNF8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量適合ボルト・Tナット許容荷重￥基準単価￥スライド単価
(g)ボルト個数Tナット個数(N)1〜99コ100〜200
SL-HBLFSNF848SCB8-202HNTTSN8-822058400384
SH-HBLFSNF8550528
SHD-HBLFSNF8640607
SL-HBLFSN850400384
SH-HBLFSN8550528
SHD-HBLFSN8640607
SL-HBLFSNB8＊500475
SH-HBLFSNB8＊650618
SL-HBLFSNM8470447
SH-HBLFSNM8620589

追加工

型式-(C・SST・SSU・SSP)
SL-HBLFSNF8-SST
SL-HBLFSNF8-C-SST
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付け用
のタップ加工をします。
(両面M5)
(取付け用ネジこちら HCBM)
HBLFSNF832
HBLFSN8
HBLFSNB843
HBLFSNM832
CHBLFSN848
HBLFS832
HBLFSB843
HBLFSL832
HBLFSNK8
HBLFSNE8
HBLFSR8
HBLFSNT843
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SST
(ステンレス)
SSU
(先入れ
バネナット
ステンレス)
SSP
(後入れ
バネナット)
ステンレス		ブラケットをフレームに取付ける適用ボルト・
ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLFS8指定時
 ボルトナット
Code型式個数型式個数
SSTSCB8－202HNTTSN8－82
SSUSCB8－20SHNTU8－8
SSPSCB8－20SHNTP8－8

[ ! ]HBLFS8以外をご指定の際はそれぞれの
適合ボルト・ナットをご確認ください。

−SSTSSUSSP
HBLFSNF8128215170
HBLFSN8
HBLFSNB8−−−
HBLFSNM8128215170
CHBLFSN8
HBLFS8
HBLFSB8−−−
HBLFSL8128215170
HBLFSNK8
HBLFSNE8
HBLFSR8
HBLFSNT8
[ ! ]黒アルマイト、カチオン電着(黒)ブラケットのボルトはこちらのHCBMTB(三価クロメート黒)になります。
[ ! ]型式は洗浄前商品の型式で記載しております。

追加工詳細

■カバー取付け用穴加工（ーC）

両面M5のタップ穴を追加できます。
追加工型式例：HBLFSN8-C



■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SSTSCB8-20ステンレス先入れHNTTSN8-8ステンレス無し
SSUSCB8-20ステンレス先入れSHNTU8-8ステンレス有り
SSPSCB8-20ステンレス後入れSHNTP8-8ステンレス有り

使用例

特長：フレーム溝にはまる突起がついたタイプです。
突起は締結作業時の回り止めとなるため、作業性に優れます。



どちらの方向でも取付けできます。


■HBLFSNF8を使用することでクロス接続をしても
 ブラケットがフレームからはみ出ることがありません。

L字接続

クロス接続

2列溝用ブラケットもございます。

技術情報

■ブラケット許容荷重の考え方


左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

関連商品

■8シリーズ

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

カタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
