【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）用薄型ブラケット

【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）用薄型ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
380円 ～ 1,130円
税込価格
418円 ～ 1,243円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定44件の候補があります。

Loading...

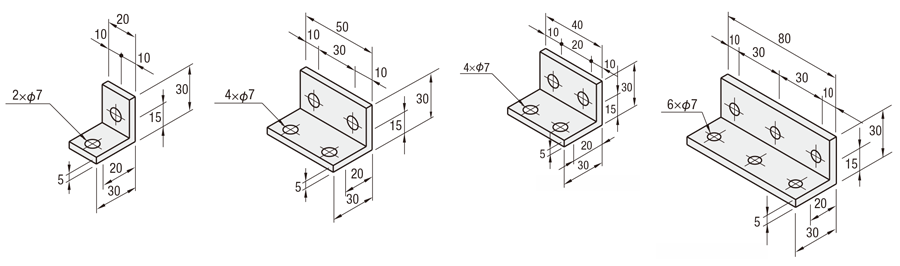

外形図・規格表

 30角用

 60角用

 50角用

 90角用

６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像

[ ! ]SL-HBLSD6・SH-HBLSD6は追加工として穴位置の変更ができます。

型式[ M ]材質[ S ]表面処理洗浄方法
30角用50角用60角用90角用洗浄方法洗浄環境梱包形態梱包環境
SL-HBLSS6SL-HBLSD6-50SL-HBLSD6SL-HBLST6A6N01SS−T5アルマイト処理脱脂洗浄一般環境防錆梱包一般環境
SH-HBLSS6SH-HBLSD6-50SH-HBLSD6SH-HBLST6精密洗浄クラス1000脱気2重梱包クラス１0
SL-HBLSSB6-SL-HBLSDB6-黒アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-HBLSSB6-SH-HBLSDB6-精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HBLSS6
型式質量適合ボルト・Tナット許容荷重￥基準￥スライド
(g)(N)単価単　 価
 ボルト個数Tナット個数 1〜99コ100〜200
SL-HBLSS614SCB6-122HNTTSN6-62980380365
SH-HBLSS6530509
SL-HBLSSB6＊470447
SH-HBLSSB6＊620589
SL-HBLSD635441568450428
SH-HBLSD6600570
SL-HBLSDB6＊520494
SH-HBLSDB6＊670637
SL-HBLSD6-5028441568450428
SH-HBLSD6-50600570
SL-HBLST656662352490466
SH-HBLST6640608

追加工

型式-(P・SST・SSU・SSP)
SL-HBLSD6-P
SL-HBLSS6-SST
SL-HBLSD6-P-SST
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SST
(ステンレス)
SSU
(先入れ
バネナット
ステンレス)
SSP
(後入れ
バネナット
ステンレス)		ブラケットをフレームに取付ける適用
ボルト・ナットをセットにします。
(ブラケット価格に加算します)
(例)HBLSS6指定時
 ボルトナット
Code型式個数型式個数
SSTSCB6－122HNTTSN6－62
SSUSCB6－12SHNTU6－6
SSPSCB6－12SHNTP6－6

[ ! ]HBLSS6以外をご指定の際は適合
ボルト・ナットをご確認ください。

－SSTSSUSSP
HBLSS660146100
HBLSSB6－－－
HBLSD6120292200
HBLSDB6－－－
HBLST6180438300
HBLSD6－50176348256
HBLSP660146100
HBLBL660146100
[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB(三価クロメート黒)になります。
[ ! ]型式は洗浄前商品の型式で記載しております。
AlterationsCodeSpec.適用ブラケット￥/1Code
薄型ブラケット
穴位置変更		P薄型ブラケット
HBLSD6のボルト取付穴
の位置を変更します。
HBLSD620

追加工詳細

■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SSTSCB6-12ステンレス先入れHNTTSN6-6ステンレス無し
SSUSCB6-12ステンレス先入れSHNTU6-6ステンレス有り
SSPSCB6-12ステンレス後入れSHNTP6-6ステンレス有り


■薄型ブラケット穴位置変更タイプ（-P）

薄型ブラケットのボルト取付穴位置を変更します。
穴位置変更対応：HBLSD6（2つ穴タイプ）のみ

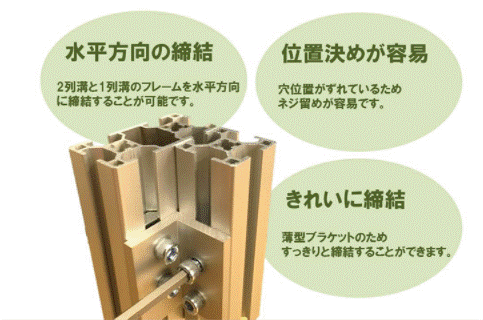

６シリーズ（溝幅８ｍｍ）用薄型ブラケット:関連画像
Point！
①ボルト同士が干渉しないため、フレーム溝が
平行な状態で側面同士を簡単に取り付け可能。

②低コストで、薄型ブラケットのため、取り付け
部分の省スペース化を実現！

技術情報

■ブラケット許容荷重の考え方


左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。


■直角度

押出型ブラケットの直角度はJIS規格H4100特殊級に基づき±1°の公差内で製造しております。



■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）A6N01SS-T5
引張り強さ（N/mm2）245以上
耐力（N/mm2）205以上
縦弾性係数（N/mm2）69972
ブリネル硬度（HB）88
表面処理アルマイト処理9μm以上

関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗（Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
