【クリーン洗浄品】後入れパネルホールド

【クリーン洗浄品】後入れパネルホールド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 材質：
    アルミ
  • 材質：
    A6N01SS-T5
  • 表面処理：
    アルマイト処理
  • 材質証明書：
    対象
  • 材質証明書：材質：
    A6N01SS-T5
  • 材質証明書：表面処理：
    アルマイト処理

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定10件の候補があります。

Loading...

外形図・規格表

・パネル3mm厚用

5シリーズ用

SL-HSDA5
SH-HSDA5

・パネル5mm厚用

6シリーズ用

SL-HSDA6
SH-HSDA6

8シリーズ用

SL-HSDA8
SH-HSDA8

・パネル5mm厚用

8－45シリーズ用

SL-HSDA8-45
SH-HSDA8-45

10シリーズ用

SL-HSDA10
SH-HSDA10

[ ! ]後入れパネルパネルホールド用クランプとセットでお使いいただく商品です。
Type[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HSDAA6N01SS−T5アルマイト処理脱脂洗浄一般環境防錆梱包一般環境
SH-HSDA精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]精密洗浄や電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−長さ
SL-HSDA5−500
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式長さ
指定1mm単位		対応フレーム
(シリーズ)		適応パネル板厚SL-HSDASH-HSDA
￥基準単価
300mm未満		￥基準単価/m
300mm以上		￥基準単価
300mm未満		￥基準単価/m
300mm以上
TypeNo.1～50本1～50本1～50本1～50本
SL-HSDA
SH-HSDA		5100
～
800		5シリーズ31,6905,6002,0506,830
66シリーズ51,7205,7002,0806,900
88シリーズ1,7505,8002,1106,990
8−458－45シリーズ＊1,7505,8002,1106,990
1010シリーズ1,8005,9002,1607,110
＊45角ライトタイプ（HFSL8−45）シリーズは、No.8のサイズを使用してください。
[ ! ]表示数量超えはWOSにてご確認ください。

追加工

型式−長さ−(CTW45)
SL-HSDA5−800−CTW45
 7 日目出荷
AlterationCodeSpec.¥/1Code
パネルホールド
溝上部
45度カット		CTW45パネルホールドの溝上部を45度にカットします。

[ ! ]フレーム同士の接続は、タッピングジョイントを使用してください。

取付例

1,200

商品概要（パネルクランプ概要）

パネルを取り付ける際にフレーム溝に挿入して使用します。
ジョイントブラケット接続にのみ対応しています。

■製品種類

パネルクランプエコノミーパネルクランプ後入れパネルホールド・クランプ（セットで使用）溝カバー
樹脂ソフト
パネルホールドクランプ

EPDMゴム、
オレフィン系エラストマー		PVCポリ塩化ビニルアルミEPDMゴムポリエチレン

使用例

溝はめ込み

■概要

フレームの溝にパネルをはめ込む方法です。
パネルへの穴加工が不要で、ビス止めもないため、デザイン重視の方におすすめです。
スクリュージョイント、センタージョイント、シングルジョイント、先入れダブルジョイント、
後入れダブルジョイントでの組み付けのときにのみ使用できます。

使用例電気機器のカバー、FA装置カバー、安全カバー
パネルの取り外し易さ△
フレームとの隙間ある
見栄え普通
パネルのサイズ計算簡単
パネルの厚さ（mm）3mm（5シリーズ）
5mm（6/8/8-45シリーズ）

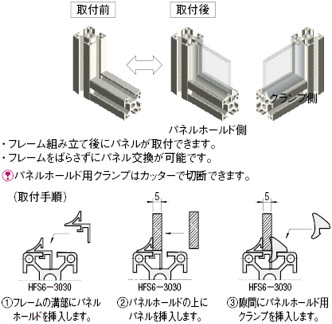

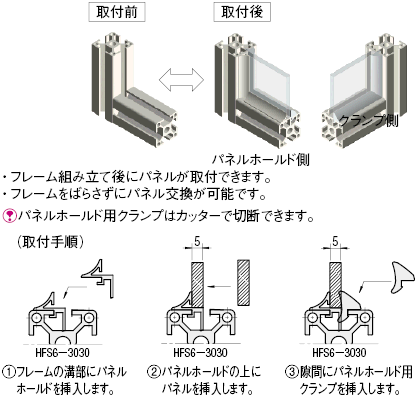

■取り付け方法

締結部材によって、パネルと締結部材が干渉しないようにパネルサイズを決める必要があります。
（1）ブラインドジョイント部品で3つフレームを締結します。
（2）パネルをフレーム溝に差し込みます。
（3）パネルクランプか反転した溝カバーをフレームサイズに切断し、隙間に入れ込みます。



部品選定方法

構成部品①アルミフレーム②アルミフレーム③ブラインドジョイント④パネル⑤パネルクランプ

型式例HFS6-3030-400-LCV-RCVHFS6-3030-340-LDH-RDH HSJNS6ACAE-356-356-5-FS6-ES6-JS6-KS6HSCP5HN-S-6
数量22411

①アルミフレーム：ブラインドジョイント用追加工（シングルジョイント：レンチ穴加工）
②アルミフレーム：ブラインドジョイント用追加工（シングルジョイント：D穴加工）
③ブラインドジョイント
④パネル：切り欠き追加工



厚さ 3mm（5シリーズ）
   5mm（6/8/8-45シリーズ）

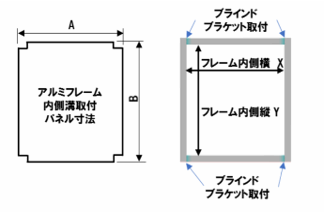

サイズ
各面1mmのクリアランスを取ります。
パネル縦幅（A）＝フレーム内寸（X）+フレーム溝内部深さークリアランス（1mm×2）
パネル横幅（B）＝フレーム内寸（L2）+フレーム溝内部深さークリアランス（1mm×2）





溝内部深さ

5シリーズ6シリーズ8シリーズ8-45シリーズ
6mm×29mm×212.5mm×213mm×2


追加工

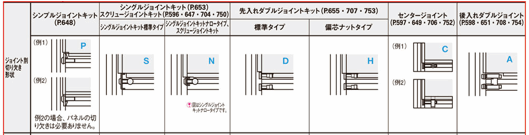

アルミフレームブラインドジョイント用切り欠き
ブラインドジョイントごとの切り欠き詳細はこちら



例）パネルサイズ計算
A=L1（400-30-30）+溝深さ（9mm×2）-クリアランス（2mm）=356mm
B=L2（340）+溝深さ（9mm×2）-クリアランス（2mm）=356mm
厚さ5mm
6シリーズシングルジョイント用切り欠き（-FS6-ES6-JS6-KS6）
↓
ACAE-356-356-5-FS6-ES6-JS6-KS6


⑤パネルクランプ（後入れパネルホールド/パネルホールド用クランプでも可）
長さ：①フレーム内側縦ー1mm、②フレーム内側横ー17mm（コーナー部45度カットをする場合はー1mm）
厚さ：フレームの溝幅からパネルの厚さを引いた厚みのパネルクランプをご選定ください。
追加工：コーナー部分45度カット（ご自身でハサミ等でカットいただくことも可能です。）




アルミフレームとパネルの厚さより、パネルクランプの型式を選定する

シリーズ溝幅パネルの厚さ
1mm3mm5mm8mm
56mmHSCP5H
HSCPF5HN
NSCP5HN		HSCP3H
HSCPF3H
NSCP3H		HSCP1H
HSCPF1H
NSCP1H		物理的に入らない
68mmHSCP7H
HSCPF7H
NSCP7H		HSCP5H
HSCPF5HN
NSCP5HN		HSCP3H
HSCPF3H
NSCP3H		溝幅8mmでパネルクランプ不要
810mm-HSCP7H
HSCPF7H
NSCP7H		HSCP5H
HSCPF5HN
NSCP5HN		標準品はないがパネルクランプを伸ばしながら入れても可
HSCP3H
HSCPF3H
NSCP3H
8-4510mm-HSCP7H
HSCPF7H
NSCP7H		HSCP5H
HSCPF5HN
NSCP5HN

代表型式色材質耐熱温度（℃）
HSCP3H黒EDPMゴム-40～+120
HSCPF3Hライトグレーオレフィン系エストラマー-20～+80
NSCP3HライトグレーPVC ポリ塩化ビニル-25～+80

※パネルクランプの代わりに後入れパネルホールドとパネルホールド用クランプをご使用いただくと、フレーム組立後にパネルを取り付けることができます。
※溝カバー樹脂ソフトは反対側にして溝内部に挿入することによりプレート・パネルを入れることができます。



アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト
