【クリーン洗浄品】-エコノミーシリーズ- 支柱クランプ 同径・直行タイプ

【クリーン洗浄品】-エコノミーシリーズ- 支柱クランプ 同径・直行タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,430円 ～ 4,180円
税込価格
1,573円 ～ 4,598円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定32件の候補があります。

Loading...

外形図・規格表

商品概要
 当社類似品エコノミーシリーズ
外観
内径公差H7+0.05
0
直角度公差φ0.05普通許容差
材質一般用構造鋼（四三酸化鉄皮膜、
無電解ニッケルメッキ）
アルミ合金（白アルマイト、黒アルマイト）
SUS304		アルミ合金（白アルマイト、黒アルマイト）
ボルト数φ12以下：1本　φ15以上：2本全規格1本・・・組み付けの手間を軽減！
RoHS10対応対応非対応
・締結力について
■最大スラスト荷重の決定方法
セットカラーを下記締付けトルクにて締付け後、試験機にて圧縮し、
シャフトが動き始めた時の荷重を最大スラスト荷重とする

■試験結果(実測値であり保証値ではありません）
D内径
（mm）		当社類似品エコノミーシリーズ
呼び締付け
トルク(N・cm)		最大スラスト荷重
（単位：kN）		呼び締付け
トルク(N・cm)		最大スラスト荷重
（単位：kN）
10M57641.68M43920.84
12M613526.61M832733.80

■試験条件
１．シャフト：ミスミ製焼入れシャフト（SFJ）P.151掲載
２．試験機：万能試験機
３．締付けトルク：上記締付けトルクを任意に決め管理
４．防錆油の状況：ミスミ出荷時の状態からウエスで拭きとる

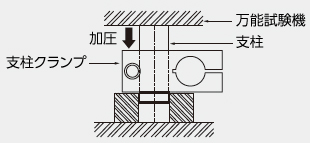

■試験方法

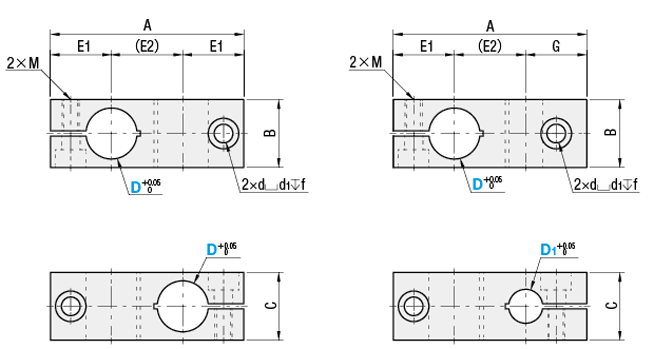

寸法図



同径直交

異径直交


（エコノミーシリーズ）支柱クランプ　押し出し材加工品寸法図
[ ! ]記載のない寸法について、Φ20以下（含20）の場合、公差は±0.3。Φ25以上の場合、公差は±0.5。
[ ! ]取付穴Dは許容差0～+0.05で加工後スリット加工をします。加工後は穴公差が変動します。
[ ! ]本製品はRoHS非対応になります。ご注意ください。
Type[ M ]材質[ S ]表面処理[ A ]付属品洗浄方法
同径直交タイプ異径直交タイプ洗浄方法洗浄環境梱包形態梱包環境
SL-C-ALKDESL-C-ALKDUアルミ合金黒アルマイト六角穴付ボルト
（ステンレス）		脱脂洗浄一般環境防錆梱包一般環境
SH-C-ALKDESH-C-ALKDU精密洗浄クラス1000脱気2重梱包クラス１0
SL-C-HLKDESL-C-HLKDU白アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-C-HLKDESH-C-HLKDU精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。
[ ! ]本製品はRoHS非対応になります。ご注意ください。

規格表

■同径直交タイプ
型式ABCEdd1f付属ボルト
(並目·ステンレス)
M
TypeD
SL-C-ALKDE
SH-C-ALKDE
SL-C-HLKDE
SH-C-HLKDE		84115151484.54.2M4
104516161584.54.2
12491695.55.2M5
155720201895.55.2
16222295.55.2
2069252522116.56.2M6
2586353526148.58.2M8
3095404029148.58.2
■異径直交タイプ
型式D1ABCEGdd1f付属ボルト
(並目·ステンレス)
M
TypeD
SL-C-ALKDU
SH-C-ALKDU
SL-C-HLKDU
SH-C-HLKDU		108452020151584.54.2M4
121049161695.55.2M5
1557181895.55.2
20156925252222116.56.2M6
16116.56.2
251586352626148.58.2M8
30209540302929148.58.2
[ ! ]本製品はRoHS非対応になります。ご注意ください。

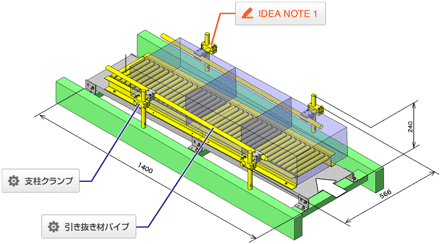

使用例
 機構名：簡易搬送用ガイド機構
機構の機能：支柱クランプを利用した簡易調整機構。支柱クランプ、支柱などとワークと組み合わせて使用することで、高さ、幅、角度の調整をします。
詳細は>>こちらをクリックしてください。
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
組合せ支柱径
適応支柱径(φ),(□)
洗浄方法
表面処理
D1（パイプ径2）
材質証明書：表面処理
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
同径
8
精密洗浄
黒アルマイト
8
黒アルマイト

1個

1,780円( 1,958円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
同径
10
精密洗浄
黒アルマイト
10
黒アルマイト

1個

1,900円( 2,090円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
同径
12
精密洗浄
黒アルマイト
12
黒アルマイト

1個

2,070円( 2,277円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
同径
15
精密洗浄
黒アルマイト
15
黒アルマイト

1個

2,250円( 2,475円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
同径
16
精密洗浄
黒アルマイト
16
黒アルマイト

1個

2,250円( 2,475円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
同径
20
精密洗浄
黒アルマイト
20
黒アルマイト

1個

2,380円( 2,618円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
同径
25
精密洗浄
黒アルマイト
25
黒アルマイト

1個

2,800円( 3,080円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
同径
30
精密洗浄
黒アルマイト
30
黒アルマイト

1個

3,240円( 3,564円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
同径
8
精密洗浄
白アルマイト
8
白アルマイト

1個

1,920円( 2,112円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
同径
10
精密洗浄
白アルマイト
10
白アルマイト

1個

2,070円( 2,277円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
同径
12
精密洗浄
白アルマイト
12
白アルマイト

1個

2,230円( 2,453円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
同径
15
精密洗浄
白アルマイト
15
白アルマイト

1個

2,450円( 2,695円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
同径
16
精密洗浄
白アルマイト
16
白アルマイト

1個

2,450円( 2,695円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
同径
20
精密洗浄
白アルマイト
20
白アルマイト

1個

2,720円( 2,992円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
同径
25
精密洗浄
白アルマイト
25
白アルマイト

1個

3,060円( 3,366円 )

3日目

クリーン洗浄 / 低発塵 / 非磁性
同径
30
精密洗浄
白アルマイト
30
白アルマイト

1個

3,540円( 3,894円 )

3日目

クリーン洗浄 / 非磁性 / 反射防止
同径
8
脱脂洗浄
黒アルマイト
8
黒アルマイト

1個

1,430円( 1,573円 )

3日目

クリーン洗浄 / 非磁性 / 反射防止
同径
10
脱脂洗浄
黒アルマイト
10
黒アルマイト

1個

1,550円( 1,705円 )

3日目

クリーン洗浄 / 非磁性 / 反射防止
同径
12
脱脂洗浄
黒アルマイト
12
黒アルマイト

1個

1,720円( 1,892円 )

3日目

クリーン洗浄 / 非磁性 / 反射防止
同径
15
脱脂洗浄
黒アルマイト
15
黒アルマイト

1個

1,900円( 2,090円 )

3日目

クリーン洗浄 / 非磁性 / 反射防止
同径
16
脱脂洗浄
黒アルマイト
16
黒アルマイト

1個

1,900円( 2,090円 )

3日目

クリーン洗浄 / 非磁性 / 反射防止
同径
20
脱脂洗浄
黒アルマイト
20
黒アルマイト

1個

2,030円( 2,233円 )

3日目

クリーン洗浄 / 非磁性 / 反射防止
同径
25
脱脂洗浄
黒アルマイト
25
黒アルマイト

1個

2,450円( 2,695円 )

3日目

クリーン洗浄 / 非磁性 / 反射防止
同径
30
脱脂洗浄
黒アルマイト
30
黒アルマイト

1個

2,890円( 3,179円 )

3日目

クリーン洗浄 / 非磁性
同径
8
脱脂洗浄
白アルマイト
8
白アルマイト

1個

1,570円( 1,727円 )

3日目

クリーン洗浄 / 非磁性
同径
10
脱脂洗浄
白アルマイト
10
白アルマイト

1個

1,720円( 1,892円 )

3日目

クリーン洗浄 / 非磁性
同径
12
脱脂洗浄
白アルマイト
12
白アルマイト

1個

1,880円( 2,068円 )

3日目

クリーン洗浄 / 非磁性
同径
15
脱脂洗浄
白アルマイト
15
白アルマイト

1個

2,100円( 2,310円 )

3日目

クリーン洗浄 / 非磁性
同径
16
脱脂洗浄
白アルマイト
16
白アルマイト

1個

2,100円( 2,310円 )

3日目

クリーン洗浄 / 非磁性
同径
20
脱脂洗浄
白アルマイト
20
白アルマイト

1個

2,370円( 2,607円 )

3日目

クリーン洗浄 / 非磁性
同径
25
脱脂洗浄
白アルマイト
25
白アルマイト

1個

2,710円( 2,981円 )

3日目

クリーン洗浄 / 非磁性
同径
30
脱脂洗浄
白アルマイト
30
白アルマイト

1個

3,190円( 3,509円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
