【クリーン洗浄品】エア用ブロックマニホールド -横貫通穴・上穴タイプ-

【クリーン洗浄品】エア用ブロックマニホールド -横貫通穴・上穴タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨+精密洗浄
  • 脱脂洗浄
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨+精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定5,097件の候補があります。

Loading...

外形図・規格表

エア用ブロックマニホールド -横貫通穴・上穴タイプ-:関連画像

●取付穴基本形状

ザグリ表

エア用ブロックマニホールド -横貫通穴・上穴タイプ-:関連画像
取付穴
寸法
dDhD1d1h1
M55.59.55.584.24.5
M66.6116.59.55.15.5
M88.5148.5116.86.5

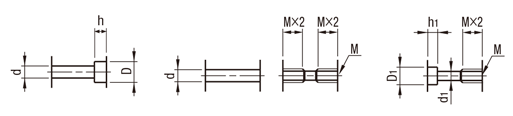

●取付穴形状変更

ザグリ裏(ZB

通し穴(NA

タップ穴(T

ザグリタップ穴(ZT

エア用ブロックマニホールド -横貫通穴・上穴タイプ-:関連画像
ねじ部
JIS B0203 Rc(PT) JIS B0202 G(PF):ISO 228-1 互換性有
ANSI/ASME B.I.20.1-1983(NPT)

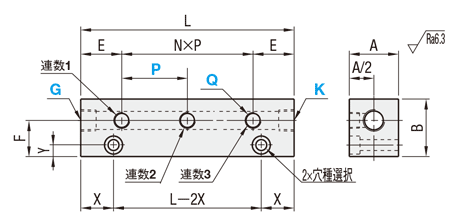

* 図面は連数3を選択時のものです。Q・G・Kのねじ合計の数は5となります。
[ ! ]取付穴形状を自由にお選び頂けます。

[ ! ]取付穴形状変更を指定しない場合は、取付穴基本形状になります。
但し、20角で指定しない場合は、通し穴になります。

<L寸法の計算方法>
例:SL-BMSFCP3-~-P25の場合
L=N×P+2E=(連数3-1)×25+2×20=90

Type[ M ]材質[ S ]表面処理最高使用圧力洗浄方法
ピッチ(P)固定ピッチ(P)指定
20角30角40角60角20角30角40角洗浄方法洗浄環境梱包形態梱包環境
SL-BMSFCSL-BMSFSL-BMSFLSL-BMSFBSL-BMSFCPSL-BMSFPSL-BMSFLPアルミ合金1MPa≒10kgf/cm2以下脱脂洗浄一般環境防錆梱包一般環境
SH-BMSFCSH-BMSFSH-BMSFLSH-BMSFBSH-BMSFCPSH-BMSFPSH-BMSFLP精密洗浄クラス1000脱気2重梱包クラス10
SHD-BMSFCSHD-BMSFSHD-BMSFLSHD-BMSFBSHD-BMSFCPSHD-BMSFPSHD-BMSFLP電解研磨+精密洗浄
SL-BMSFCASL-BMSFASL-BMSFLASL-BMSFCAPSL-BMSFAPSL-BMSFLAP白アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-BMSFCASH-BMSFASH-BMSFLASH-BMSFCAPSH-BMSFAPSH-BMSFLAP精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]型式、SL-,SH-,SHD-の後に"G-"を付けるとG(PF)ねじに変更して注文可能です。
[ ! ]梱包はご注文数量単位で行います。(例)20個ご注文の場合、1梱包(20個入り)となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式QRSP

Type 取付穴形状変更 連数
SL-BMSFT 5Q2G1K2
SH-BMSFLPZT5Q2G3K3P50
SHD-G-BMSFLPZT5Q2G3K3P50(Gねじ)
型式Rc(PT),NPT,M(並目)選択ピッチPピッチ数Q・G・KABEFXY取付穴
Type取付穴形状変更連数QG・K固定タイプ指定タイプ1mm単位N総ねじ数M
(20角)T(タップ)11(1/8)
M3(M3)
M4(M4)
5(M5)
1(1/8)
M3(M3)
M4(M4)
5(M5)
032020201354M5
ピッチ固定ピッチ指定21515〜5014
SL-BMSFCSL-BMSFCP325
SH-BMSFCSH-BMSFCP436
SHD-BMSFCSHD-BMSFCP547
SL-BMSFCASL-BMSFCAP658
SH-BMSFCASH-BMSFCAP71(1/8)69
  815〜35710
(30角)ZB(ザグリ裏)

NA(通し)

T(タップ)

ZT(ザグリタップ)
11(1/8)
2(1/4)
5(M5)
1N(NPT1/8)
2N(NPT1/4)
1(1/8)
2(1/4)
5(M5)
1N(NPT1/8)
2N(NPT1/4)
03303020207.57M5
ピッチ固定ピッチ指定23020〜5014
SL-BMSFSL-BMSFP325
SH-BMSFSH-BMSFP436
SHD-BMSFSHD-BMSFP547
SL-BMSFASL-BMSFAP658
SH-BMSFASH-BMSFAP769
  820〜35710
(40角)11(1/8)
2(1/4)
3(3/8)
4(1/2)
2(1/4)
3(3/8)
4(1/2)
034040252577M6
ピッチ固定ピッチ指定24035〜6014
SL-BMSFLSL-BMSFLP325
SH-BMSFLSH-BMSFLP436
SHD-BMSFLSHD-BMSFLP547
SL-BMSFLASL-BMSFLAP658
SH-BMSFLASH-BMSFLAP735〜5069
  835〜40710
(60角)16(3/4)
8(1)
8(1)0360604035259M8
ピッチ固定
SL-BMSFB 26014
SH-BMSFB325
SHD-BMSFB436
[ ! ]Q・G・Kは( )の前の1・2・3・4・5・6・8・M3・M4・1N・2Nでご指定ください。[ ! ]ピッチ指定タイプは連数1を選択できません。
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。[ ! ]連数6・8の場合L/2に、連数7の場合左から2・3ポート、5・6ポートのP/2にも取付穴があります。(20角を除く)
[ ! ]印30角の連数7・8選択時、G・Kは5(M5)は選択できません。[ ! ]20角ピッチ指定タイプのG・KはM3・M4・5(M5)を選択できません。
■Gねじタイプ
型式Rc(PT),NPT,M(並目)選択ピッチPピッチ数Q・G・KABEFXY取付穴
Type取付穴形状変更連数QG・K固定タイプ指定タイプ1mm単位N総ねじ数M
(20角)T(タップ)11(1/8)1(1/8)032020201354M5
ピッチ固定ピッチ指定21515〜5014
SL-G-BMSFCSL-G-BMSFCP325
SH-G-BMSFCSH-G-BMSFCP436
SHD-G-BMSFCSHD-G-BMSFCP547
SL-G-BMSFCASL-G-BMSFCAP658
SH-G-BMSFCASH-G-BMSFCAP769
  815〜35710
(30角)ZB(ザグリ裏)

NA(通し)

T(タップ)

ZT(ザグリタップ)
11(1/8)
2(1/4)
1N(NPT1/8)
2N(NPT1/4)
1(1/8)
2(1/4)
1N(NPT1/8)
2N(NPT1/4)
03303020207.57M5
ピッチ固定ピッチ指定23020〜5014
SL-G-BMSFSL-G-BMSFP325
SH-G-BMSFSH-G-BMSFP436
SHD-G-BMSFSHD-G-BMSFP547
SL-G-BMSFASL-G-BMSFAP658
SH-G-BMSFASH-G-BMSFAP769
  820〜35710
(40角)11(1/8)
2(1/4)
3(3/8)
4(1/2)
2(1/4)
3(3/8)
4(1/2)
034040252577M6
ピッチ固定ピッチ指定24035〜6014
SL-G-BMSFLSL-G-BMSFLP325
SH-G-BMSFLSH-G-BMSFLP436
SHD-G-BMSFLSHD-G-BMSFLP547
SL-G-BMSFLASL-G-BMSFLAP658
SH-G-BMSFLASH-G-BMSFLAP735〜5069
  835〜40710
(60角)16(3/4)
8(1)
8(1)0360604035259M8
ピッチ固定
SL-G-BMSFB 26014
SH-G-BMSFB325
SHD-G-BMSFB436
[ ! ]Q・G・Kは( )の前の1・2・3・4・5・6・8・1N・2Nでご指定ください。[ ! ]ピッチ指定タイプは連数1を選択できません。
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。[ ! ]連数6・8の場合L/2に、連数7の場合左から2・3ポート、5・6ポートのP/2にも取付穴があります。(20角を除く)
洗浄工程
・脱脂洗浄  (TYPE型式:SL-□□)

作業環境:一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水)後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄  (TYPE型式:SH-□□)


作業環境:クラス1000



作業環境:クラス10


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

純水(13MΩ・cm)使用


窒素ブロー使用


クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄  (TYPE型式:SHD-□□)


作業環境:クラス1000



作業環境:クラス10


炭化水素系洗浄
Ro水洗浄

材質に応じた電解研磨層で
電解研磨

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

温純水(13MΩ・cm)使用


窒素ブロー使用


クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番:SL-□□)

一部商品・サイズによっては、
梱包形態が異なる場合がございます。
精密洗浄または電解研磨+精密洗浄の場合
(TYPE型番:SH-□□・SHD-□□)

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境(目安)

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気2重梱包油分除去
粉塵除去
クリーン環境(クラス10~1,000)バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨+精密洗浄SHD-□□脱気2重梱包油分除去
粉塵除去
アウトガス低減
真空環境
クリーン環境(クラス10~1,000)
半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

型番
表面処理
洗浄方法
ブロックサイズ(mm)
連数(連)
ねじサイズ/種類
取付穴形状変更
ピッチ P(mm)
ピッチ固定/指定
図面G部ねじ径M(並目)選択 [GM] 3(M3) 4(M4)
図面G部ねじ径NPT選択 [G]
図面G部ねじ径PT/PF
図面K部ねじ径M(並目)選択 [KM] [KM] 3(M3) 4(M4)
図面K部ねじ径NPT選択 [K]
図面K部ねじ径PT/PF
