ミスミ

面圧バックラッシレスタイミングプーリ 5GTタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

軸加工が不要で、位相合わせが容易です。ブッシュとGTプーリを仮組みした状態で出...

詳細情報を確認する

環境対応：

RoHS非対応
特性・用途：

該当なし
種類：

面圧プーリ
ベルト種類：

5GT
タイミングプーリ/アイドラー：

プーリ
洗浄方法：

洗浄無し
材質証明書：

非対象

(i)ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定110件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

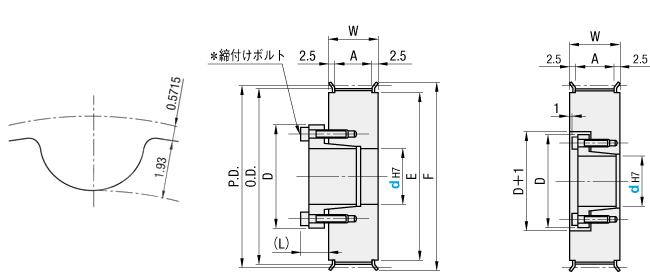

標準歯形

●プーリ形状
E形

F形

歯溝寸法は歯数によって若干変わります。
（Pitch：5.0mm）

[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]ブッシュはスタンダードタイプ（STブッシュ）とショートタイプ（SHブッシュ）の2種類があります。参照 >>こちら
＊フランジカシメ済、締付けボルトの本数とサイズは>>こちらをご参照ください。

表1：軸穴径選択

d_H7	最大許容トルクN・m		D		(L)
d_H7	STブッシュ	SHブッシュ	STブッシュ	SHブッシュ	(L)
8	16	8.5	25.5	24.5	8.5
10	39	18	30	29	10.5
11	43	20	31	30
12	48	23	32	31
14	73	37	35	36	12
15	78	39	36	37	12
16	83	42	37	38	13
17	88	45	38	39	13
18	154	48	43	40	14
19	163	49	45	42
20	171	97	46	46
22	186	110	48	47
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5
38	686	−	70	−	19

[ ! ]ブッシュが無電解ニッケルメッキ（追加工BMR）の場合、
最大許容トルク・許容スラスト荷重が、20～30％低下します。

■ベルト呼び幅・寸法

mm	呼び
mm	GT5090	GT5120	GT5150
A	10.3	13.3	16.3
W	14	17	20

Type	型式			材質			表面処理
	ベルト幅9mm	ベルト幅12mm	ベルト幅15mm	プーリ	フランジ	ブッシュ	プーリ	フランジ	ブッシュ
	GT5090	GT5120	GT5150
GBTLA	●	●	●	2000系アルミ合金	アルミ合金	S45C相当	白アルマイト		−
GBTLK	●	●	●				硬質アルマイト		−
GBTLN	●	●	●				無電解ニッケルメッキ		−
GBTPL	●	●	●	S45C相当	SPCC	S45C相当	四三酸化鉄皮膜
GBTLG	●	●	●				無電解ニッケルメッキ

規格表

型式	−	プーリ形状	−	軸穴径
GBTLA22GT5090	−	E	−	8

型式			プーリ形状	d選択(公差：H7)					P.D	O.D	F	E
Type	歯数	種類・呼び幅		E形			F形
				GT5090	GT5120	GT5150	GT5120	GT5150
				STブッシュ			SHブッシュ
GBTLA GBTLK GBTLN GBTPL GBTLG	22	GT5090 GT5120 GT5150	E F	8	−		−		35.01	33.87	39	27
	24			8・10	10		8		38.2	37.06	42	30
	25								39.79	38.65	43	32
	26			8・10・11・12	10・11・12				41.38	40.24	45	33
	28								44.56	43.32	48	36
	30			10・11・12	10・11・12・14・15		-	10・11・12	47.75	46.61	51	39
	32				10・11・12・14～17				50.93	49.79	55	42
	34								54.11	52.97	58	46
	36								57.3	56.16	61	49
	40								63.66	62.52	67	55
	44			12	12・14～20・22・24・25			12	70.03	68.89	74	62
	48				12・14～20・22・24・25・28				76.39	75.25	80	68
	50				12・14～20・22・24・25・28・30・32				79.58	78.44	83	71
	60				12・14～20・22・24・ 25・28・30・32	12・14～20・22・24・25・ 28・30・32・35・38			95.49	94.35	99	87

追加工

型式	−	プーリ形状	−	軸穴径	−	(BMR・FC・NFC・LFC・RFC)
GBTLA22GT5090	−	E	−	8	−	NFC

Alterations	フランジカット		フランジカシメなし	フランジカシメ片側のみ	表面処理追加
Code	FC		NFC	LFC・RFC	BMR
Spec.	フランジをカットして低くします。 FC：0.5mm単位指定 [ ! ]フランジ外周は表面処理されていません。		フランジをカシメずに出荷いたします。（フランジ付属）	ブッシュ側（LFC）又はブッシュ反対側（RFC）の片側のみフランジをカシメて出荷します。（フランジ1枚付属）	ブッシュに無電解ニッケルメッキ、ボルトにはジオメット処理を追加します。RoHS対応に変わりありません。 [ ! ]無電解ニッケルメッキにより、許容トルクが20～30％低下します。
Spec.		[ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 指定方法 FC35
￥/1Code	300		無料	無料	800（歯数22～40） 1,900（歯数44～60）

型番リスト

表示件数:

型番	使用ベルト幅(mm)	歯数(T)	プーリ形状	表面処理	材質	ブッシュ材質	軸穴径 [d](φ)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GBTLG22GT5090-E-8	9	22	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8	1個	-( - )	5日目
GBTLG24GT5090-E-[8,10]	9	24	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8 ～ 10	1個	-( - )	5日目
GBTLG24GT5120-E-10	12	24	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10	1個	-( - )	5日目
GBTLG24GT5120-F-8	12	24	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8	1個	-( - )	5日目
GBTLG24GT5150-E-10	15	24	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10	1個	-( - )	5日目
GBTLG24GT5150-F-8	15	24	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8	1個	-( - )	5日目
GBTLG25GT5090-E-[8,10]	9	25	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8 ～ 10	1個	-( - )	5日目
GBTLG25GT5120-E-10	12	25	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10	1個	-( - )	5日目
GBTLG25GT5120-F-8	12	25	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8	1個	-( - )	5日目
GBTLG25GT5150-E-10	15	25	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10	1個	-( - )	5日目
GBTLG25GT5150-F-8	15	25	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8	1個	-( - )	5日目
GBTLG26GT5090-E-[8,10,11,12]	9	26	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8 ～ 12	1個	-( - )	5日目
GBTLG26GT5120-E-[10,11,12]	12	26	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG26GT5150-E-[10,11,12]	15	26	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG26GT5150-F-8	15	26	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8	1個	-( - )	5日目
GBTLG28GT5090-E-[8,10,11,12]	9	28	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8 ～ 12	1個	-( - )	5日目
GBTLG28GT5120-E-[10,11,12]	12	28	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG28GT5150-E-[10,11,12]	15	28	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG28GT5150-F-8	15	28	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	8	1個	-( - )	5日目
GBTLG30GT5090-E-[10,11,12]	9	30	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG30GT5120-E-[10,11,12,14,15]	12	30	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 15	1個	-( - )	5日目
GBTLG30GT5150-E-[10,11,12,14,15]	15	30	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 15	1個	-( - )	5日目
GBTLG30GT5150-F-[10,11,12]	15	30	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG32GT5090-E-[10,11,12]	9	32	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG32GT5120-E-[10,11,12,14,15,16,17]	12	32	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 17	1個	-( - )	5日目
GBTLG32GT5150-E-[10,11,12,14,15,16,17]	15	32	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 17	1個	-( - )	5日目
GBTLG32GT5150-F-[10,11,12]	15	32	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG34GT5090-E-[10,11,12]	9	34	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG34GT5120-E-[10,11,12,14,15,16,17]	12	34	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 17	1個	-( - )	5日目
GBTLG34GT5150-E-[10,11,12,14,15,16,17]	15	34	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 17	1個	-( - )	5日目
GBTLG34GT5150-F-[10,11,12]	15	34	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG36GT5090-E-[10,11,12]	9	36	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG36GT5120-E-[10,11,12,14,15,16,17]	12	36	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 17	1個	-( - )	5日目
GBTLG36GT5150-E-[10,11,12,14,15,16,17]	15	36	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 17	1個	-( - )	5日目
GBTLG36GT5150-F-[10,11,12]	15	36	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG40GT5090-E-[10,11,12]	9	40	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG40GT5120-E-[10,11,12,14,15,16,17]	12	40	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 17	1個	-( - )	5日目
GBTLG40GT5150-E-[10,11,12,14,15,16,17]	15	40	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 17	1個	-( - )	5日目
GBTLG40GT5150-F-[10,11,12]	15	40	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	10 ～ 12	1個	-( - )	5日目
GBTLG44GT5090-E-12	9	44	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12	1個	-( - )	5日目
GBTLG44GT5120-E-[12,14,15,16,17,18,19,20,22,24,25]	12	44	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12 ～ 25	1個	-( - )	5日目
GBTLG44GT5150-E-[12,14,15,16,17,18,19,20,22,24,25]	15	44	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12 ～ 25	1個	-( - )	5日目
GBTLG44GT5150-F-12	15	44	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12	1個	-( - )	5日目
GBTLG48GT5090-E-12	9	48	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12	1個	-( - )	5日目
GBTLG48GT5120-E-[12,14,15,16,17,18,19,20,22,24,25,28]	12	48	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12 ～ 28	1個	-( - )	5日目
GBTLG48GT5150-E-[12,14,15,16,17,18,19,20,22,24,25,28]	15	48	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12 ～ 28	1個	-( - )	5日目
GBTLG48GT5150-F-12	15	48	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12	1個	-( - )	5日目
GBTLG50GT5090-E-12	9	50	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12	1個	-( - )	5日目
GBTLG50GT5120-E-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]	12	50	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12 ～ 32	1個	-( - )	5日目
GBTLG50GT5150-E-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]	15	50	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12 ～ 32	1個	-( - )	5日目
GBTLG50GT5150-F-12	15	50	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12	1個	-( - )	5日目
GBTLG60GT5090-E-12	9	60	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12	1個	-( - )	5日目
GBTLG60GT5120-E-[12,14,15,16,17,18,19,20,22,24,25,28,30,32]	12	60	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12 ～ 32	1個	-( - )	5日目
GBTLG60GT5150-E-[12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38]	15	60	E形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12 ～ 38	1個	-( - )	5日目
GBTLG60GT5150-F-12	15	60	F形	無電解ニッケルメッキ	[スチール] S45C相当	S45C相当（無電解ニッケルメッキ）	12	1個	-( - )	5日目
GBTPL22GT5090-E-8	9	22	E形	四三酸化鉄皮膜	[スチール] S45C相当	S45C相当（四三酸化鉄皮膜）	8	1個	-( - )	5日目
GBTPL24GT5090-E-[8,10]	9	24	E形	四三酸化鉄皮膜	[スチール] S45C相当	S45C相当（四三酸化鉄皮膜）	8 ～ 10	1個	-( - )	5日目
GBTPL24GT5120-E-10	12	24	E形	四三酸化鉄皮膜	[スチール] S45C相当	S45C相当（四三酸化鉄皮膜）	10	1個	-( - )	5日目
GBTPL24GT5120-F-8	12	24	F形	四三酸化鉄皮膜	[スチール] S45C相当	S45C相当（四三酸化鉄皮膜）	8	1個	-( - )	5日目
GBTPL24GT5150-E-10	15	24	E形	四三酸化鉄皮膜	[スチール] S45C相当	S45C相当（四三酸化鉄皮膜）	10	1個	-( - )	5日目

基本情報

軸加工が不要で、位相合わせが容易です。ブッシュとGTプーリを仮組みした状態で出荷します。
理論上のバックラッシ量が0となり、通常のGTタイプ以上の高精度位置決めが可能です。

【材質】
<プーリ＞2000系アルミ合金、S45C相当
<フランジ＞アルミ合金、SPCC
<ブッシュ＞S45C相当
【表面処理】
白アルマイト、硬質アルマイト、無電解ニッケルメッキ、四三酸化鉄皮膜
【ベルト種類（幅寸法）】
GT5090（9mm）
GT5120（12mm）
GT5150（15mm）
【追加工】
フランジカシメなし、フランジカシメ片側のみ、フランジカット、ブッシュへの表面処理追加（無電解ニッケルメッキ）
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング

◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

(i)ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

GBTLK・GBTLGの基準単価は、表中の単価に係数（╳1.1）を掛けた金額、
GBTLNの基準単価は、係数（╳1.2）を掛けた金額になります。（1円単位切り捨て）
例）GBTLK24GT5090-E-8の場合
表中単価（3,880） ╳係数（1.1）＝ 4,268 > 4,260
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥基準単価
	GBTLA(×1.0)　GBTLK(×1.1)　GBTLN(×1.2)					GBTPL(×1.0)　GBTLG(×1.1)
	GT5090	GT5120		GT5150		GT5090	GT5120		GT5150
	E形	E形	F形	E形	F形	E形	E形	F形	E形	F形
22	3,720	-	-	-	-	4,030	-	-	-	-
24	3,880	4,390	4,820	4,910	5,400	4,110	4,450	4,890	4,980	5,470
25	4,010	4,570	5,020	5,110	5,620	4,250	4,620	5,080	5,170	5,680
26	4,050	4,650	-	5,230	5,750	4,260	4,670	-	5,240	5,760
28	4,360	4,980	-	5,350	5,880	4,590	4,980	-	5,380	5,910
30	4,600	5,150	-	5,700	6,270	4,850	5,170	-	5,730	6,300
32	4,770	5,340	-	5,740	6,310	4,990	5,300	-	5,690	6,250
34	5,370	6,000	-	6,240	6,860	5,620	5,980	-	6,260	6,880
36	5,890	6,070	-	6,250	6,870	5,860	6,050	-	6,210	6,830
40	6,200	6,410	-	6,590	7,240	6,120	6,340	-	6,510	7,160
44	6,860	7,430	-	7,900	8,690	6,690	7,260	-	7,710	8,480
48	6,930	7,540	-	8,150	8,960	6,780	7,360	-	7,960	8,750
50	7,780	8,270	-	8,650	9,510	7,490	7,950	-	8,310	9,140
60	9,630	10,320	-	11,010	12,110	9,200	9,840	-	10,510	11,560

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応							個別対応
数量区分	小口				大口			大口
数　量	1～9	10～12	13～14	15～30	31～50	51～80	81～100	101～
値引率	基準単価	5%	10%	18%	20%	25%	35%	お見積り
出荷日	通常				+4日		+７日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円
[ NG ]GBTLK・GBTLNはストーク不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品面圧バックラッシレスタイミングプーリ 5GTタイプ	面圧バックラッシレスタイミングプーリ 3GTタイプ	面圧バックラッシレスタイミングプーリ 8YUタイプ	面圧バックラッシレスタイミングプーリ 5GTタイプメカロックスタンダード組込（センタリング機能付）	面圧バックラッシレスタイミングプーリ 3GTタイプメカロックスタンダード組込（センタリング機能付）	面圧バックラッシレスタイミングプーリ 8YUタイプメカロックスタンダード組込（センタリング機能付）	【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M フリー指定タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ T5 フリー指定タイプ	【クリーン洗浄品】タイミングプーリ　ＡＴ５タイプ	【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ３Ｍタイプ	【クリーン洗浄品】タイミングプーリ　８ＹＵタイプ	【クリーン洗浄品】タイミングプーリ　Ｔ２．５タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ XL フリー指定タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	4,780円～	4,740円～	7,330円～	-	-	-	-	-	-	-
通常出荷日	5日目	5日目	5日目	5日目	5日目	5日目	7日目～	7日目～	6日目～	6日目	6日目	6日目	7日目～
環境対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	該当なし
種類	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ
ベルト種類	5GT	3GT	8YU	5GT	3GT	8YU	S5M	T5	AT5	P3M	8YU	T2.5	XL
タイミングプーリ/アイドラー	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ
