【エコノミーシリーズ】ボールロックピンスプリング式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）

通常価格(税別): 940円～ 2,610円

税込価格: 1,034円～ 2,871円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類：

ピンタイプ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定44件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

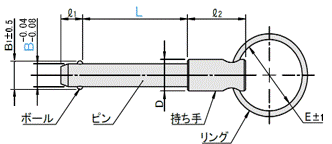

外形図

C-SBLPS

C-SBLPK

[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例	型番	−	L
	C-SBLPS5	−	20

Type

ボール

ピン1

ピン2

ばね

持ち手

リング

[ M ] 材質

[ H ] 硬度

[ M ] 材質

[ S ] 表面処理

[ M ] 材質

[ S ] 表面処理

[ M ] 材質

[ S ] 表面処理

[ M ] 材質

[ S ] 表面処理

C-SBLPS

中実タイプ

SUS440C

HRC55～

SUS303

SUS304

SUS303

SUS304

C-SBLPK

リング止めタイプ

SUS304

SUS303

[ ! ]本商品はRoHS保証外です。ご注意ください。

型番		L寸選択タイプ								B₁	ℓ₁	D	ℓ₂	E	相手穴
Type	B														推奨寸法
	5	20		30						5.5	6 (7)	11	22	25	5	+0.07
																0
	6		25	30		40	50			7	7	11	22	25	6	+0.07
																0
	8	20	25	30		40	50	60	70	9.5	8	11	22	25	8	+0.09
C-SBLPS																0
C-SBLPK	10		25	30		40	50	60		12	9	16	27	25	10	+0.09
																0
	12				35		50	60		14.5	10	16	27	25	12	+0.11
																0
	16							60		19	14	19	32	25	16	+0.11
																0

[ ! ] ( )内はC-SBLPK寸のみ。
[ ! ]本商品はRoHS保証外です。ご注意ください。

製品比較情報

	当社類似品 SBLPS	エコノミーシリーズ C-SBLPS
材質（ピン）	SUS304	SUS303
材質（持ち手）	SUS304	SUS303
材質（リング）	SUS316	SUS304
RoHS10	対応	保証外

使用例

型番リスト

表示件数:

型番	ピン径 B(φ)	L(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-SBLPK5-20	5	20	5個	1,320円( 1,452円 )	11日目～
C-SBLPK5-30	5	30	5個	1,390円( 1,529円 )	11日目～
C-SBLPK6-25	6	25	5個	1,510円( 1,661円 )	11日目～
C-SBLPK6-30	6	30	5個	1,450円( 1,595円 )	11日目～
C-SBLPK6-40	6	40	5個	1,540円( 1,694円 )	11日目～
C-SBLPK6-50	6	50	5個	1,540円( 1,694円 )	11日目～
C-SBLPK8-20	8	20	5個	1,470円( 1,617円 )	11日目～
C-SBLPK8-25	8	25	5個	1,490円( 1,639円 )	11日目～
C-SBLPK8-30	8	30	5個	1,410円( 1,551円 )	11日目～
C-SBLPK8-40	8	40	5個	1,640円( 1,804円 )	11日目～
C-SBLPK8-50	8	50	5個	1,540円( 1,694円 )	11日目～
C-SBLPK8-60	8	60	5個	2,010円( 2,211円 )	11日目～
C-SBLPK8-70	8	70	5個	2,120円( 2,332円 )	11日目～
C-SBLPK10-25	10	25	5個	1,610円( 1,771円 )	11日目～
C-SBLPK10-30	10	30	5個	1,610円( 1,771円 )	11日目～
C-SBLPK10-40	10	40	5個	1,790円( 1,969円 )	11日目～
C-SBLPK10-50	10	50	5個	1,740円( 1,914円 )	11日目～
C-SBLPK10-60	10	60	5個	1,810円( 1,991円 )	11日目～
C-SBLPK12-35	12	35	5個	2,610円( 2,871円 )	11日目～
C-SBLPK12-50	12	50	5個	1,880円( 2,068円 )	11日目～
C-SBLPK12-60	12	60	5個	2,040円( 2,244円 )	11日目～
C-SBLPK16-60	16	60	5個	2,590円( 2,849円 )	11日目～
C-SBLPS5-20	5	20	5個	940円( 1,034円 )	13日目～
C-SBLPS5-30	5	30	5個	940円( 1,034円 )	11日目～
C-SBLPS6-25	6	25	5個	940円( 1,034円 )	11日目～
C-SBLPS6-30	6	30	5個	940円( 1,034円 )	11日目～
C-SBLPS6-40	6	40	5個	990円( 1,089円 )	11日目～
C-SBLPS6-50	6	50	5個	990円( 1,089円 )	11日目～
C-SBLPS8-20	8	20	5個	1,080円( 1,188円 )	11日目～
C-SBLPS8-25	8	25	5個	1,080円( 1,188円 )	11日目～
C-SBLPS8-30	8	30	5個	1,120円( 1,232円 )	11日目～
C-SBLPS8-40	8	40	5個	1,120円( 1,232円 )	11日目～
C-SBLPS8-50	8	50	5個	1,120円( 1,232円 )	11日目～
C-SBLPS8-60	8	60	5個	1,210円( 1,331円 )	11日目～
C-SBLPS8-70	8	70	5個	1,210円( 1,331円 )	11日目～
C-SBLPS10-25	10	25	5個	1,260円( 1,386円 )	11日目～
C-SBLPS10-30	10	30	5個	1,260円( 1,386円 )	11日目～
C-SBLPS10-40	10	40	5個	1,260円( 1,386円 )	11日目～
C-SBLPS10-50	10	50	5個	1,260円( 1,386円 )	11日目～
C-SBLPS10-60	10	60	1個	1,350円( 1,485円 )	在庫品1日目当日出荷可能
C-SBLPS12-35	12	35	5個	1,530円( 1,683円 )	11日目～
C-SBLPS12-50	12	50	5個	1,550円( 1,705円 )	11日目～
C-SBLPS12-60	12	60	5個	1,570円( 1,727円 )	11日目～
C-SBLPS16-60	16	60	5個	1,650円( 1,815円 )	11日目～

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
