【エコノミーシリーズ】 ボールロックピン ノック式
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 1,370円 ～ 2,640円
- 税込価格
- 1,507円 ～ 2,904円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 種類：
- ノブタイプ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

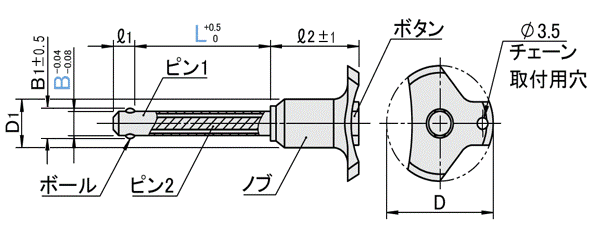

外形図
[ ! ]本商品はRoHS保証外です。ご注意ください。
| 注文例 | 型番 | − | L |
| C-BLP5 | − | 20 |
| Type | ボール | ピン1 | ピン2 | ばね | ノブ | ボタン | ||||||
| [ M ] 材質 | [ H ] 硬度 | [ M ] 材質 | [ S ] 表面処理 | [ M ] 材質 | [ S ] 表面処理 | [ M ] 材質 | [ S ] 表面処理 | [ M ] 材質 | [ M ] 材質 | [ S ] 表面処理 | ||
| C-BLP | SUS440C | HRC55～ | SUS304 | - | SUS303 | - | SUS304 | - | ナイロン （黒・オレンジ） | SUS303 | - | |
| 型番 | L寸選択タイプ | D | D1 | B1 | ℓ1 | ℓ2 | 相手穴 | ||||||||||
| Type | B | 推奨寸法 | |||||||||||||||
| C-BLP | 5 | 20 | 30 | 38 | 16 | 5.5 | 7 | 31.5 | 5 | +0.07 | |||||||
| 0 | |||||||||||||||||
| 6 | 15 | 20 | 25 | 30 | 40 | 50 | 7 | 7 | 6 | +0.07 | |||||||
| 0 | |||||||||||||||||
| 8 | 20 | 25 | 30 | 40 | 50 | 60 | 9.5 | 8 | 8 | +0.09 | |||||||
| 0 | |||||||||||||||||
| 10 | 25 | 30 | 40 | 50 | 60 | 43 | 23 | 12 | 9 | 36 | 10 | +0.09 | |||||
| 0 | |||||||||||||||||
| 12 | 40 | 50 | 60 | 80 | 14.5 | 10 | 12 | +0.11 | |||||||||
| 0 | |||||||||||||||||
| 16 | 80 | 100 | 19 | 14 | 16 | +0.11 | |||||||||||
| 0 | |||||||||||||||||
| 当社類似品 BLP | エコノミーシリーズ C-BLP | |
| 材質（ピン1） | SUS630相当 | SUS304 |
| 材質（スプリング） | SUS631J1 | SUS304 |
| RoHS10 | 対応 | 保証外 |
| ①差込 | ②ロック | ③解放 |
 |  |  |
②ボタンを手放すと、ボールがピンから張り出してロックされます。
③再び頭部のボタンを押すと、ボールのロックが外れ、解放できます。
型番リスト
- 表示件数:
| 型番 |
ピン径 B(φ) |
L(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5
|
20
| 5個 | 1,370円(
1,507円
) | 11日目～ | |
5
|
30
| 5個 | 1,460円(
1,606円
) | 11日目～ | |
6
|
15
| 5個 | 1,460円(
1,606円
) | 11日目～ | |
6
|
20
| 1個 | 1,550円(
1,705円
) | 在庫品1日目 当日出荷可能 | |
6
|
25
| 5個 | 1,550円(
1,705円
) | 11日目～ | |
6
|
30
| 5個 | 1,550円(
1,705円
) | 11日目～ | |
6
|
40
| 5個 | 1,550円(
1,705円
) | 11日目～ | |
6
|
50
| 5個 | 1,550円(
1,705円
) | 11日目～ | |
8
|
20
| 5個 | 1,560円(
1,716円
) | 11日目～ | |
8
|
25
| 5個 | 1,560円(
1,716円
) | 11日目～ | |
8
|
30
| 5個 | 1,560円(
1,716円
) | 11日目～ | |
8
|
40
| 5個 | 1,560円(
1,716円
) | 11日目～ | |
8
|
50
| 5個 | 1,560円(
1,716円
) | 11日目～ | |
10
|
25
| 5個 | 1,810円(
1,991円
) | 11日目～ | |
10
|
30
| 5個 | 1,830円(
2,013円
) | 11日目～ | |
10
|
40
| 5個 | 1,830円(
2,013円
) | 11日目～ | |
10
|
50
| 5個 | 1,830円(
2,013円
) | 11日目～ | |
10
|
60
| 5個 | 1,890円(
2,079円
) | 11日目～ | |
12
|
40
| 5個 | 1,890円(
2,079円
) | 11日目～ | |
12
|
50
| 5個 | 1,930円(
2,123円
) | 11日目～ | |
12
|
60
| 5個 | 2,060円(
2,266円
) | 11日目～ | |
12
|
80
| 5個 | 2,060円(
2,266円
) | 11日目～ | |
16
|
60
| 5個 | 2,320円(
2,552円
) | 11日目～ | |
16
|
80
| 5個 | 2,440円(
2,684円
) | 11日目～ | |
16
|
100
| 5個 | 2,640円(
2,904円
) | 11日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
