Φ28アルミパイプフレーム用キャスタ 差し込み式
- 当日出荷可能
- 通常価格(税別)
- 296円 ～ 2,240円
- 税込価格
- 326円 ～ 2,464円
【特長】・アルミパイプフレームにねじ込んで取り付けます・適用パイプ径（Φ）は2...
外形図・規格表

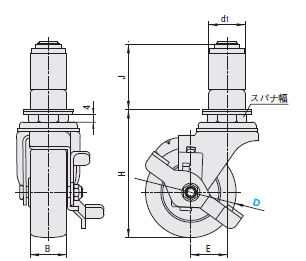

外形図
製品仕様
| Type | 本体 | 車輪 | ベアリング | |
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | 旋回部 | |
| GPHCM□ | SPHC | 三価クロメート | ゴム、ウレタン、導電ゴム | 有 |
規格表
| 型番 | - | 車輪 |
| GPHCMN76 | - | R |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 本体タイプ | 型番 | 車輪 | ｄ1 | B | H | J | E | スパナ幅 | 許容荷重(N) | 質量(g) | ￥基準単価 | |||||||
| Type | D | 材質・色 | R | U | E | R | U | E | R | U | E | |||||||
| 自在タイプ | GPHCMN | 51 | R(ゴム・黒) U(ウレタン・黒) E(導電ゴム・黒) | 20 | 20 | 72 | 33.5 | 20 | 22 | 343 | 343 | 343 | 240 | 220 | 220 | 296 | 527 | 651 |
| 76 | 20 | 20 | 97 | 33.5 | 22 | 22 | 441 | 441 | - | 290 | 290 | - | 493 | 697 | - | |||
| 102 | 20 | 25 | 123 | 55 | 29.5 | 22 | 539 | - | 539 | 450 | - | 450 | 901 | - | 1,783 | |||
| 自在＋ストッパタイプ | GPHCMNS | 51 | 20 | 20 | 72 | 31 | 20 | 22 | 343 | 343 | 343 | 290 | 280 | 280 | 347 | 578 | 732 | |
| 76 | 20 | 20 | 97 | 31 | 22 | 22 | 441 | 441 | - | 320 | 320 | - | 544 | 748 | - | |||
| 102 | 20 | 25 | 123 | 55 | 29.5 | 22 | 539 | - | 539 | 700 | - | 700 | 952 | - | 2,240 | |||
型番リスト
- 表示件数:
| 型番 |
キャスタタイプ |
最大荷重(N) |
車輪径 D(mm) |
車輪材質 |
材質証明書：材質 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
|
自在
|
343
|
51
|
導電ゴム
|
本体部：SPHC、車輪：導電ゴム、ベアリング：合金銅
| - | 1個 | 651円(
716円
) | - |
|
自在
|
343
|
51
|
ゴム
|
本体部：SPHC、車輪：ゴム、ベアリング：合金銅
| - | 1個 | 296円(
326円
) | - |
|
自在
|
343
|
51
|
ウレタン
|
本体部：SPHC、車輪：ウレタン、ベアリング：合金銅
| 10 | 1個 | 527円(
580円
) | - |
|
自在
|
441
|
76
|
ゴム
|
本体部：SPHC、車輪：ゴム、ベアリング：合金銅
| - | 1個 | 493円(
542円
) | - |
|
自在
|
441
|
76
|
ウレタン
|
本体部：SPHC、車輪：ウレタン、ベアリング：合金銅
| 10 | 1個 | 697円(
767円
) | - |
|
自在
|
539
|
102
|
導電ゴム
|
本体部：SPHC、車輪：導電ゴム、ベアリング：合金銅
| - | 1個 | 1,783円(
1,961円
) | - |
|
自在
|
539
|
102
|
ゴム
|
本体部：SPHC、車輪：ゴム、ベアリング：合金銅
| - | 1個 | 901円(
991円
) | - |
|
ブレーキ付き自在
|
343
|
51
|
導電ゴム
|
本体部：SPHC、車輪：導電ゴム、ベアリング：合金銅
| - | 1個 | 732円(
805円
) | - |
|
ブレーキ付き自在
|
343
|
51
|
ゴム
|
本体部：SPHC、車輪：ゴム、ベアリング：合金銅
| - | 1個 | 347円(
382円
) | - |
|
ブレーキ付き自在
|
343
|
51
|
ウレタン
|
本体部：SPHC、車輪：ウレタン、ベアリング：合金銅
| 10 | 1個 | 578円(
636円
) | - |
|
ブレーキ付き自在
|
441
|
76
|
ゴム
|
本体部：SPHC、車輪：ゴム、ベアリング：合金銅
| - | 1個 | 544円(
598円
) | - |
|
ブレーキ付き自在
|
441
|
76
|
ウレタン
|
本体部：SPHC、車輪：ウレタン、ベアリング：合金銅
| 10 | 1個 | 748円(
823円
) | - |
|
ブレーキ付き自在
|
539
|
102
|
導電ゴム
|
本体部：SPHC、車輪：導電ゴム、ベアリング：合金銅
| - | 1個 | 2,240円(
2,464円
) | - |
|
ブレーキ付き自在
|
539
|
102
|
ゴム
|
本体部：SPHC、車輪：ゴム、ベアリング：合金銅
| - | 1個 | 952円(
1,047円
) | - |
Loading...
詳細情報
基本情報
【特長】
・アルミパイプフレームにねじ込んで取り付けます・適用パイプ径（Φ）は28です
・自在タイプ、自在+ストッパ付きタイプがございます
(i)ご注意
- 最新の商品情報は、本Webページにてご確認ください。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- こちらの商品はΦ28アルミパイプフレームGPF28及びGPFU28にご利用ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
