ミスミ

ミスミ

安全柵用配線ラック セット

安全柵用配線ラック セット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・ロボット等の配線を収納し安全柵に取りまとめることが可能な商品です・収...

詳細情報を確認する

  • 種類：
    配線収納
  • 本体材質：
    SS400（三価クロメート）
  • 材質証明書：
    非対象
  • 付属品：
    板金（SPHC/三価クロメート）

(i)ご注意

  • 1m当たり8kgまでの積載が可能です。
  • 縦置き用セットはHシリーズ安全柵のみの対応です。Nシリーズ安全柵には使用いただけません。
  • 取付板金の追加をご希望の場合はこちらからご注文ください(安全柵用配線ラック板金)。
  • 配線ラック単品の注文をご希望の場合はこちらからご注文ください(安全柵用配線ラック単品)。

型番

未確定4件の候補があります。

Loading...

外形図・規格表

外形図

SFUCR175-6
SFUCR175-8

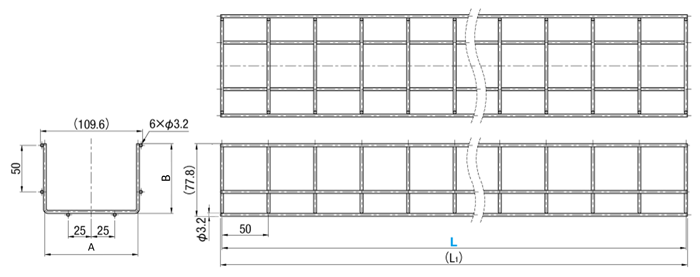

■ラック本体部
■付属板金　(板金の使用方法は、ページ下部の使用例をご確認ください)

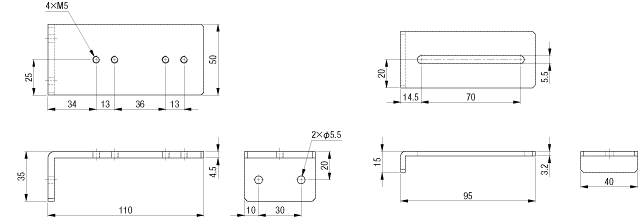

横置き用　取付板金 押え用板金

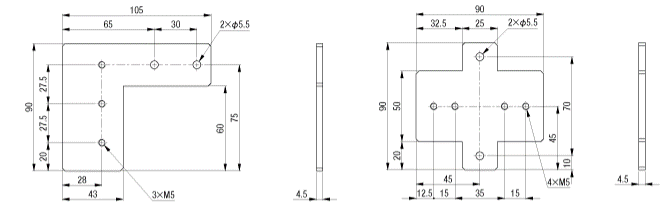

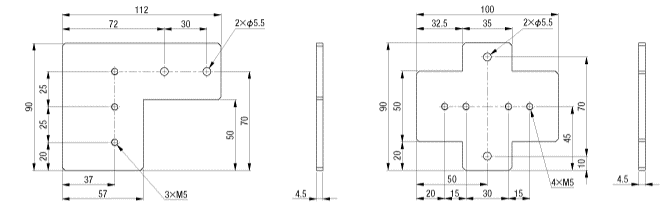

縦置き用　取付板金　6シリーズ用(上側)　 縦置き用　取付板金　6シリーズ用(下側)　
縦置き用　取付板金　8シリーズ用(上側)　 縦置き用　取付板金　8シリーズ用(下側)　
 [ M ]材質[ S ]表面処理
配線ラック本体部SS400三価クロメート
付属板金SPHC
[ ! ]ラック部分の外寸法は、材料のフェンスネット及び、曲げ加工の性質上参考寸法となります。±5mm程度のバラツキが生じる可能性がございます。
[ ! ]ラック本体部は切断面保護のため防錆剤を塗布して出荷いたします。
[ ! ]積載可能重量は１ｍ当たり8kgです。
[ ! ]お客様でのラック部分のカットは、突起部が生じ危険ですのでおやめください。また、お客様にてカットされた場合、切断面に錆が生じる可能がございます。
[ ! ]安全柵　開き戸ユニット、吊り引き戸ユニット、スライドユニット、折れ戸ユニットと隣接する箇所では、扉の開口部の妨げとなるためご使用いただけません。
[ ! ]本商品を取り付ける安全柵は、コの字アンカースタンド及び箱型アンカースタンドでの据付を推奨いたします。
[ ! ]本商品は屋内での使用を想定しておりますので、屋外での使用はおやめください。

規格表

型番-シリーズ-取付方法-L
SFUCR175-6-H-500
型番シリーズ取付方法長さ
L
50mm単位指定		断面幅
A
ｍｍ		断面高さ
B
ｍｍ		全長
L1		取付可能
安全柵シリーズ
SFUCR1756H　(横置き)150～100010075L+3.2Nシリーズ(6/8シリーズ)、Hシリーズ(6シリーズ)
V　(縦置き)250～1000Hシリーズ(6シリーズ)
8H　(横置き)150～1000Hシリーズ(8シリーズ)
V　(縦置き)250～1000Hシリーズ(8シリーズ)
[ ! ]指定寸法のL寸法は、フェンスネットのピッチをベースにした寸法のため、商品の全長としては線径の分だけ長くなり、全長L1は、L＋3.2となります。
[ ! ]縦置きの場合は、上側の板金を水平方向の梁フレームに取り付けて使用いただくため、安全柵Hシリーズでのみご利用いただけます。
[ ! ]縦置きの場合は、安全柵に組み付けたアンカースタンドと干渉する可能性がございます。安全柵の足端面及び地面から最低200mm以上離した状態を想定し選定、取り付けください。
より小さい断面サイズをご希望の場合は、配線収納取付　板金及び配線ダクトをご注文ください。
(配線収納取付　板金　商品ページ、配線ダクト　商品ページ)

構成部品

■横置きの場合
構成部品シリーズ型式材質表面処理数量
①金網本体6/8
共通		SFUCR175SS400三価クロメート1
②取付用板金SFUCRBBSPHC三価クロメート2
③抑え用板金SFUCRBT2
④ボタンボルトBCB5-15SCM435四三酸化鉄被膜4
⑤座金WSSM16-5-2S45C相当無電解ニッケルメッキ4
⑥ボルト6CBE5-12SCM435三価クロメート4
8CBE5-15
⑦アルミフレーム用
後入れナット		6HNTP6-5S10C相当三価クロメート4
8HNTP8-5
横置き用②～⑦の板金・取付用ボルトナットが揃った取付用板金セットの追加を
ご希望でしたらこちらからご注文ください(取付用板金セット)
■縦置きの場合
構成部品シリーズ型式材質表面処理数量
①金網本体6/8
共通		SFUCR175SS400三価クロメート1
②-1取付用板金6取付用板金　6シリーズ用(上側)SPHC三価クロメート1
8取付用板金　8シリーズ用(上側)
②-2取付用板金6取付用板金　6シリーズ用(下側)1
8取付用板金　8シリーズ用(下側)
③抑え用板金6/8
共通		SFUCRBT2
④ボタンボルトBCB5-12SCM435四三酸化鉄被膜2
BCB5-152
⑤座金WSSM16-5-2S45C相当無電解ニッケルメッキ4
⑥ボルト6CBE5-12SCM435三価クロメート4
8CBE5-15
⑦アルミフレーム用
後入れナット		6HNTP6-5S10C相当三価クロメート4
8HNTP8-5

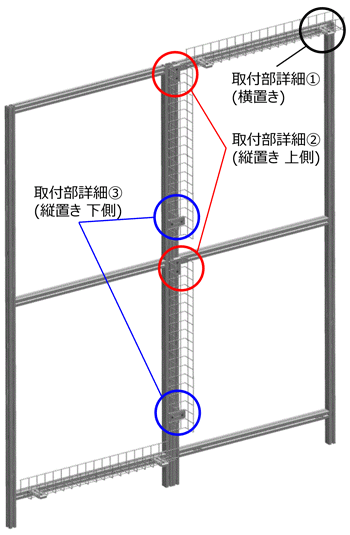

使用例

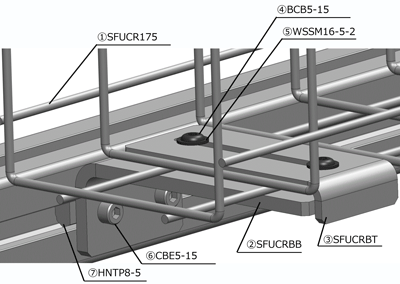

■取付部詳細① (横置き)

・フレームへ取付用板金(②SFUCRBB)をボルト・ナットで取付け。
・取付用板金にラック本体部分を乗せ、抑え用板金(③SFUCRBT)で挟み込みことで保持します。

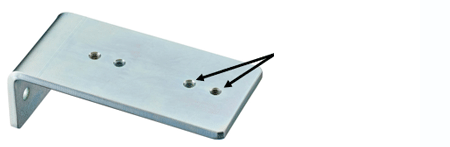

・抑え用板金の固定時には、固定箇所に対して2つずつタップ穴が空いているため、
一方のタップ穴がラック本体部と干渉した場合でも、もう一方のタップ穴にて干渉を避けて取付けできます。

ラック本体部の線材との干渉を避けて
どちらか一方で取付けできます

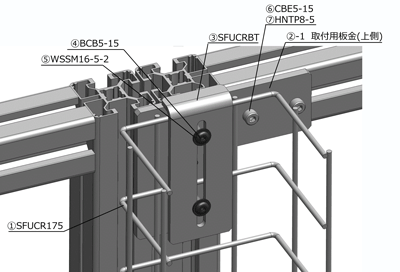

■取付部詳細② (縦置き 上側)

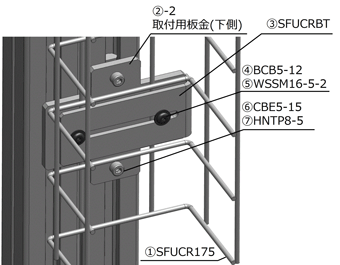

■取付部詳細③ (縦置き 下側)
・フレームへ取付用板金(②-1、2)をボルト・ナットで取付け。
・取付用板金と、抑え用板金(③SFUCRBT)でラック本体部分を挟み込みことで保持します。
[ ! ]縦置きは、安全柵の梁フレームを利用し取付するため、フレーム面が異なるNシリーズ安全柵ではお使いいただけません。
[ ! ]縦置き時はケーブルがフリーの状態となるため、フレームにケーブルを固定する場合は結束バンドの使用を推奨いたします。
結束バンド 型式例：RCV-300-100P（商品ページ）

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

型番リスト

表示件数:
  1. 1
型番
用途
取付方法
長さL(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
安全柵Nシリーズ（6/8シリーズ）、安全柵Hシリーズ（6シリーズ）
横置き
150 ～ 1000
10

1個

-( - )

6日目

安全柵Hシリーズ（6シリーズ）
縦置き
250 ～ 1000
10

1個

-( - )

6日目

安全柵Hシリーズ（8シリーズ）
横置き
150 ～ 1000
10

1個

-( - )

6日目

安全柵Hシリーズ（8シリーズ）
縦置き
250 ～ 1000
10

1個

-( - )

6日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ロボット等の配線を収納し安全柵に取りまとめることが可能な商品です
・収納幅が100mmあり、配線ダクト、カバーに収まらないケーブルの格納に便利です
・長さを50mm単位で指定可能です
・横置きの場合、Nシリーズ安全柵にもご使用いただけます

(i)ご注意

  • 1m当たり8kgまでの積載が可能です。
  • 縦置き用セットはHシリーズ安全柵のみの対応です。Nシリーズ安全柵には使用いただけません。
  • 取付板金の追加をご希望の場合はこちらからご注文ください(安全柵用配線ラック板金)。
  • 配線ラック単品の注文をご希望の場合はこちらからご注文ください(安全柵用配線ラック単品)。

納期・価格

■納期

 6 日目出荷
数量区分標準対応個別対応
小口大口
数量1〜1011〜
出荷日通常お見積り

■価格例

型番長さ L価格
SFUCR175-6-H1508,130
10009,490
SFUCR175-8-H1508,140
10009,500
SFUCR175-6-V2508,060
10009,260
SFUCR175-8-V2508,130
10009,330
[ ! ]上記は代表寸法の価格例です。その他の寸法及び、最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
