8シリーズ(溝幅10mm)オムロン製安全スイッチ非接触タイプ取付板金

8シリーズ(溝幅10mm)オムロン製安全スイッチ非接触タイプ取付板金

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
通常単価(税別)
742円
税込単価
816円

【特長】・オムロン製の非接触安全スイッチD40Aシリーズとミスミのアルミフレー...

詳細情報を確認する

  • 種類:
    安全スイッチ(非接触)関連
  • 本体材質:
    A5052-O(白アルマイト)
  • 寸法T(mm):
    5
  • 適合ボルト・ナット:
    ボルト(SCB5-15)・ナット(SHNTP8-5)
  • 材質証明書:
    非対象

(i)ご注意

  • オムロン製の非接触安全スイッチD40Aシリーズと取付部品が全てセットになった商品はこちら
  • オムロン製の非接触安全スイッチD40Aシリーズはこちら
  • 適合ボルト・ナットは付属しません。板金単品の商品です。
  • 非接触安全スイッチを取り付けるには、スイッチ本体取付用に1枚、アクチュエータ取付用に1枚で板金が合計2枚必要になります。
  • 設置の際はフレーム間に5mmのクリアランスを取ってください。クリアランスなしで設置した場合、扉開閉の衝撃でスイッチが破損する恐れがあります。

指定中 の仕様・寸法情報

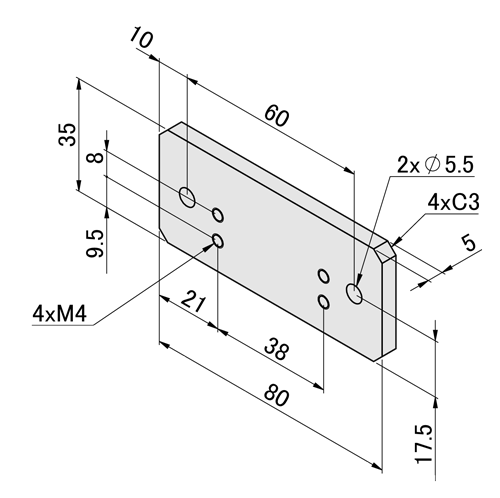

外形図・規格表

AHPTAN8-D40A
■材質
Type
材質
表面処理
AHPTAN8-D40A
A5052-O
白アルマイト
■規格表
型式
AHPTAN8-D40A
型式質量
(g)
T適合ボルト・ナット\基準単価
ボルト個数ナット個数
AHPTAN8-D40A25.75SCB5-154SHNTP8-54742
[ ! ]ボルト・ナットは付属しません。お客様にてご選定ください。
[ ! ]非接触安全スイッチと取り付けるには2枚必要になります。本商品ページ下部の使用例をご確認ください。
(スイッチ本体取付用1枚、アクチュエータ取付用1枚)
■使用例図
(図は外側から見て左開き用)

[ ! ]非接触安全スイッチは内側(ロボット設置側)に設置してください。
[ ! ]設置の際はフレーム間に5mmのクリアランスを取ってください。クリアランスなしで設置した場合、扉開閉の衝撃でスイッチが破損する恐れがあります。

型番リスト

型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

AHPTAN8-D40A

1個

742( 816円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【特長】
・オムロン製の非接触安全スイッチD40Aシリーズとミスミのアルミフレーム・安全柵を取り付ける専用板金です
・スイッチ、アクチュエータ、アルミフレーム、ボルト、ナットは付属しません
・ミスミのアルミフレーム(8シリーズ)・安全柵(8シリーズ)に取付可能です
・非接触安全スイッチを取り付けるためには2枚必要です。スイッチ本体用とアクチュエータ用に1枚ずつ、合計2枚ご購入ください

(i)ご注意

  • オムロン製の非接触安全スイッチD40Aシリーズと取付部品が全てセットになった商品はこちら
  • オムロン製の非接触安全スイッチD40Aシリーズはこちら
  • 適合ボルト・ナットは付属しません。板金単品の商品です。
  • 非接触安全スイッチを取り付けるには、スイッチ本体取付用に1枚、アクチュエータ取付用に1枚で板金が合計2枚必要になります。
  • 設置の際はフレーム間に5mmのクリアランスを取ってください。クリアランスなしで設置した場合、扉開閉の衝撃でスイッチが破損する恐れがあります。

AHPTAN8-D40Aで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

8シリーズ(溝幅10mm)オムロン製安全スイッチ非接触タイプ取付板金の型番AHPTAN8-D40Aのページです。
型番AHPTAN8-D40Aに関する仕様情報を記載しております。
