仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

6シリーズ（溝幅8mm）用IDEC製安全スイッチ非接触タイプ（アルミフレーム取付用セット品）

6シリーズ（溝幅8mm）用IDEC製安全スイッチ非接触タイプ（アルミフレーム取付用セット品）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 付属部材イメージ
  • 取り付けイメージ
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
7,559円 ～ 9,531円
税込価格
8,315円 ～ 10,484円

【特長】・IDEC製の非接触安全スイッチHS7Aシリーズに、ミスミアルミフレー...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 本商品はIDEC製の非接触安全スイッチHS7Aシリーズに、ミスミアルミフレーム取付用の板金、ボルト、ナットを付属したものです。
  • IDEC製の非接触安全スイッチHS7Aシリーズはこちら。
  • 設置の際はフレーム間に5mmのクリアランスを取ってください。クリアランスなしで設置した場合、扉開閉の衝撃でスイッチが破損する恐れがあります。
  • 安全スイッチ本体に関する詳細はメーカーカタログをご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定6件の候補があります。

Loading...

外形図・規格表

HAN6
【 セット詳細】
アルミフレーム取付アクセサリ（取付板金・ボルト・ナット）＋IDEC製 非接触安全スイッチ
■ 付属品　取付板金×2枚、ボルト×8本、ナット×2個

■ 本体 IDEC製 非接触安全スイッチ

 取付板金
AHPTAN6-HS7A

 ボルト
＜本体用＞
SCB3-8 ＜アルミフレーム用＞
SCB5-12


 ナット
SHNTP6-5


＋





＜アクチュエータ部＞
HS9Z-ZC1形




＜スイッチ部＞
HS7A-DMC形





[ ! ]設置の際はフレーム間に５mmのクリアランスを取ってください。クリアランスなしで設置した場合、扉開閉の衝撃でスイッチが破損する恐れがあります。
[ ! ]取付板金の取り付け方法はページ下部の取付例をご参照ください。
[ ! ]構成部品表はこちら
■規格表
取付板金・ボルト・ナット
セット品識別型番

IDEC型番


ー
非接触安全スイッチ本体
HAN6
ー
HS7A-DMC5902
取付板金・ボルト・ナット
セット品識別型番
（IDEC型番）
非接触安全スイッチ本体
接点構成
LED表示灯
ケーブル長
\基準単価
Type
HAN6
HS7A-DMC5902
1NC+1NO
無
2m
7,913
HS7A-DMC5912
有
7,559
HS7A-DMC5905
無
5m
8,517
HS7A-DMC5915
有
8,978
HS7A-DMC7905
２NO
無
8,517
HS7A-DMC79010
無
10m
9,531
[ ! ]接点構成の１NC＋１NOまたは２NOは、アクチュエータが存在しない場合（扉が開の場合）の接点状態を表します。
[ ! ]構成部品表はこちら

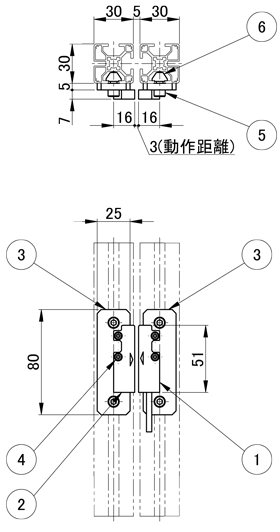

■ 取付例図
■ボルト寸法
M×P
A
E
B
3×0.5
5.5
3
2.5
5×0.8
8.5
5
4


■内部回路図
■各部材材質表
商品名Type材質表面処理
本体球ばね
ボルトSCBSUS304相当ーーー
ナットSHNTPSUS316相当
(焼結)		SUS304SUS304－WP8ー
取付板金AHPTAN6-HS7AA5052ーー白アルマイト

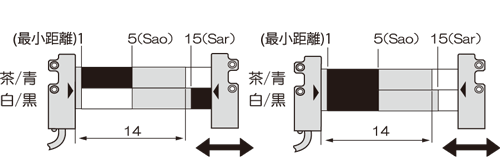

■動作範囲
HS7A-DMC59□□（1NC+1NO） HS7A-DMC79□□（2NO）



[ ! ]設置の際はフレーム間に５mmのクリアランスを取ってください。
クリアランスなしで設置した場合、扉開閉の衝撃でスイッチが破損する恐れがあります。

構成部品
IDEC製品
安全スイッチ取付用部材
アルミフレーム取付用部材
①
②
③
④
⑤
⑥
安全スイッチ本体
数量
専用アクチュエータ
数量
取付板金
数量
ボルト
数量
ボルト
数量
ナット
数量
HS7A-DMC5902
1
HS9Z-ZC1
1
2
4
4
4
HS7A-DMC5912
HS7A-DMC5905
HS7A-DMC5915
HS7A-DMC7905
HS7A-DMC79010
■ IDEC製 非接触安全スイッチ本体詳細仕様
適用規格IEC/EN60947-5-1
UL508（ULリスティング認証）
CSA C22.2 No.14（CSA認証）
標準使用状態使用周囲温度：-25～+85℃（ただし、氷結しないこと）
相対湿度：30～85%RH（ただし、結露しないこと）
保存周囲温度：-40～+85℃（ただし、氷結しないこと）
使用環境：汚染度3
感電保護クラスClass II（IEC60536）
保護構造IP67（IEC60529）
耐衝撃誤動作：300m/s2（11ms）（IEC60068-2-27）
耐振動誤動作：100m/s2（10-150Hz）（IEC60068-2-6）
定格使用電圧（Ue）DC24V
定格使用電流（le）100mA
繰り返し精度10%以下
最大動作周波致150Hz
電圧
降下		l=10mA0.1V（LED無し）/2.4V（LED付き）
l=100mA1V（LED無し）/4.2V（LED付き）
本体材質PBT
本体色赤
接続ケーブルAWG23（0.25mm2）×4本
ケーブル長：2m, 5m, 10m
質量（約）HS7A-DMC形：100g（ケーブル長2mの場合）
[ ! ]取り付け、取り外し、配線作業および保守・点検は必ず電源を切って行ってください。
感電および火災の危険があります。
[ ! ]分解、改造ならびに非接触安全スイッチの機能を故意に停止させるようなことは絶対に行わないでください。
故障や事故の原因となります。

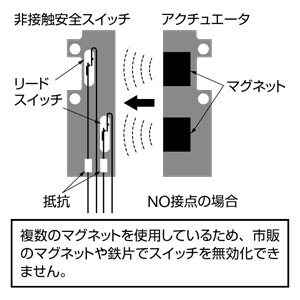

■動作原理
マグネットを内蔵したアクチュエータが非接触安全スイッチに接近することにより、
非接触安全スイッチ内のリードスイッチがON（NO接点）またはOFF（NC接点）になります。

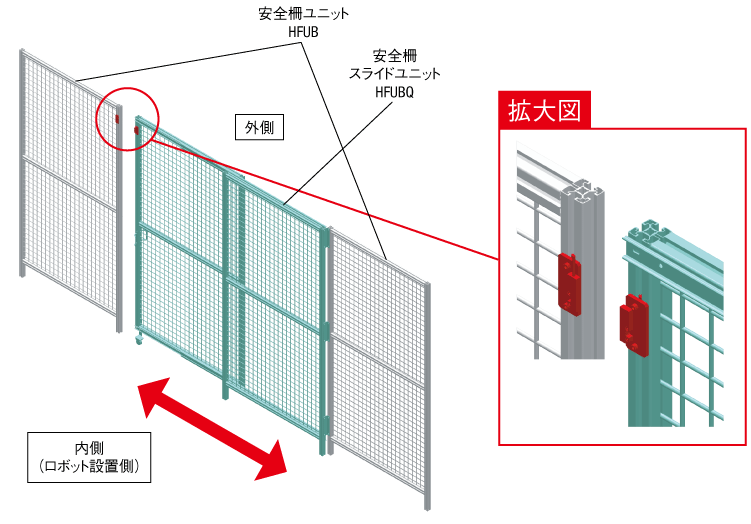

■使用例図
（図は外側から見て左開き用）

[ ! ]非接触安全スイッチは内側（ロボット設置側）に設置してください。
[ ! ]設置の際はフレーム間に５mmのクリアランスを取ってください。クリアランスなしで設置した場合、扉開閉の衝撃でスイッチが破損する恐れがあります。

型番リスト

表示件数:
  1. 1
型番
非接触安全スイッチ本体
接点構成
LED表示灯
ケーブル長
構成部品
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
IDEC型番：HS7A-DMC5902
1NC+1NO
無
2m
安全スイッチ本体（HS7A-DMC5902）×1個、専用アクチュエータ（HS9Z-ZC1）×1個、取付板金（AHPTAN6-HS7A）×2枚、ボルト（SCB3-8・SCB5-12）×各4本、ナット（SHNTP6-5）×4個

1個

7,913円( 8,704円 )

在庫品1日目

当日出荷可能

IDEC型番：HS7A-DMC5905
1NC+1NO
無
5m
安全スイッチ本体（HS7A-DMC5905）×1個、専用アクチュエータ（HS9Z-ZC1）×1個、取付板金（AHPTAN6-HS7A）×2枚、ボルト（SCB3-8・SCB5-12）×各4本、ナット（SHNTP6-5）×4個

1個

8,517円( 9,369円 )

在庫品1日目

当日出荷可能

IDEC型番：HS7A-DMC5912
1NC+1NO
有
2m
安全スイッチ本体（HS7A-DMC5912）×1個、専用アクチュエータ（HS9Z-ZC1）×1個、取付板金（AHPTAN6-HS7A）×2枚、ボルト（SCB3-8・SCB5-12）×各4本、ナット（SHNTP6-5）×4個

1個

7,559円( 8,315円 )

在庫品1日目

当日出荷可能

IDEC型番：HS7A-DMC5915
1NC+1NO
有
5m
安全スイッチ本体（HS7A-DMC5915）×1個、専用アクチュエータ（HS9Z-ZC1）×1個、取付板金（AHPTAN6-HS7A）×2枚、ボルト（SCB3-8・SCB5-12）×各4本、ナット（SHNTP6-5）×4個

1個

8,978円( 9,876円 )

在庫品1日目

当日出荷可能

IDEC型番：HS7A-DMC7905
2NO
無
5m
安全スイッチ本体（HS7A-DMC7905）×1個、専用アクチュエータ（HS9Z-ZC1）×1個、取付板金（AHPTAN6-HS7A）×2枚、ボルト（SCB3-8・SCB5-12）×各4本、ナット（SHNTP6-5）×4個

1個

8,517円( 9,369円 )

在庫品1日目

当日出荷可能

IDEC型番：HS7A-DMC79010
2NO
無
10m
安全スイッチ本体（HS7A-DMC79010）×1個、専用アクチュエータ（HS9Z-ZC1）×1個、取付板金（AHPTAN6-HS7A）×2枚、ボルト（SCB3-8・SCB5-12）×各4本、ナット（SHNTP6-5）×4個

1個

9,531円( 10,484円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・IDEC製の非接触安全スイッチHS7Aシリーズに、ミスミアルミフレーム取付用金具、ボルト、ナットをセットしてお届けします
・アルミフレームは付属しません
・ミスミのアルミフレーム（6シリーズ）・安全柵（6シリーズ）に取付可能です

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 本商品はIDEC製の非接触安全スイッチHS7Aシリーズに、ミスミアルミフレーム取付用の板金、ボルト、ナットを付属したものです。
  • IDEC製の非接触安全スイッチHS7Aシリーズはこちら。
  • 設置の際はフレーム間に5mmのクリアランスを取ってください。クリアランスなしで設置した場合、扉開閉の衝撃でスイッチが破損する恐れがあります。
  • 安全スイッチ本体に関する詳細はメーカーカタログをご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
