【エコノミーシリーズ】 静電容量型円柱型 近接センサ

【エコノミーシリーズ】 静電容量型円柱型 近接センサ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【エコノミーシリーズ】 静電容量型円柱型 近接センサ
  • 【エコノミーシリーズ】 静電容量型円柱型 近接センサ
  • 【エコノミーシリーズ】 静電容量型円柱型 近接センサ
  • 【エコノミーシリーズ】 静電容量型円柱型 近接センサ
  • 【エコノミーシリーズ】 静電容量型円柱型 近接センサ
  • 数量スライド割引
  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
2,980円 ～ 3,400円
税込価格
3,278円 ～ 3,740円

非接触式検出方式では、金属、プラスチック、液体などのさまざまな物質の検出ができ...

詳細情報を確認する

  • 近接センサ 種類：
    円柱型
  • ヘッドサイズ（センサ形状 円柱型）(mm)：
    M12
  • 電源：
    24V
  • 保護構造：
    IP67
  • 検出頻度：
    50Hz
  • リード線長さ：
    2ｍ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定8件の候補があります。

  • CADデータ未対応

Loading...

外形図

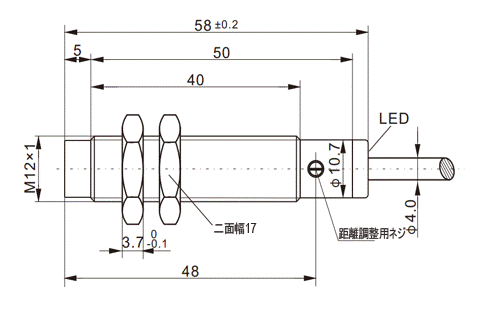

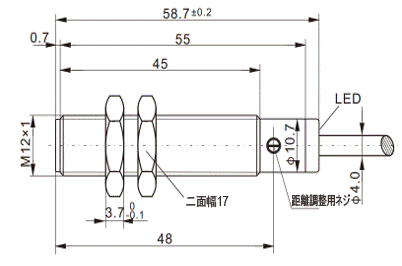

E-MSMC12（シールドタイプ）E-MSMC12（非シールドタイプ）
外形図外形図

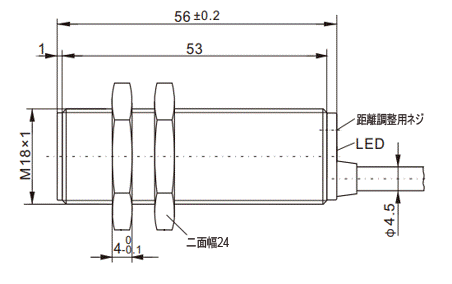

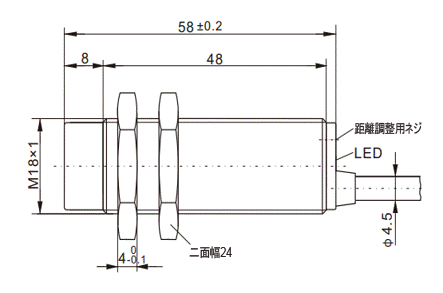

E-MSMC18（シールドタイプ）E-MSMC18（非シールドタイプ）
外形図外形図
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例 型式
 E-MSMC12-N01
形式形状検出距離取り付け方式出力形式検出周波数Hz線長
E-MSMC12-N01ねじ型M12色ベタ1～3mm（距離調整可能）シールドタイプNPN N.O.502M
E-MSMC12-P01PNP N.O.
E-MSMC12-N11色ベタ1～6mm（距離調整可能）非シールドタイプNPN N.O.
E-MSMC12-P11PNP N.O.
E-MSMC18-N01ねじ型M18色ベタ2～8mm（距離調整可能）シールドタイプNPN N.O.
E-MSMC18-P01PNP N.O.
E-MSMC18-N11色ベタ2～15mm（距離調整可能）非シールドタイプNPN N.O.
E-MSMC18-P11PNP N.O.

[ ! ]本商品はRoHS保証外です。ご注意ください。
技術データ
動作電圧10~30VDC
許容パルス電圧<10%
無負荷電流<10mA
最大負荷電流200mA
漏れ電流<0.01mA
降下電圧<2VDC
開閉頻度50HZ
検出物体（mm）鉄 50×50×1 t（接地状態）
検出材質鉄、非鉄金属、非金属（材質により検出距離は異なります）
応答時間1.5ms
スイッチ応差<15%(Sr)
繰り返し再現性<5%(Sr)
保護等級IP67
使用温度-25°C~+70°C
温度ドリフト<10%(Sr)
短絡保護IEC規格　IP67
過電流220mA
誘導面材質ＰＢＴ
コンデンサセンサ減衰係数
被検出材減衰係数被検出材減衰係数
一般構造用鋼1.00水1.00
炭素鋼1.00小麦0.80
ステンレス0.92木材0.70
シリコンウェーハ0.92ガラス0.60
黄銅0.88紙0.55
アルミ0.99油0.40
セラミック0.85PVC0.40
  PE0.37

商品特長

豊富なラインナップ
各種リミット制御、カウント制御などに対応できる豊富な品揃え
安心できる品質
IC制御により高い測定精度と長寿命を実現
取付が簡単
高パルス、高回転の用途に対応
保護等級
IP67構造、耐油・防水機能を備える
保護回路
サ−ジ保護回路、短絡保護、極性逆接保護

直流3線式NPN出力
商品特長
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
直流3線式PNP出力
商品特長
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード

標準試験機器で、品質が保証される
商品特長

注意事項

使用方法

シールドタイプ非シールドタイプ
使用方法使用方法

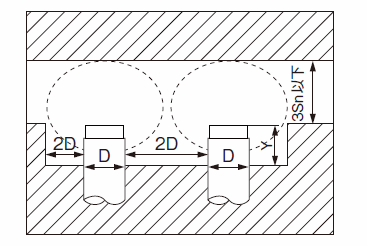

シールドタイプの磁束はセンサの前面に集中しています。検出コイルの周りは保護がありません。検出面は取り付け面からYの距離を確保する必要があります。
検出金属物からの検出面距離は≧3Snとし、隣接する2つの近接センサの距離は≧2Dとする。
シールドタイプ非シールドタイプ
使用方法

D：センサ径
Sn：センサ検出距離
Y： M5～M8は6mm
M12は9mm

使用方法

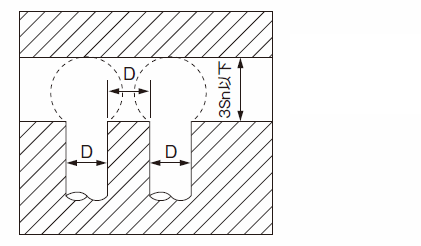

信号が干渉されないように、センサ表面から検出金属物体までの距離は3Sn以下とし、隣接する2つの近接センサの距離は≧Dとする。検出コイルの周りは保護がありません。検出面は取り付け面からYの距離を確保する必要があります。
検出金属物からの検出面距離は≧3Snとし、隣接する2つの近接センサの距離は≧2Dとする。
対面取付方法
寸法DY(MM)
M129
M1816
使用方法

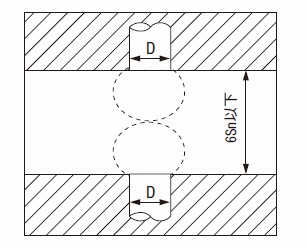

対面設置の場合、2つの検出面間の最小距離は6Sn以下であること。

使用例

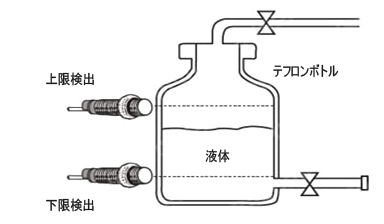

液面レベル検出
使用例

型番リスト

表示件数:
  1. 1
型番
シールド
検出距離詳細(mm)
出力形式
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
シールド
1～3
NPN·NO

1個

2,980円( 3,278円 )

在庫品1日目

当日出荷可能

非シールド
1～6
NPN·NO

1個

2,980円( 3,278円 )

在庫品1日目

当日出荷可能

シールド
1～3
PNP·NO

1個

2,980円( 3,278円 )

在庫品1日目

当日出荷可能

非シールド
1～6
PNP·NO

1個

2,980円( 3,278円 )

在庫品1日目

当日出荷可能

シールド
2～8
NPN·NO

1個

3,400円( 3,740円 )

在庫品1日目

当日出荷可能

非シールド
2～15
NPN·NO

1個

3,400円( 3,740円 )

在庫品1日目

当日出荷可能

シールド
2～8
PNP·NO

1個

3,400円( 3,740円 )

在庫品1日目

当日出荷可能

非シールド
2～15
PNP·NO

1個

3,400円( 3,740円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

非接触式検出方式では、金属、プラスチック、液体などのさまざまな物質の検出ができます。保護等級IP67、感度調整用ポテンショメータにより検出距離を簡単に調整できます。ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
