【エコノミーシリーズ】 RoHS対応 引張りばね 軽中荷重・中荷重・中重荷重タイプ

【エコノミーシリーズ】 RoHS対応 引張りばね 軽中荷重・中荷重・中重荷重タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
90円 ～ 360円
税込価格
99円 ～ 396円

＼RoHS10対応品が新登場／まとめ買いで当社類似品より最大80%割引き！ミス...

詳細情報を確認する

(i)ご注意

  • 本製品は10個単位の数量にてご購入可能です。10の倍数で、ご注文数量をご入力ください。※最小注文数量（20個～）
  • ステンレス鋼ばねですが磁性がございます。ご注意ください。
  • ご注文数量が200個以上の場合、数量過多で納品されることがございます。予めご了承ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定172件の候補があります。

Loading...

外形図・規格表

商品概要

■特徴
♢まとめ買いにより、当社類似品から最大80％割引き！！

■製品比較情報
♢エコノミーシリーズ引張ばねは海外生産により大幅なコストダウンを実現。
♢エコノミーシリーズ引張ばねは同一径に対して最大荷重が一定となるように規格が標準化されています。初張力・ばね定数は参考値です。
♢E-GAU□はステンレス鋼ばねですが磁性がございます。ご注意ください。
項目当社類似品
AUS		エコノミーシリーズ
E-GAUS
寿命100万回70万回以上
製造国内海外
RoHS10対応対応

■当社類似品との価格比較
ご注文数量当社類似品
AWS5-25		エコノミーシリーズ
E-GAWS5-25		プライスダウン率
20個171円110円36%
50個149円35円77%
200個149円28円81%
■本商品の割引率
ご注文数量エコノミーシリーズ
E-GAWS5-25
20個ー
50個68%
200個75%
[ ! ]各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。

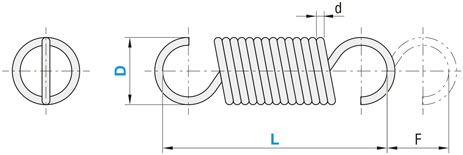

外形図
外形図

自由長L
D=18未満　±1.0
D=18以上　±1.5
Type[ M ]材質
E-GAWUSWP-B
E-GAWS
E-GAWF
E-GAUUSUS304-WPB
E-GAUS
規格表
■軽中荷重タイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番線径
d
mm		動荷重の場合初張力
N
(参考値)		ばね定数
N/mm
(参考値)		￥基準単価
TypeDL最大タワミ
Fmax.mm		最大荷重
N		E－GAWUE－GAUU
E－GAWU
(SWPーB)

E－GAUU
(SUS304－WPB)		2＊100.28 4.0 2.45 0.490.49ー140
＊15 6.70.29ー
3100.35 4.6 3.33 0.660.59120
15 9.10.29
2519.50.14140
4150.45 7.5 4.81 0.980.51110
2012.20.31
2516.90.23140
3021.70.18
4030.00.13210
5150.55 5.7 6.37 1.370.89140
20 9.80.51
2514.20.35150
3018.90.26
4028.30.18
5036.40.14210
6200.7 9.612.94 1.671.18150
2514.40.78
3020.20.56
3528.80.39
4030.30.37210
4534.80.32180
5041.10.27
(60)50.00.23ー
8(25)0.910.018.63 3.921.47ー
(30)14.31.03ー
3518.80.78150180
4023.80.62
(45)28.30.52ー
5032.60.45180
6041.70.35180200
(70)50.00.29ー
10(35)1.1014.023.24 4.711.32ー
6035.70.52200230
(75)47.30.39240ー
12＊351.4011.747.710.493.14ー240
＊7041.40.88ー360
[ ! ]( )はE-GAWUのみご選択いただけます。
[ ! ]＊はE-GAUUのみご選択いただけます。
[ ! ]荷重{kgf}=荷重N×0.101972
[ ! ]初張力・ばね定数・巻き数は参考値です。ロットによって多少のばらつきがあります。
[ ! ]総巻き数の求め方（参考値）：総巻き数＝{L-2(D-d)}÷d
[ ! ]有効巻き数の求め方（参考値）：有効巻き数＝総巻き数－2
■中荷重タイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番線径
d
mm		動荷重の場合初張力
N
(参考値)		ばね定数
N/mm
(参考値)		￥基準単価
TypeDL最大タワミ
Fmax.mm		最大荷重
N		E－GAWSE－GAUS
E－GAWS
(SWPーB)

E－GAUS
(SUS304－WPB)		3100.4 3.5  4.41 0.880.98 90140
15 6.00.59
20 9.00.39
4150.5 6.5  6.37 1.180.78110
2010.20.49
2513.90.39120
3017.50.29
4024.00.22140150
5150.6 5.6  8.53 1.571.27120140
20 8.90.78
2513.70.49110
3017.30.39
3523.70.29
4024.50.28140150
6200.8 6.7 17.26 3.532.06110140
25 9.31.47
3012.71.08140
3515.60.88
4018.70.69
4520.60.68210
(50)24.50.57－
5528.00.50210
8251.0 9.1 24.52 4.902.16140
3012.51.57150
3515.41.27
4019.20.98210
4522.20.88180
5025.00.78
5528.60.70180200
6033.30.60
6536.30.55210
(70)40.00.50ー
10301.210.4 30.99 5.492.45140180
3513.71.86
4017.31.47
(45)20.01.27150ー
(50)24.80.98ー
6031.60.78200
12(40)1.611.8 62.7614.715.69ー
(55)19.32.94ー
(60)22.32.75180ー
14(40)1.810.2 74.5316.675.69ー
20(100)2.636.1150.0436.283.14300ー
(175)72.51.60360ー
[ ! ]( )はE-GAWSのみご選択いただけます。
[ ! ]荷重{kgf}=荷重N×0.101972
[ ! ]初張力・ばね定数・巻き数は参考値です。ロットによって多少のばらつきがあります。
[ ! ]総巻き数の求め方（参考値）：総巻き数＝{L-2(D-d)}÷d
[ ! ]有効巻き数の求め方（参考値）：有効巻き数＝総巻き数－2
■中重荷重タイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番線径
d
mm		動荷重の場合初張力
N
(参考値)		ばね定数
N/mm
(参考値)		￥基準単価
TypeDL最大タワミ
Fmax.mm		最大荷重
N		EーGAWF
E－GAWF
(SWPーB)		3100.452.2 6.47 1.572.26110
154.51.08
206.70.74
4150.554.5 8.43 1.861.47
207.10.93
2510.00.66140
3515.20.43150
5150.73.914.71 2.453.14140
206.91.77
259.61.28
3012.50.98
3515.60.78
4019.20.64150
6200.93.923.54 5.884.51140
256.02.94
307.82.26
3510.01.77
4012.01.47
5016.41.08180
8251.15.831.38 6.864.23140
308.32.94150
3510.92.26
4013.21.86
4515.61.57180
10301.46.549.0312.755.58200
358.74.17
4010.73.39
4512.92.81210
5015.22.39
7023.11.57270
8027.41.32
[ ! ]荷重{kgf}=荷重N×0.101972
[ ! ]初張力・ばね定数・巻き数は参考値です。ロットによって多少のばらつきがあります。
[ ! ]総巻き数の求め方（参考値）：総巻き数＝{L-2(D-d)}÷d
[ ! ]有効巻き数の求め方（参考値）：有効巻き数＝総巻き数－2
■最大荷重N
外径E-GAWAE-GAWYE-GAWUE-GAWSE-GAWFE-GAWTE-GWAWT
DE-GAUAE-GAUYE-GAUUE-GAUS E-GAUT
20.691.862.45
31.272.253.334.416.478.80
42.263.244.816.378.4311.10
53.244.226.378.5314.7120.7920.79
66.088.1412.9417.2623.5433.1533.15
88.5312.7518.6324.5231.3841.1941.19
10 15.0023.2430.9949.0377.4777.47
12 31.3747.762.76 120.62120.62
14 38.24 74.53 154.95154.95
16 43.15
20 78.45 150.04
商品ページは
こちら→		極軽荷重・軽荷重タイプ軽中荷重・中荷重・中重荷重タイプ重荷重タイプ重荷重
ダブルフック
タイプ
注意事項
【使用上の注意】
▶使用温度
SWP-B製……常温（0～40℃）
ステンレス鋼製…… -10〜100℃
※上記温度範囲を超えて使用された場合、条件により荷重値は減衰します。
※屋外など寒暖の差や湿気の多いの環境で使用される場合、ステンレス鋼製をお勧めいたします。

▶使用回数目安：約70万回
※上記回数はあくまで参考値です。使用回数は引張方向、使用温度／環境、変形量により変わることがあります。
 使用回数を多くしたい場合は、許容たわみ量Fmax.の70％以下でご使用されることをお勧めいたします。

▶その他
· 許容たわみ量F max.（mm）以下でご使用ください。許容たわみ量を超えて使用しますと、ばねが変形したり、少ない使用回数で破損したりする可能性があります。
  取付時にも、引張りばねを許容たわみ量以上伸ばしすぎないようご注意ください。
· ステンレス鋼ばねですが磁性がございます。ご注意ください。
引張りばね・引張りばね用ポストの組み合わせ表
引張りばねと引張りばね用ポストの組み合わせの参考にしてください。
下記は組み合わせの参考です。お客さまのご使用状況に応じて引張りばね用ポストの強度をご確認ください。
　◎＝推奨
　○＝組み合わせ可能だが通しにくい
　×＝組み合わせ不可
【エコノミーシリーズ】 引張りばね 軽中荷重タイプ
単位（mm）
Type引張りばね
D寸		引張りばね用ポスト
D寸		エコノミーシリーズ　引張りばね用ポスト
穴タイプ溝タイプ
C-AIPOC-BSPO
E-GAWU
E-GAUU		33◎×
44◎○
54◎◎
5◎×
64◎◎
5◎×
6◎×
85◎◎
6◎◎
【エコノミーシリーズ】 引張りばね 中荷重タイプ
単位（mm）
Type引張りばね
D寸		引張りばね用ポスト
D寸		エコノミーシリーズ　引張りばね用ポスト
穴タイプ溝タイプ
C-AIPOC-BSPO
E-GAWS
E-GAUS		33◎○
44◎×
54◎◎
5◎×
64◎◎
5◎×
86◎◎
106◎◎
8◎×
126◎○
8○◎
148○◎
12－
2014
【エコノミーシリーズ】 引張りばね 中重荷重タイプ
単位（mm）
Type引張りばね
D寸		引張りばね用ポスト
D寸		エコノミーシリーズ　引張りばね用ポスト
穴タイプ溝タイプ
C-AIPOC-BSPO
E-GAWF33◎×
43◎×
4○×
54◎×
5◎×
64◎◎
5◎×
6◎×
85◎◎
6◎◎
106◎◎
8◎×

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
材質
許容荷重（範囲指定）(N)
最大荷重(N)
許容荷重時長さ L+F(mm)
自由長 L(mm)
コイル外径 D(φ)
初張力(N)
基準ばね定数(N/mm)
線径(φ)
最大タワミ(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SUS304-WPB
3.51～8.00
4.41
13.5
10
3
0.88
0.98
0.4
3.5
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
4.41
21
15
3
0.88
0.59
0.4
6
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
4.41
29
20
3
0.88
0.39
0.4
9
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
21.5
15
4
1.18
0.78
0.5
6.5
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
30.2
20
4
1.18
0.49
0.5
10.2
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
38.9
25
4
1.18
0.39
0.5
13.9
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
47.5
30
4
1.18
0.29
0.5
17.5
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
64
40
4
1.18
0.22
0.5
24
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
8.53
20.6
15
5
1.57
1.27
0.6
5.6
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
8.53
28.9
20
5
1.57
0.78
0.6
8.9
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
8.53
38.7
25
5
1.57
0.49
0.6
13.7
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
8.53
47.3
30
5
1.57
0.39
0.6
17.3
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
8.53
58.7
35
5
1.57
0.29
0.6
23.7
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
8.53
64.5
40
5
1.57
0.28
0.6
24.5
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
17.26
26.7
20
6
3.53
2.06
0.8
6.7
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
17.26
34.3
25
6
3.53
1.47
0.8
9.3
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
17.26
42.7
30
6
3.53
1.08
0.8
12.7
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
17.26
50.6
35
6
3.53
0.88
0.8
15.6
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
17.26
58.7
40
6
3.53
0.69
0.8
18.7
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
17.26
65.6
45
6
3.53
0.68
0.8
20.6
SUS304-WPB
10

20個

210円( 231円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
17.26
83
55
6
3.53
0.5
0.8
28
SUS304-WPB
10

20個

210円( 231円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
24.52
34.1
25
8
4.9
2.16
1
9.1
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
24.52
42.5
30
8
4.9
1.57
1
12.5
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
24.52
50.4
35
8
4.9
1.27
1
15.4
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
24.52
59.2
40
8
4.9
0.98
1
19.2
SUS304-WPB
10

20個

210円( 231円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
24.52
67.2
45
8
4.9
0.88
1
22.2
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
24.52
75
50
8
4.9
0.78
1
25
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
24.52
83.6
55
8
4.9
0.7
1
28.6
SUS304-WPB
10

20個

200円( 220円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
24.52
93.3
65
8
4.9
0.6
1
33.3
SUS304-WPB
10

20個

200円( 220円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
24.52
101.3
65
8
4.9
0.55
1
36.3
SUS304-WPB
10

20個

210円( 231円 )

在庫品1日目

当日出荷可能

SUS304-WPB
30.01～60.00
30.99
40.4
30
10
5.49
2.45
1.2
10.4
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

SUS304-WPB
30.01～60.00
30.99
48.7
35
10
5.49
1.86
1.2
13.7
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

SUS304-WPB
30.01～60.00
30.99
57.3
40
10
5.49
1.47
1.2
17.3
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

SUS304-WPB
30.01～60.00
30.99
91.6
60
10
5.49
0.78
1.2
31.6
SUS304-WPB
10

20個

200円( 220円 )

在庫品1日目

当日出荷可能

SUS304-WPB
1.26～3.50
2.45
14
10
2
0.49
0.49
0.28
4
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
1.26～3.50
2.45
21.7
15
2
0.49
0.29
0.28
6.7
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
1.26～3.50
3.33
14.6
10
3
0.66
0.59
0.35
4.6
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
1.26～3.50
3.33
24.1
15
3
0.66
0.29
0.35
9.1
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
1.26～3.50
3.33
44.5
25
3
0.66
0.14
0.35
19.5
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
4.81
22.5
15
4
0.98
0.51
0.45
7.5
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
4.81
32.2
20
4
0.98
0.31
0.45
12.2
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
4.81
41.9
25
4
0.98
0.23
0.45
16.9
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
4.81
51.7
30
4
0.98
0.18
0.45
21.7
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
4.81
70
40
4
0.98
0.13
0.45
30
SUS304-WPB
10

20個

210円( 231円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
20.7
15
5
1.37
0.89
0.55
5.7
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
29.8
20
5
1.37
0.51
0.55
9.8
SUS304-WPB
10

20個

140円( 154円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
39.2
25
5
1.37
0.35
0.55
14.2
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
48.9
30
5
1.37
0.26
0.55
18.9
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
68.3
40
5
1.37
0.18
0.55
28.3
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
3.51～8.00
6.37
86.4
50
5
1.37
0.14
0.55
36.4
SUS304-WPB
10

20個

210円( 231円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
12.94
29.6
20
6
1.67
1.18
0.7
9.6
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
12.94
39.4
25
6
1.67
0.78
0.7
14.4
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
12.94
50.2
30
6
1.67
0.56
0.7
20.2
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
12.94
63.8
35
6
1.67
0.39
0.7
28.8
SUS304-WPB
10

20個

150円( 165円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
12.94
70.3
40
6
1.67
0.37
0.7
30.3
SUS304-WPB
10

20個

210円( 231円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
12.94
79.8
45
6
1.67
0.32
0.7
34.8
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

SUS304-WPB
8.01～15.00
12.94
91.1
50
6
1.67
0.27
0.7
41.1
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
18.63
53.8
35
8
3.92
0.78
0.9
18.8
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
18.63
63.8
40
8
3.92
0.62
0.9
23.8
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

SUS304-WPB
15.01～30.00
18.63
82.6
50
8
3.92
0.45
0.9
32.6
SUS304-WPB
10

20個

180円( 198円 )

在庫品1日目

当日出荷可能

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

＼RoHS10対応品が新登場／まとめ買いで当社類似品より最大80%割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック商品ラインナップ

(i)ご注意

  • 本製品は10個単位の数量にてご購入可能です。10の倍数で、ご注文数量をご入力ください。※最小注文数量（20個～）
  • ステンレス鋼ばねですが磁性がございます。ご注意ください。
  • ご注文数量が200個以上の場合、数量過多で納品されることがございます。予めご了承ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 RoHS対応 引張りばね 軽中荷重・中荷重・中重荷重タイプ

【エコノミーシリーズ】 RoHS対応 引張りばね 軽中荷重・中荷重・中重荷重タイプ

    【クリーン洗浄品】【エコノミーシリーズ】 引張りばね 軽中荷重・中荷重・中重荷重タイプ

    【クリーン洗浄品】【エコノミーシリーズ】 引張りばね 軽中荷重・中荷重・中重荷重タイプ

      引張りばね　－極軽荷重・軽荷重・軽中荷重・中荷重タイプ－

      引張りばね　－極軽荷重・軽荷重・軽中荷重・中荷重タイプ－

        【クリーン洗浄品】引張りばね　－極軽荷重・軽荷重・軽中荷重・中荷重タイプ－

        【クリーン洗浄品】引張りばね　－極軽荷重・軽荷重・軽中荷重・中荷重タイプ－

          【エコノミーシリーズ】 RoHS対応 引張りばね 極軽荷重・軽荷重タイプ

          【エコノミーシリーズ】 RoHS対応 引張りばね 極軽荷重・軽荷重タイプ

            引張りばね　－中重荷重・重荷重タイプ－

            引張りばね　－中重荷重・重荷重タイプ－

              【クリーン洗浄品】【エコノミーシリーズ】 引張りばね 極軽荷重・軽荷重タイプ

              【クリーン洗浄品】【エコノミーシリーズ】 引張りばね 極軽荷重・軽荷重タイプ

                【エコノミーシリーズ】 RoHS対応 引張りばね 重荷重タイプ

                【エコノミーシリーズ】 RoHS対応 引張りばね 重荷重タイプ

                  【クリーン洗浄品】引張りばね　－中重荷重・重荷重タイプ－

                  【クリーン洗浄品】引張りばね　－中重荷重・重荷重タイプ－

                    【クリーン洗浄品】【エコノミーシリーズ】 引張りばね 重荷重タイプ

                    【クリーン洗浄品】【エコノミーシリーズ】 引張りばね 重荷重タイプ

                      【エコノミーシリーズ】 RoHS対応 引張りばね 重荷重 ダブルフックタイプ

                      【エコノミーシリーズ】 RoHS対応 引張りばね 重荷重 ダブルフックタイプ

                        引張りばね　フリー指定タイプ

                        引張りばね　フリー指定タイプ

                          引張りばね　フック組込みタイプ

                          引張りばね　フック組込みタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 90円～ 345円～ 182円～ 720円～ 110円～ 182円～ 345円～ 90円～ 740円～ 345円～ 210円～ - -
                            通常出荷日 在庫品1日目   当日出荷可能 3日目～   在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目～   在庫品1日目   当日出荷可能 3日目   3日目～   在庫品1日目   当日出荷可能 3日目   5日目
                            環境対応 RoHS対応（10物質） RoHS非対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS非対応 RoHS対応（10物質） RoHS対応（10物質） RoHS非対応 RoHS対応（10物質） - RoHS対応（10物質）
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象

                            【エコノミーシリーズ】 RoHS対応 引張りばね 軽中荷重・中荷重・中重荷重タイプのレビュー

                            この商品のレビューはありません レビューを書く

                            引張りばねカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
