真空配管用継手 半月クランプ NWフランジ用
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,750円 ～ 2,730円
- 税込価格
- 1,925円 ～ 3,003円
NWフランジをネジで固定するためのクランプです。【特長】・NW16/25/40...
-
- 環境対応：
- RoHS対応（10物質）
-
- クランプ種類：
- バルクヘッド
-
- 規格：
- NW/KF規格
-
- 材質：
- アルミ
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- アルミ
(i)ご注意
- ボルト、ワッシャは付属しておりません
外形図・規格表
| Type | [ M ]材質 |
| FRNWSC | A5052 |
規格表
| 型式 |
| FRNWSC16 |
| 型式 | 適用フランジ （呼び） | T | D | P.C.D. | d | A | N （穴数） | d1 | S | ￥基準単価 | |
| Type | No. | ||||||||||
| FRNWSC | 16 | NW(KF) 16 | 9.2 | 50.8 | 38.10 | 24.0 | 30 | 6 | 4.3 | 3.5 | 1,750 |
| 25 | NW(KF) 25 | 9.9 | 60.3 | 48.00 | 28.0 | 40 | 5.3 | 5.0 | 1,890 | ||
| 40 | NW(KF) 40 | 9.3 | 74.6 | 62.00 | 47.0 | 55 | 2,120 | ||||
| 50 | NW(KF) 50 | 10.3 | 95.2 | 82.55 | 61.5 | 75 | 8 | 2,730 | |||
型番リスト
Loading...
詳細情報
基本情報
NWフランジをネジで固定するためのクランプです。
【特長】
・NW16/25/40/50を用意しています。
【用途】

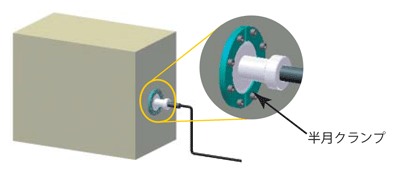

・接続先がNWフランジではない場合、ネジ穴を利用してNWフランジを固定することも可能です。
(i)ご注意
- ボルト、ワッシャは付属しておりません
納期・価格
概要・仕様
使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
