真空配管部品 VCR継手付フレキシブルチューブ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 28,770円 ～ 40,760円
- 税込価格
- 31,647円 ～ 44,836円
両端をVCR継手で溶接済みの1/4インチ口径フレキシブルチューブです。・He ...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 種類：
- フレキシブルチューブ
-
- 接続部種類：
- VCR
-
- 材質：
- ステンレス
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- フレキ部：SUS316L チューブエンド：SUS316L

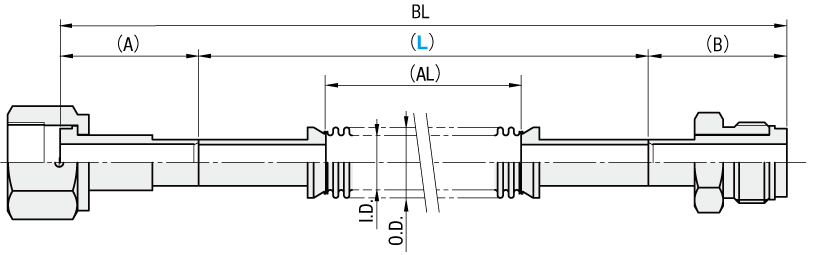

外形図・規格表

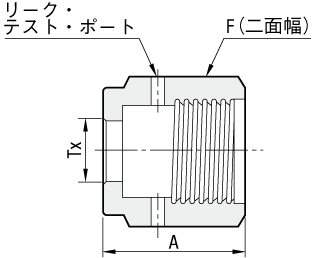

VCR継手めすナット
VCR継手おすナット
| Type | [ M ]材質 | |
| フレキ部・チューブエンド・継手 | オス/メスナット | |
| FRVFM | SUS316L | SUS316 |
規格表
| 型式 | － | L |
| FRVFM4 | － | 200 |
| 型式 | L | 適用チューブサイズ （インチ） | A | B | AL | BL | I.D. | O.D. | 板厚 | 最小曲げ半径 | VCR継手 (インチ) | ￥基準単価 | ||
| Type | No. | めすナット | おすナット | |||||||||||
| FRVFM | 4 | 200 | 6.35 （1/4） | 15.2 | 30.5 | L-50 | L+45.7 | 5.4 | 8.9 | 0.15 | 15 | SS-4-VCR-1 (1/4) | SS-4-VCR-4 (1/4) | 28,770 |
| 400 | 29,170 | |||||||||||||
| 600 | 30,600 | |||||||||||||
| 8 | 200 | 12.7 （1/2） | 15.7 | 32.8 | L-70 | L+48.5 | 15.0 | 19.4 | 30 | SS-8-VCR-1 (1/2) | SS-8-VCR-4 (1/2) | 38,720 | ||
| 400 | 39,140 | |||||||||||||
| 600 | 40,760 | |||||||||||||
 | ■めすナット
| |||||||||||||||
 | ■おすナット
|
型番リスト
- 表示件数:
| 型番 |
内径(Φ) |
外径(Φ) |
最小曲げ半径(mm) |
長さ L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5.4
|
8.9
|
15
|
200
| 10 | 1個 | 28,770円(
31,647円
) | 在庫品1日目 当日出荷可能 | |
5.4
|
8.9
|
15
|
400
| 10 | 1個 | 29,170円(
32,087円
) | 在庫品1日目 当日出荷可能 | |
5.4
|
8.9
|
15
|
600
| 10 | 1個 | 30,600円(
33,660円
) | 在庫品1日目 当日出荷可能 | |
15
|
19.4
|
30
|
200
| 10 | 1個 | 38,720円(
42,592円
) | 在庫品1日目 当日出荷可能 | |
15
|
19.4
|
30
|
400
| 10 | 1個 | 39,140円(
43,054円
) | 在庫品1日目 当日出荷可能 | |
15
|
19.4
|
30
|
600
| 10 | 1個 | 40,760円(
44,836円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
両端をVCR継手で溶接済みの1/4インチ口径フレキシブルチューブです。
・He リークレート：<1×10-9 Pa・m3/sec>
・オス継手×メス継手
・VCR® は、Swagelok® 社の商標です。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
