真空配管部品　成形ベローズ　両端パイプエンド

真空配管部品　成形ベローズ　両端パイプエンド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
9,560円 ～ 14,080円
税込価格
10,516円 ～ 15,488円

両端に溶接用パイプが溶接された成形ベローズです。【特長】・ベローズ雰囲気が内側...

詳細情報を確認する

  • 種類：
    成形ベローズ
  • 接続部種類：
    パイプエンド
  • 接続部詳細：
    両端パイプエンド
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ベローズ：SUS316L パイプ：SUS316

型番

未確定3件の候補があります。

Loading...

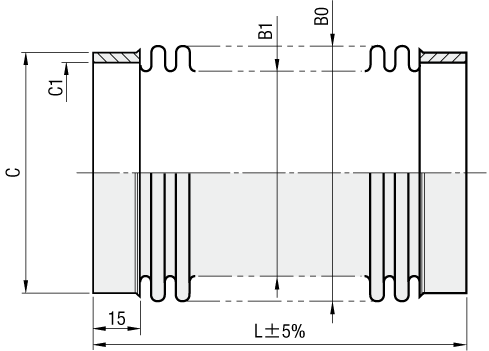

外形図・規格表

Type[ M ]材質
ベローズフランジ
MBBSPSUS316LSUS316

規格表

型式
MBBSP25

型式パイプサイズB1
（内径）		B0
（外径）		CC1板厚L
（面間寸法）		作動範囲ばね定数
N/mm		有効面積
cm2		￥基準単価
TypeNo.
MBBSP2520A22.53327.223.00.159585～1004.86.19,560
4032A42.75842.737.110590～1203.519.911,740
5050A49.56560.554.9115100～1303.625.714,080

型番リスト

表示件数:
  1. 1
型番
内径(Φ)
外径(Φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
22.5
33
10

1個

9,560円( 10,516円 )

在庫品1日目

当日出荷可能

42.7
58
10

1個

11,740円( 12,914円 )

在庫品1日目

当日出荷可能

49.5
65
10

1個

14,080円( 15,488円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

両端に溶接用パイプが溶接された成形ベローズです。
【特長】
・ベローズ雰囲気が内側真空、外側大気用で使用できます。
・温度は250℃未満まで、寿命は10000回まで使用可能です。
・片側をパイプエンドとすることで、様々な形状のフランジを溶接可能です。
・真空配管との接合も行えて、設計の自由度が高まります。
【用途】
・真空配管の誤差吸収、振動吸収に利用可能です。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応
数　量1～910～1920～4950～
値引率基準単価5%10%18%
[！]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
