ミスミ

ミスミ

真空配管部品　成形ベローズ　両端NWフランジ

真空配管部品　成形ベローズ　両端NWフランジ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
8,500円 ～ 13,510円
税込価格
9,350円 ～ 14,861円

両端NWフランジの成形ベローズです。【特長】・ベローズ雰囲気が内側真空、外側大...

詳細情報を確認する

  • 種類：
    成形ベローズ
  • 接続部種類：
    NW/KFフランジ
  • 接続部詳細：
    両端ISO-KFフランジ付
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ベローズ：SUS316L フランジ：SUS316

型番

未確定4件の候補があります。

Loading...

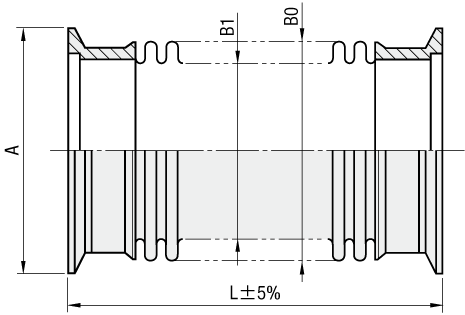

外形図・規格表

Type[ M ]材質
ベローズフランジ
MBBNWSUS316LSUS316

規格表

型式
MBBNW16
型式AB1
（内径）		B0
（外径）		板厚L
（面間寸法）		作動範囲ばね定数
N/mm		有効面積
cm2		￥基準単価
TypeNo.
MBBNW163022.5330.1510596～1114.86.18,500
25408,790
405542.758115100～1303.519.911,300
507549.565125110～1403.625.713,510

型番リスト

表示件数:
  1. 1
型番
内径(Φ)
外径(Φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
22.5
33
10

1個

8,500円( 9,350円 )

在庫品1日目

当日出荷可能

22.5
33
10

1個

8,790円( 9,669円 )

在庫品1日目

当日出荷可能

42.7
58
10

1個

11,300円( 12,430円 )

在庫品1日目

当日出荷可能

49.5
65
10

1個

13,510円( 14,861円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

両端NWフランジの成形ベローズです。
【特長】
・ベローズ雰囲気が内側真空、外側大気用で使用可能です。
・温度は250℃未満まで、寿命は10,000回まで使用可能です。
・真空配管用の成形ベローズ（NWフランジ）
【用途】
・真空配管の誤差吸収、振動吸収に使用できます。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応
数　量1～910～1920～4950～
値引率基準単価5%10%18%
[！]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
